3016 Раймонд мельница: Особенности конструкции и роль нижнего вала в надёжности работы

3016 Раймонд мельница: Особенности конструкции и роль нижнего вала в надёжности работы

Мельница Раймонда модели 3016 долгие годы остаётся проверенным решением для тонкого помола неметаллических минералов. Её конструкция, сочетающая простоту и эффективность, заслуживает отдельного внимания, особенно когда речь заходит о ключевых узлах, обеспечивающих долговечность и стабильность. Одним из таких элементов является нижний вал роликовой подвески.

Конструктивная роль нижнего вала в системе помола

В мельнице Раймонда типа 3016 ролики, осуществляющие непосредственное измельчение материала о помольное кольцо, смонтированы на рычагах (коромыслах). Эти рычаги, в свою очередь, шарнирно закреплены на центральной вертикальной стойке (главном валу) и имеют точку опоры в нижней части. Именно здесь критически важную функцию выполняет нижний вал роликовой подвески или ось качения.

Этот вал является осью вращения для всей роликовой сборки. Он воспринимает значительные радиальные и тангенциальные нагрузки, возникающие при качении роликов по материалу на помольном кольце под действием центробежной силы. От его точного изготовления, правильной термообработки для достижения необходимой твёрдости и износостойкости, а также от надёжности его крепления напрямую зависит соосность роликов, равномерность их прижатия к кольцу и, как следствие, стабильность гранулометрического состава готового продукта.

Схематическое изображение узла подвески ролика с нижним валом.

Эволюция надёжности: от классической конструкции к современным решениям

Традиционная мельница Раймонда, включая модель 3016, доказала свою эффективность, но инженерная мысль не стоит на месте. Современные задачи, требующие более высокой производительности, энергоэффективности и тонкости помола, привели к появлению принципиально новых конструкций. В частности, акцент сместился на вертикальные компоновки и инновационные системы измельчения, которые позволяют устранить ряд уязвимых мест.

Например, в современных вертикальных мельницах полностью пересмотрена концепция передачи усилия. Ролики здесь оказывают давление на помольный стол не через систему рычагов с нижним валом, а напрямую, через гидравлическую систему или пружинные узлы. Это исключает целый каскад потенциальных проблем: износ осей подвески, люфты в шарнирах, необходимость их частой смазки и регулировки. Конструкция становится более монолитной и предсказуемой в эксплуатации.

Современная альтернатива: когда требуется больше, чем может предложить классика

Для предприятий, чьи технологические процессы требуют выхода на новый уровень — получения сверхтонких порошков с высочайшей однородностью и минимальными эксплуатационными затратами — классическая мельница Раймонда может стать узким местом. В таких случаях оптимальным решением становится переход на оборудование следующего поколения.

Ярким примером такого технологического скачка является MW Ультратонкая мельница. Это оборудование воплощает в себе прогрессивный подход к тонкому измельчению. Одним из его ключевых преимуществ является отсутствие подшипников и винтовых соединений непосредственно в помольной камере. Это радикально решает проблему износа и загрязнения продукта, которая всегда актуальна для узлов, подобных узлу нижнего вала в традиционных конструкциях. Смазка главного вала производится снаружи, без остановки оборудования, что обеспечивает непрерывность производства до 24 часов в сутки.

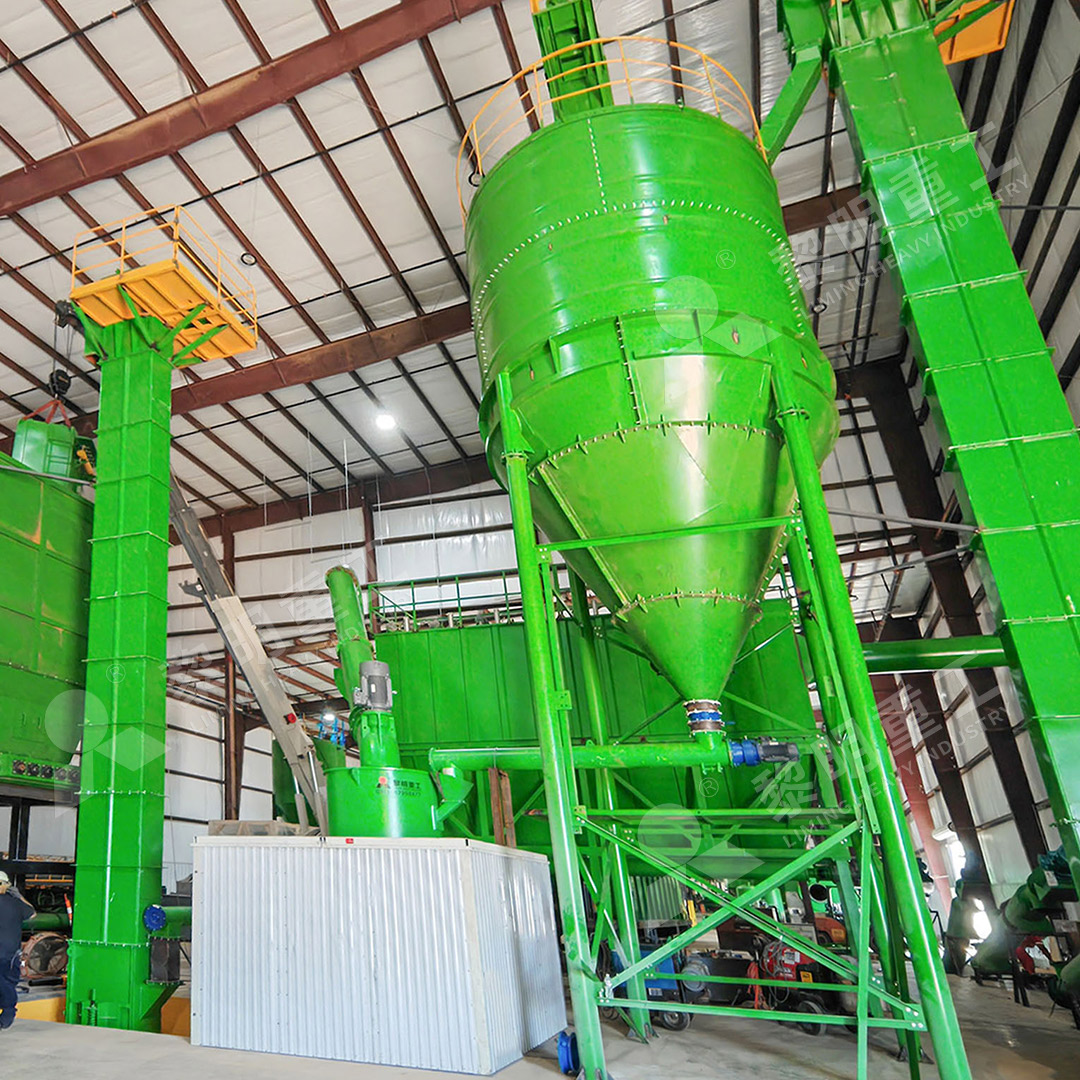

Помольная камера MW мельницы: отсутствие подшипников и винтов для чистоты продукта.

Более того, MW Ультратонкая мельница оснащена высокоэффективным импульсным пылеуловителем и системой шумоподавления, что делает её работу экологически безопасной. Её производительность при одинаковой мощности на 40% выше, чем у струйных и мешалочных мельниц, а тонкость готового продукта легко регулируется в диапазоне от 325 до 2500 меш. Для задач, где критически важна чистота, белизна и однородность сверхтонкого порошка, такое оборудование становится безальтернативным выбором.

Техническое обслуживание и перспективы

Для действующих мельниц Раймонда 3016 регулярный контроль состояния нижнего вала роликовой подвески, проверка на наличие износа, зазоров и своевременная смазка — обязательные процедуры. Это позволяет значительно продлить межремонтный интервал и избежать внеплановых простоев.

Однако при планировании модернизации парка оборудования или запуске новых производственных линий стоит рассматривать более совершенные технологические решения. Они не только повышают качество конечного продукта, но и снижают совокупную стоимость владения за счёт меньшего энергопотребления, повышенной надёжности и простоты обслуживания.

Современная помольная линия с классификатором для точного контроля тонкости.

Таким образом, нижний вал в мельнице Раймонда 3016 — это символ надёжной, но уже во многом классической инженерной школы. Переход на оборудование нового поколения, такое как MW Ультратонкая мельница, открывает возможности для перехода на качественно новый уровень производства порошковых материалов с выдающимися характеристиками.

Часто задаваемые вопросы (FAQ)

1. Каковы основные признаки износа нижнего вала в роликовой подвеске мельницы Раймонда 3016?

Ключевыми признаками являются повышенная вибрация агрегата, неравномерный износ помольных роликов и колец, появление нехарактерного шума (стука) из зоны подвески, а также ухудшение стабильности гранулометрического состава продукта из-за нарушения геометрии работы роликов.

2. Можно ли модернизировать узел подвески роликов на старой мельнице для повышения её надёжности?

Да, возможна частичная модернизация, например, установка валов из более износостойких марок стали или с улучшенной термообработкой. Однако кардинально повысить надёжность и эффективность всей системы помола такие меры не смогут. Для существенного прогресса необходима замена всего основного оборудования на современные модели, где данная проблема конструктивно устранена.

3. С какими материалами MW Ультратонкая мельница справляется лучше, чем классический Раймонд?

MW мельница особенно эффективна для материалов, где требуется достичь высокой степени белизны и чистоты от металлических примесей (кальцит, тальк, мрамор), а также для получения сверхтонких фракций (d97 ≤ 5 мкм) таких материалов, как барит, доломит, гипс, угольный порошок и различные химические продукты.

4. Насколько сложен переход с эксплуатации мельницы Раймонда на MW Ультратонкую мельницу для персонала?

Благодаря высокой степени автоматизации и продуманной системе управления PLC, переход не представляет значительной сложности. Основные операции по настройке тонкости и контроля за процессом осуществляются с пульта. Конструкция, не требующая частой смазки внутренних узлов, также упрощает ежедневное обслуживание.

5. Что означает регулировка тонкости помола в диапазоне «от 325 до 2500 меш»?

Это означает, что одна и та же мельница может производить продукт разной дисперсности — от относительно тонкого порошка (325 меш соответствует ~44 микронам) до сверхтонкого (2500 меш — ~5 микронам). Регулировка осуществляется изменением скорости вращения классификатора, что позволяет быстро перенастраивать линию под разные задачи без замены механических частей.
