Цементный вертикальный мельничный цех CAD: проектирование, технологии и выбор оборудования

Цементный вертикальный мельничный цех CAD: проектирование, технологии и выбор оборудования

Проектирование современного цементного вертикального мельничного цеха представляет собой комплексную инженерную задачу, где технологии компьютерного проектирования (CAD) играют ключевую роль. Они позволяют не только оптимизировать компоновку оборудования и коммуникаций, но и смоделировать технологические процессы, минимизировать эксплуатационные риски и обеспечить максимальную энергоэффективность будущего производства.

Вертикальные мельницы стали стандартом для помола сырья и цемента благодаря своей компактности, высокой производительности и низкому удельному энергопотреблению. Принцип работы, основанный на измельчении материала между вращающимся помольным столом и роликами с последующей сепарацией в потоке воздуха, обеспечивает превосходную эффективность. Однако успех всего проекта зависит от грамотного инженерного сопровождения на всех этапах — от выбора модели мельницы до детальной проработки строительной части в CAD-среде.

Ключевые аспекты проектирования мельничного цеха

При создании цифровой модели цеха в CAD-системах инженеры фокусируются на нескольких критически важных направлениях:

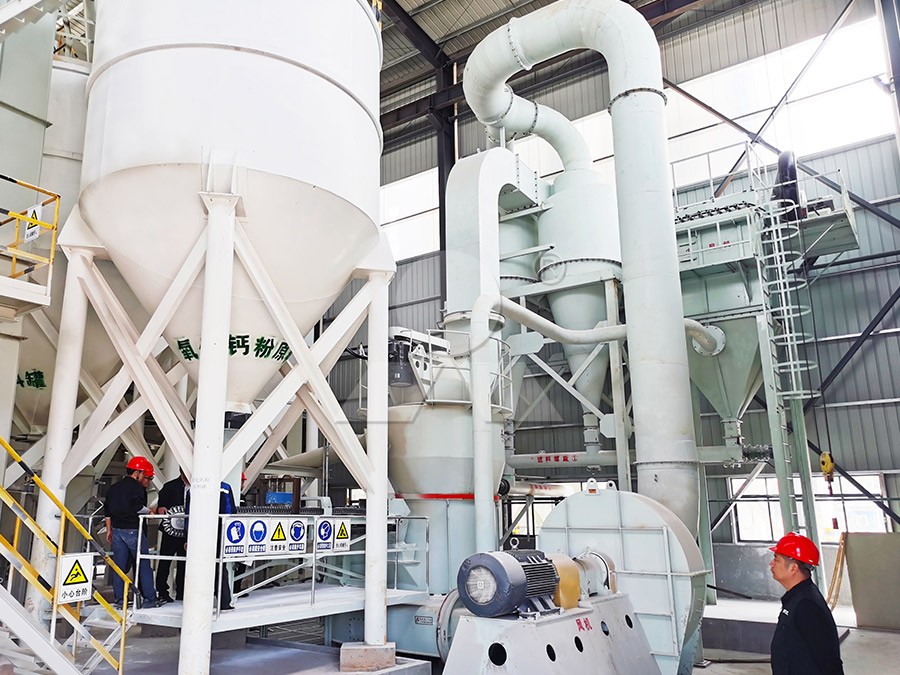

• Рациональная компоновка: Основная задача — разместить крупногабаритное оборудование (мельницу, сепаратор, вентиляторы, фильтры) с учётом требований к обслуживанию, монтажу и замене узлов. Вертикальные мельницы, такие как LUM Ультратонкая вертикальная мельница, обладают значительным преимуществом благодаря своей компактной конструкции. Их проектная площадь может быть на 50% меньше, чем у традиционных шаровых мельниц, что напрямую снижает капитальные затраты на строительство здания. В CAD-модели это позволяет оптимизировать объём здания и сократить длину транспортных и аспирационных коммуникаций.
• Проработка фундаментов и несущих конструкций: Динамические нагрузки от работающего оборудования требуют точного расчёта. Современные CAD-системы, интегрированные с программным обеспечением для конечно-элементного анализа (FEA), позволяют спроектировать фундаменты, минимизирующие вибрацию и обеспечивающие долговечность эксплуатации.
• Моделирование технологических потоков: Визуализация движения материала (от подачи сырья до выгрузки готового продукта) и воздуха (аспирационная система) помогает выявить потенциальные «узкие места», зоны застоя материала или повышенного износа. Особенно это важно для систем, где требуется сверхтонкий помол.

Выбор оборудования: на что обратить внимание в проекте

Техническое задание для CAD-проектирования формируется на основе характеристик выбранного основного оборудования. Для цементной промышленности критически важны следующие параметры:

1. Производительность и тонкость помола: Необходимо чётко определить требуемую тонкость готового продукта (например, удельная поверхность по Блейну). Оборудование должно обеспечивать её стабильно, с возможностью оперативной регулировки. Например, для задач, требующих получения сверхтонких порошков с регулируемой тонкостью от 325 до 2500 меш, идеальным решением может стать MW Ультратонкая мельница. Её клеточный классификатор немецкой разработки обеспечивает высокую точность сепарации, а конструкция без подшипников и винтов в помольной камере повышает надёжность и упрощает обслуживание, что также должно быть отражено в схеме подъёмно-транспортного оборудования цеха.
2. Энергоэффективность: В CAD-модель закладывается вся энергетическая инфраструктура. Современные вертикальные мельницы потребляют на 30–50% меньше энергии, чем шаровые аналоги. Это влияет на расчёт сечения кабелей, мощность трансформаторной подстанции и итоговые эксплуатационные расходы, которые закладываются в финансовую модель проекта.

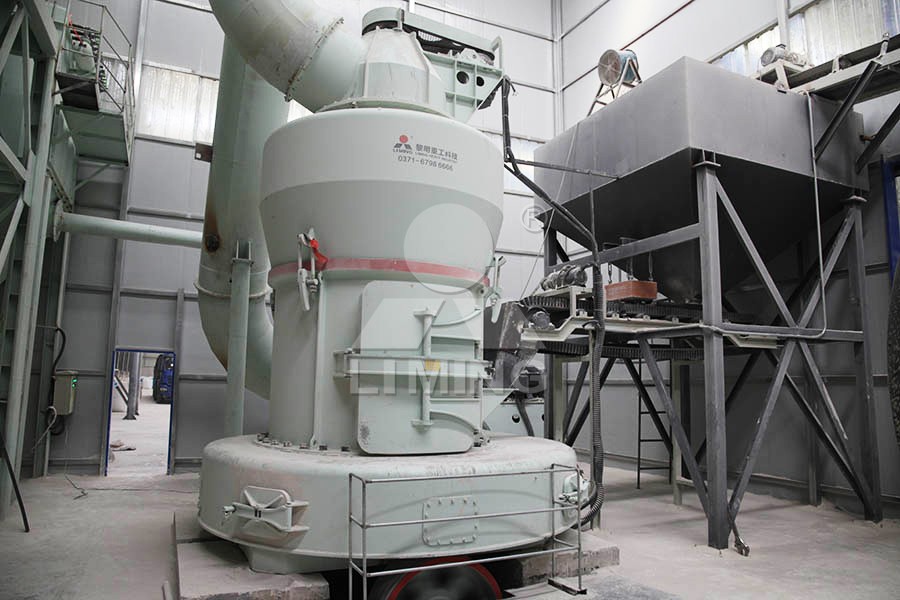

3. Экологические требования: Проект должен гарантировать соответствие жёстким нормам по выбросам пыли и уровню шума. В CAD-системе тщательно прорабатывается система аспирации и газоочистки. Оборудование, изначально оснащённое высокоэффективными импульсными пылеуловителями и глушителями, как та же MW Ультратонкая мельница, значительно упрощает эту задачу, позволяя проектировать более компактные и менее затратные системы очистки.

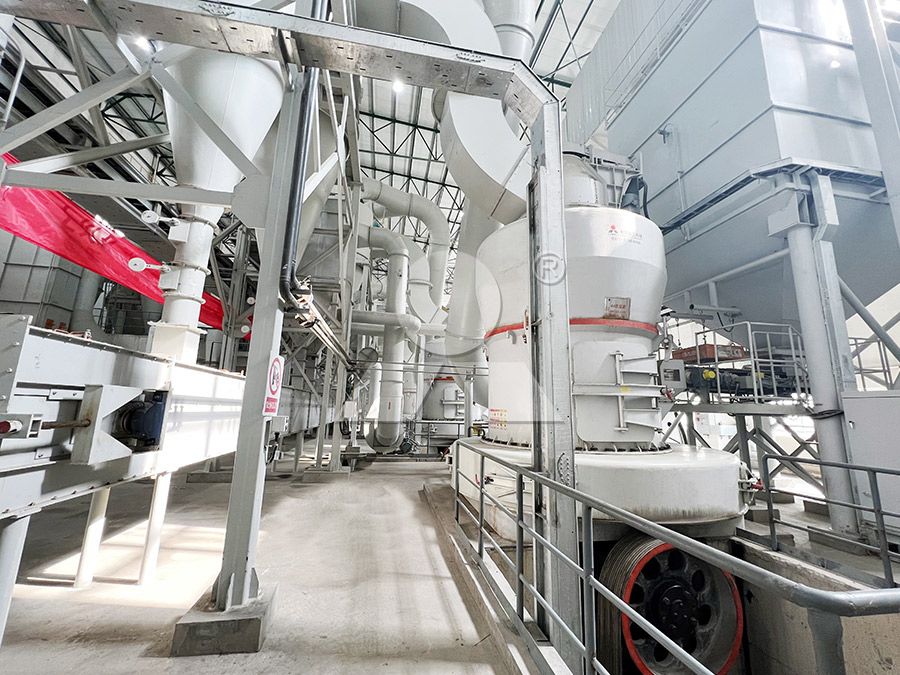

4. Обслуживание и ремонтопригодность: 3D-модель цеха позволяет заранее проверить и обеспечить наличие необходимых зон для обслуживания, монтажные проёмы, пути перемещения кранового оборудования для замены тяжеловесных узлов. Конструктивные особенности, такие как обратимая конструкция роликов с гидравлической системой в мельнице LUM, напрямую влияют на планировку ремонтной зоны и высоту цеха.

Интеграция систем автоматизации и КИПиА

Современный мельничный цех — это полностью автоматизированный объект. В CAD-проекте отдельным слоем прокладываются кабельные трассы, размещаются шкафы управления, датчики и контроллеры. Цифровое проектирование позволяет избежать коллизий между технологическими трубопроводами, строительными конструкциями и электрическими кабелями. Использование оборудования с готовыми интерфейсами для интеграции в систему управления верхнего уровня (например, на базе PLC) ускоряет процесс проектирования АСУ ТП.

Заключение

Проектирование цементного вертикального мельничного цеха с использованием CAD — это стратегический этап, определяющий экономическую и эксплуатационную эффективность объекта на десятилетия вперёд. Глубокое понимание технологии помола, особенностей работы конкретного оборудования и экологических норм позволяет инженерам-проектировщикам создать не просто чертёж, а цифровой двойник будущего производства. Правильный выбор мельницы, такой как высокопроизводительная LUM или специализированная для сверхтонких продуктов MW, закладывает основу для этого успеха, а CAD-технологии дают инструменты для её точной и безупречной реализации.

Часто задаваемые вопросы (FAQ)

1. Каковы основные преимущества вертикальной мельницы перед шаровой в контексте нового строительства?
   Ключевые преимущества: на 30-50% меньшее энергопотребление, компактность (экономия площади до 50%), возможность совмещения операций помола и сушки, более низкий уровень шума и простота встраивания в системы автоматического контроля.
2. Как CAD-проектирование помогает снизить риски при строительстве мельничного цеха?
   Оно позволяет выявить и устранить коллизии между инженерными системами на виртуальной стадии, точно рассчитать нагрузки и материалы, смоделировать технологические процессы и оптимизировать логистику обслуживания, минимизируя дорогостоящие изменения на стройплощадке.
3. Насколько важна система аспирации в проекте вертикального мельничного цеха?
   Это одна из наиболее критичных систем. Она обеспечивает транспорт продукта, безопасные условия труда, соответствие экологическим нормативам и непосредственно влияет на эффективность сепарации. Её расчёт и компоновка в CAD являются обязательными и сложными этапами проектирования.
4. Можно ли использовать одну модель вертикальной мельницы для помола как сырья, так и цемента?
   Как правило, для этих задач используются разные типы мельниц, оптимизированные под определённые характеристики материала и продукта (влажность, абразивность, требуемая тонкость). Хотя принцип работы схож, конструктивные особенности (геометрия роликов и стола, система сепарации, износостойкость) будут различаться.
5. Какие факторы наиболее сильно влияют на износ рабочих органов вертикальной мельницы и как это учитывается в проекте?
   Основные факторы — абразивность материала и твёрдость частиц. В проекте закладывается использование износостойких материалов (например, наплавка твердым сплавом), а также удобный доступ для замены роликов и футеровки стола, что напрямую влияет на планировку цеха и выбор грузоподъёмного оборудования.
6. Как решается вопрос шумоподавления при проектировании цеха?
   В CAD-модель интегрируются решения на нескольких уровнях: выбор оборудования со встроенными глушителями (например, в мельницах MW), проектирование звукоизолирующих кожухов, акустическая обработка стен и потолков цеха, рациональное размещение самого шумного оборудования.
