Угольная 4R мельница: эффективное решение для измельчения угля

Введение в технологии измельчения угля

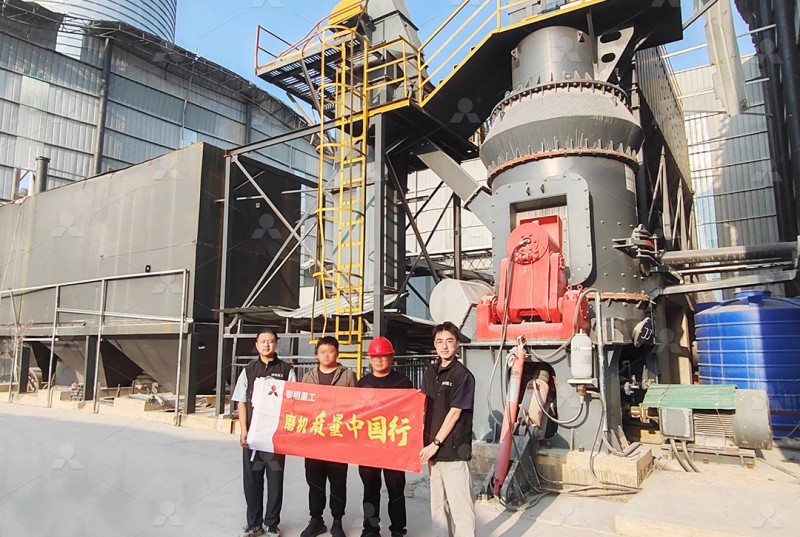

Overview of coal grinding mill system

Уголь остаётся одним из ключевых источников энергии для тепловых электростанций и промышленных котельных. Качество угольного порошка напрямую влияет на полноту сгорания, КПД котла и объём вредных выбросов. Традиционные методы измельчения, такие как шаровые мельницы, постепенно уступают место более совершенным технологиям, обеспечивающим высокую производительность, низкое энергопотребление и экологичность.

На рынке представлено множество модификаций мельниц, однако для переработки угля особое значение имеют среднескоростные вертикальные и трапецеидальные агрегаты. Они способны работать с влажным сырьём, обеспечивая одновременно сушку и помол. Среди них выделяется концепция 4R — четырёхроликовая конструкция, которая уже зарекомендовала себя на объектах в России и странах СНГ.

Конструктивные особенности 4R мельниц

Diagram of 4R roller mill internal structure

Четырёхроликовая схема измельчения обеспечивает равномерное распределение нагрузки на помольный стол. Каждый ролик независимо подпружинен или гидравлически прижат к футеровке, что позволяет компенсировать износ и сохранять стабильное давление. Важно, что в рабочей камере отсутствуют подшипники и винты — смазочный узел вынесен наружу, что исключает риск повреждения уплотнений и позволяет вести непрерывную работу в течение 24 часов без остановки.

По сравнению с традиционными мельницами Раймонд, 4R агрегаты демонстрируют на 40% более высокую производительность при той же мощности. Энергопотребление системы составляет всего 30% от струйной мельницы аналогичной тонкости помола. Это достигается за счёт оптимизированной геометрии кривых помола роликов и колец.

Тонкость помола и классификация

Одним из главных преимуществ современных мельниц является возможность точной регулировки гранулометрического состава. Для угольной промышленности ключевыми параметрами являются остаток на сите 200 меш (74 мкм) и содержание фракции менее 30 мкм. Четырёхроликовые мельницы, оснащённые клеточными классификаторами, способны выдавать продукт с тонкостью от 325 до 2500 меш (d97 ≤ 5 мкм).

Применение многоголового классификатора позволяет настраивать выход и коэффициент просева в зависимости от требований конкретного котла или технологии газификации. Это особенно важно при сжигании низкосортных углей с высоким содержанием золы.

Промышленное применение

На тепловых электростанциях 4R мельницы используются для приготовления пылеугольного топлива. Они могут работать как с каменным, так и с бурым углём, включая антрацит и полукокс. Оптимальная производительность таких агрегатов — от 5 до 25 тонн в час при входном размере куска до 20 мм.

Для металлургических предприятий, где требуется пылеугольное вдувание (PCI), важна не только тонкость, но и низкое содержание влаги в готовом продукте. Современные мельницы совмещают помол с сушкой, используя горячие газы из котла или теплогенератора. Это позволяет снизить влажность угля с 15–20% до 1–2% за один цикл.

Экологичность и автоматизация

Особое внимание при проектировании уделяется снижению выбросов. Все современные агрегаты комплектуются высокоэффективными импульсными пылеуловителями, которые улавливают до 99,9% твёрдых частиц. Дополнительная установка глушителей и шумозащитных камер позволяет соблюдать самые строгие санитарные нормы по шуму.

Цифровая обработка основных узлов на станках с ЧПУ гарантирует высокую точность сборки, что особенно важно для сепараторов и редукторов. Система управления на базе PLC обеспечивает полную автоматизацию процесса: от дозировки сырья до контроля температуры и давления.

Рекомендация оборудования от компании LIMING

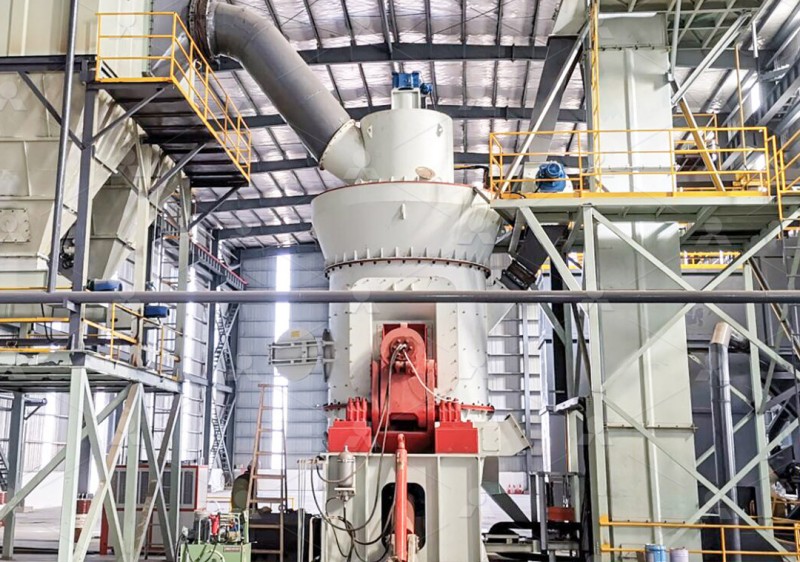

LUM ultrafine vertical mill for coal grinding

Для задач сверхтонкого измельчения угля и подготовки топлива для электростанций компания LIMING рекомендует LUM Ультратонкую вертикальную мельницу. Эта установка объединяет роликовое измельчение с технологией классификации порошка немецкого стандарта. Энергопотребление снижено на 30–50% по сравнению со струйными аналогами, а выход готового продукта с тонкостью d97 ≤ 5 мкм достигается за один проход. LUM идеально подходит для переработки кальцита, доломита, нефтяного кокса и угольного порошка в экологически чистом режиме без подшипников в помольной камере.

Для более крупных производств, где требуется производительность до 340 тонн в час, оптимальным выбором станет LM Вертикальная мельница. Эта установка совмещает дробление, сушку, помол и сепарацию в едином корпусе. Занимаемая площадь на 50% меньше, чем у шаровой мельницы, а энергопотребление снижено на 30–40%. LM мельница специально разработана для переработки неметаллических минералов, шлаков и угольного топлива. Благодаря герметичной конструкции и работе под отрицательным давлением, выброс пыли полностью исключён.

Принцип работы 4R мельницы на примере LUM

Главный электродвигатель через редуктор приводит в движение помольный стол. Одновременно в корпус через воздушное кольцо поступает поток горячего воздуха. Материал из питателя падает в центр стола и под действием центробежной силы перемещается к краям. Там он попадает под ролики, которые измельчают его: крупные частицы ломаются, а мелкие уплотняются в слой, где происходит межчастичное истирание.

После измельчения порошок уносится воздушным потоком вверх. Крупные фракции оседают на лопастях сепаратора и возвращаются на стол для повторного помола. Готовый продукт вместе с воздухом поступает в циклонный коллектор, где осаждается и выгружается через клапан. Очищенный воздух возвращается в систему или выбрасывается в атмосферу после фильтрации.

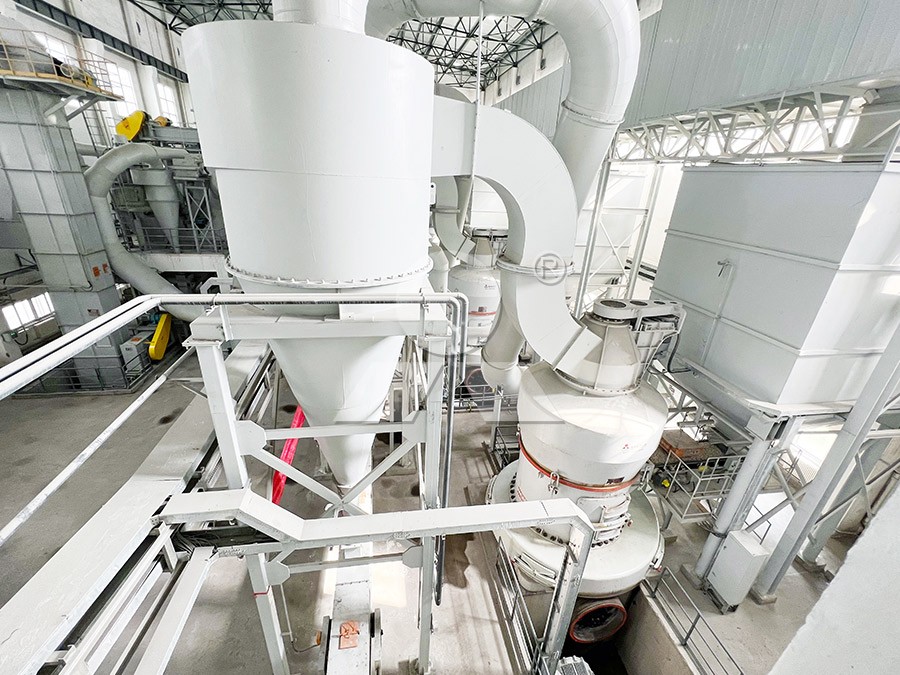

Cyclone collector for coal powder collection

Преимущества для угольной промышленности

Суммируя сказанное, отметим, что 4R мельницы и их вертикальные аналоги от LIMING обеспечивают:

  • регулируемую тонкость помола от 325 до 2500 меш;
  • энергопотребление на уровне 30% от струйных мельниц;
  • отсутствие прямого контакта роликов со столом — снижение износа и вибрации;
  • возможность круглосуточной работы без остановки для смазки;
  • соответствие международным экологическим стандартам по шуму и пыли.

Выбор конкретной модели зависит от объёмов переработки, влажности сырья и требуемой производительности. Рекомендуем обратиться к специалистам LIMING для подбора оптимального решения под ваше производство.
