Угольная мельница Раймонда: от классики к современным технологиям
Введение: эволюция угольного помола
Угольная мельница Раймонда на протяжении десятилетий остаётся одним из самых востребованных агрегатов на рынке. Первое поколение этого оборудования, разработанное компанией Liming Heavy Industry, сочетало компактные размеры, низкое энергопотребление и доступную цену. Сегодня, опираясь на опыт эксплуатации классических решений, инженеры компании предлагают новые машины с принципиально иной эффективностью. Однако для тех, кто ценит проверенную временем надёжность, мельница Раймонд по-прежнему остаётся отличным выбором для измельчения угля, гипса, известняка и других материалов средней твёрдости с влажностью до 6%.

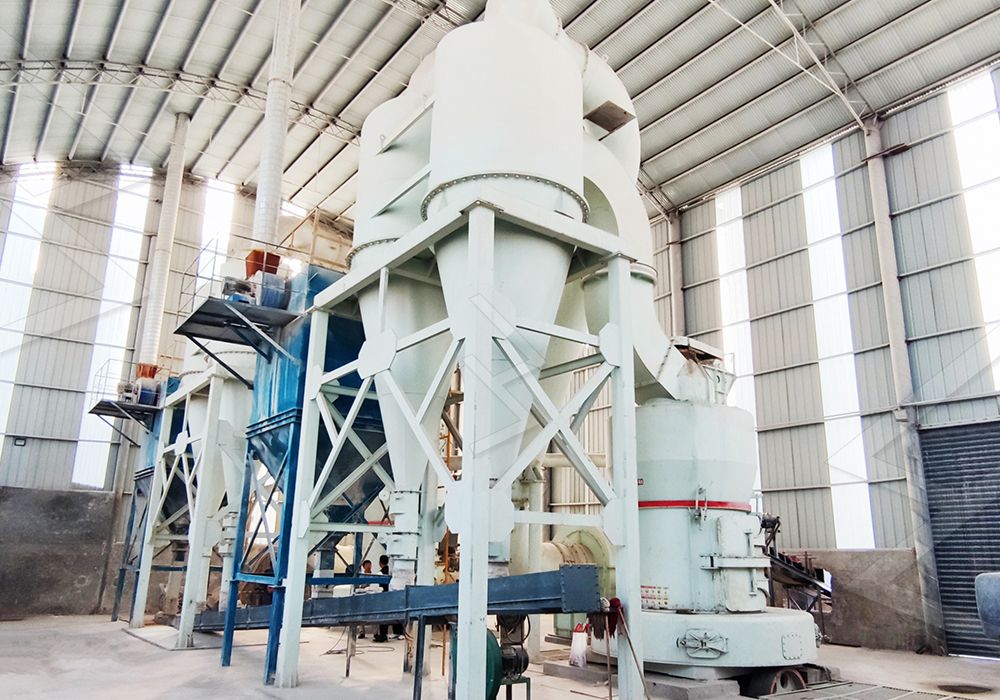

Конструкция и принцип работы классической мельницы Раймонд
Основные узлы агрегата — помольная камера с роликами, кольцом и лопаткой, сепаратор, циклонный коллектор, вентилятор. Материал подаётся через горловину, разбивается роликами, затем воздушным потоком уносится в сепаратор. Грубые частицы возвращаются на доизмельчение, а готовый порошок собирается в циклоне. Система герметична, работает под разрежением. Производительность моделей серии R — от 0,6 до 5 т/ч, размер куска на входе — до 25 мм.
Несмотря на простоту, у классической конструкции есть недостатки: высокий износ роликов и колец при работе с абразивными материалами, необходимость частого обслуживания, ограниченный диапазон тонкости помола (обычно до 400 меш). Именно поэтому для задач сверхтонкого измельчения угля и других минералов специалисты Liming разработали оборудование нового поколения.
Современные решения: MW Ультратонкая мельница

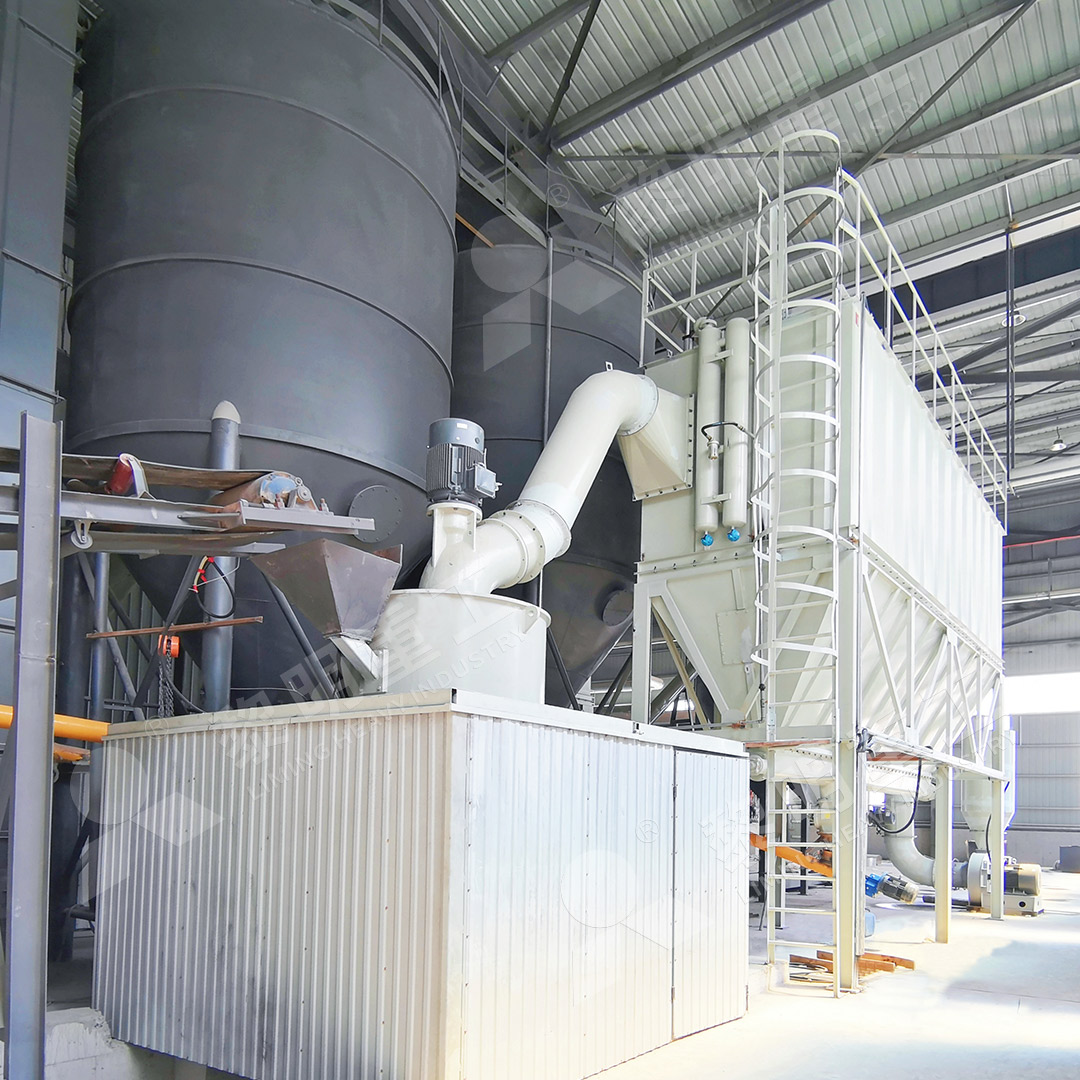

Для получения порошка тониной от 325 до 2500 меш компания предлагает MW Ультратонкую мельницу. Её помольная камера не содержит подшипников и винтов — смазочное устройство вынесено наружу, что исключает риск повреждения уплотнений и обеспечивает круглосуточную работу. При той же мощности, что и у традиционных мельниц, производительность MW на 40% выше, чем у струйных, и вдвое выше, чем у шаровых. Энергопотребление системы составляет всего 30% от струйной мельницы. Входной размер — до 20 мм, производительность — от 0,5 до 25 т/ч.
MW оснащена клеточным классификатором немецкой разработки с высокоточной регулировкой отсечки. При необходимости возможна установка многоголового классификатора для одновременного управления выходом и тонкостью. Важно: показатель d97 ≤ 5 мкм достигается за один проход. Импульсный пылеуловитель и глушители доводят уровень шума и выбросы до строгих экологических стандартов.
LUM Ультратонкая вертикальная мельница: энергия и стабильность

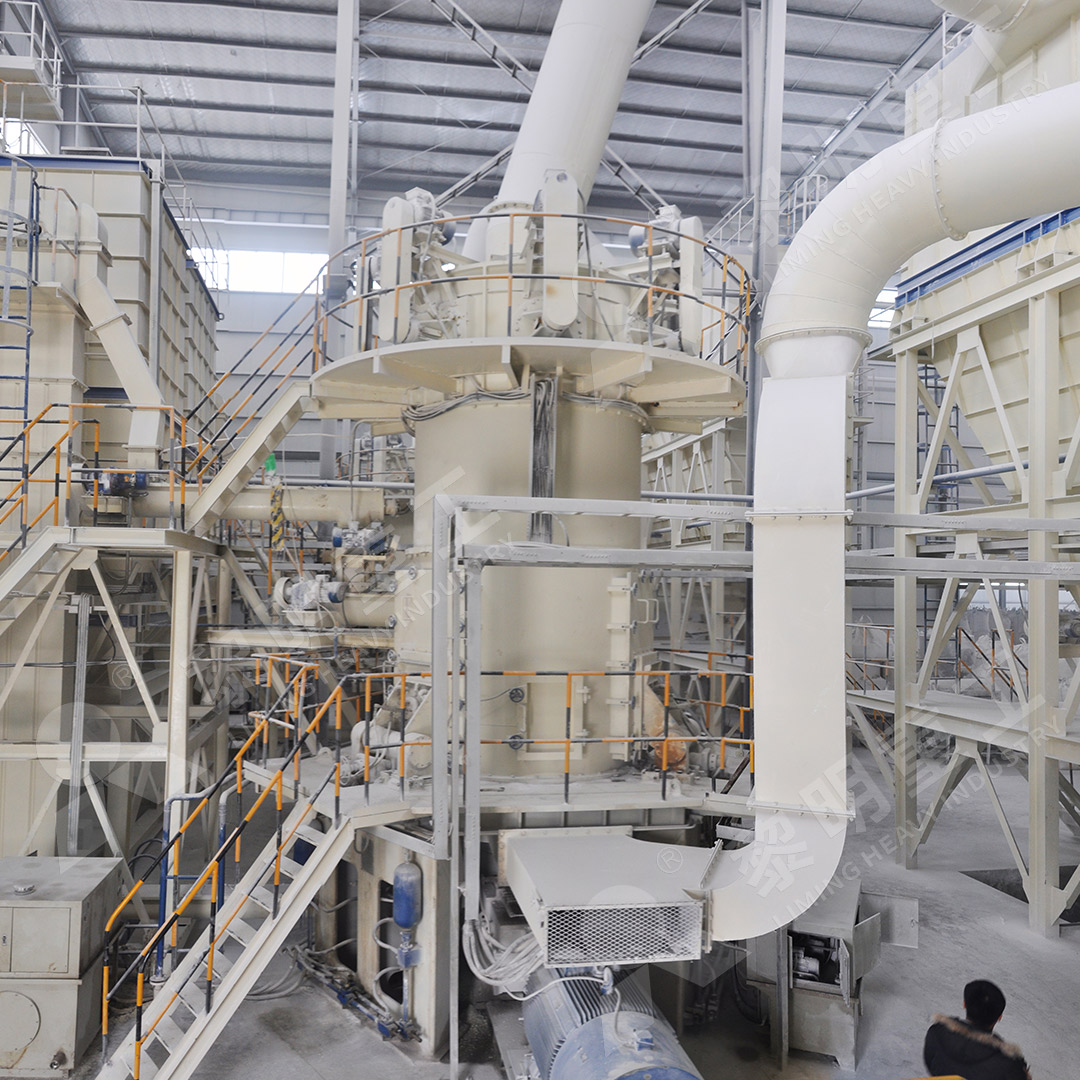

Ещё одно передовое решение — LUM ультратонкая вертикальная мельница, созданная на основе технологий роликового измельчения с Тайваня и немецкой классификации порошка. В ней применена уникальная кривая помола роликовой обоймы и футеровки стола, что предотвращает повторный помол и загрязнение продукта железом. Это обеспечивает высокую белизну и чистоту конечного порошка. Входной размер — до 10 мм, производительность — от 5 до 18 т/ч.
Система управления PLC позволяет точно настраивать давление помола и скорость вращения сепаратора. Энергопотребление LUM на 30–50% ниже, чем у обычных мельниц. Двойная система ограничения — электронная и механическая — защищает оборудование от разрушительных ударов при вибрациях (например, при подземных взрывах). Контактная зона ролика и стола полностью контролируется. Обратимая конструкция и гидравлика облегчают замену обоймы и футеровки.
Сравнение классики и инноваций
| Параметр | Классическая мельница Раймонд | MW Ультратонкая | LUM Вертикальная |
|---|---|---|---|
| Тонкость помола | до 400 меш | 325–2500 меш | 325–2500 меш |
| Энергопотребление | высокое | 30% струйной | на 30–50% ниже обычных |
| Производительность | 0,6–5 т/ч | 0,5–25 т/ч | 5–18 т/ч |
| Надёжность | требует частого обслуживания | 24/7 непрерывно | двойная защита |
Классическая мельница Раймонд остаётся экономичным решением для базовых задач. Но если требуется получить сверхтонкий порошок с минимальными энергозатратами и высоким качеством, следует обратить внимание на MW или LUM. Компания Liming предоставляет полную техническую поддержку, оригинальные запчасти и гарантию на каждую единицу оборудования. Все узлы изготавливаются на станках с ЧПУ, что обеспечивает высокую точность сборки.
Области применения угольных мельниц Liming
Оборудование применяется на ТЭЦ для получения пылеугольного топлива, в цементной промышленности — для помола угля и клинкера, на металлургических предприятиях — для переработки угольной шихты. Возможна работа с антрацитом, бурым углём, коксом. Для влажных материалов предусмотрена сушка горячим воздухом непосредственно в помольной камере. MW и LUM также отлично справляются с кальцитом, гипсом, баритом, тальком и другими неметаллическими рудами.
FAQ
- Чем отличается классическая мельница Раймонд от MW ультратонкой? Классическая Раймонд проще и дешевле, но выдает порошок не тоньше 400 меш. MW позволяет получать до 2500 меш, потребляет на 70% меньше энергии, чем струйные мельницы, и работает 24 часа без остановки.
- Для каких материалов подходят MW и LUM? Оба агрегата предназначены для негорючих и невзрывоопасных материалов с твёрдостью до 7 по шкале Мооса — известняк, кальцит, доломит, гипс, тальк, барит, мрамор, угольный порошок.
- Как регулируется тонкость помола? Тонкость задаётся скоростью ротора классификатора. Для MW дополнительно можно установить многоголовый классификатор для точной настройки фракционного состава.
- Какие меры предприняты для снижения шума и пыли? Оборудование оснащено высокоэффективным импульсным пылеуловителем, глушителями и шумозащитными камерами, что позволяет работать в соответствии с экологическими стандартами.
- Сложно ли обслуживать мельницу? В MW отсутствуют подшипники и винты внутри камеры — смазка осуществляется снаружи без остановки. У LUM применена обратимая конструкция с гидравликой для быстрого извлечения ролика.
- Какой срок службы изнашиваемых деталей? В MW и LUM используются износостойкие сплавы, разработанные совместно с НИИ. Ресурс роликов и колец в 1,5–2,5 раза выше, чем у стандартных высокомарганцевых аналогов.
- Можно ли модернизировать старую мельницу Раймонд? Да, компания Liming предоставляет услуги по замене узлов — установке нового классификатора, модернизации привода, интеграции системы ЧПУ.
- Какой размер куска допускается на входе? Для MW — до 20 мм, для LUM — до 10 мм, для классической Раймонд — до 25 мм. При необходимости устанавливается дополнительная дробилка.
- Какие страны уже используют оборудование Liming? Наши мельницы работают на предприятиях в России, Казахстане, Индонезии, ЮАР, Бразилии, странах Ближнего Востока и Юго-Восточной Азии.
- Как заказать подходящую модель? Оставьте заявку на официальном сайте Liming или свяжитесь с региональным представителем. Инженеры подберут оборудование под ваши характеристики сырья и требования к готовому порошку.
