Технология измельчения сырьевой вертикальной мельницы и угольной вертикальной мельницы

Технология измельчения сырьевой вертикальной мельницы и угольной вертикальной мельницы

В современной промышленности процессы тонкого и сверхтонкого измельчения являются критически важными для множества отраслей: от производства строительных материалов и керамики до энергетики и химической промышленности. Среди всего разнообразия помольного оборудования вертикальные мельницы заслуживают особого внимания благодаря своей эффективности, компактности и многофункциональности. В данной статье мы подробно рассмотрим технологические особенности и принципы работы вертикальных мельниц для сырьевых материалов и угля, а также представим передовые решения от компании LIMING.

1. Общий принцип работы вертикальных мельниц

Несмотря на различия в перерабатываемых материалах, базовая технология вертикального измельчения остается единой. Она основана на комбинации сил давления, сдвига и истирания, создаваемых помольными роликами (валками), которые катятся по вращающемуся столу (помольному столу). Исходный материал подается в центр стола и под действием центробежной силы перемещается в зону помола. После измельчения поток воздуха, поступающий через специальные каналы, уносит мелкие частицы в сепаратор, где происходит их классификация. Крупная фракция возвращается на стол для доизмельчения, а готовый продукт выводится из системы.

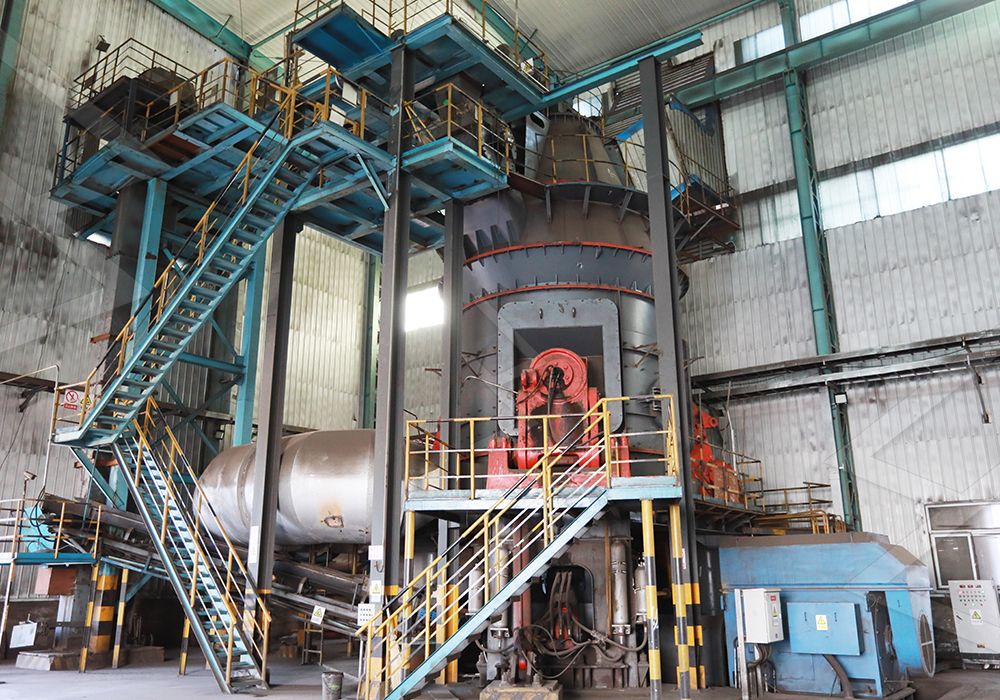

2. Технологические особенности сырьевых вертикальных мельниц (на примере LM Вертикальной мельницы)

Сырьевые вертикальные мельницы, такие как популярная модель LM Вертикальная мельница, предназначены для переработки неметаллических минералов: известняка, кальцита, доломита, гипса, барита и других. Их ключевой особенностью является интеграция нескольких процессов в одном агрегате: дробления, сушки, измельчения, классификации и транспортировки.

Технологические преимущества LM мельницы включают:

• Компактность и снижение капитальных затрат: Площадь, занимаемая установкой, на 50% меньше, чем у шаровой мельницы аналогичной производительности. Возможность открытой установки дополнительно сокращает расходы.
• Низкие эксплуатационные расходы: Оптимизация процессов приводит к снижению энергопотребления на 30–40% по сравнению с шаровыми мельницами. Высокая сушильная способность позволяет работать с материалами повышенной влажности.
• Высокое качество продукта: Короткое время пребывания материала в мельнице (2–3 минуты) минимизирует риск переизмельчения и позволяет легко контролировать гранулометрический состав. Отсутствие прямого металлического контакта в помольной зоне (ролик-стол) гарантирует низкое содержание железа в готовом порошке, что важно для производства высокобелых продуктов.
• Экологичность и автоматизация: Полная герметичность и работа под отрицательным давлением исключают пылевыделение. Интеллектуальная система управления позволяет осуществлять дистанционный контроль и минимизировать участие оператора.

3. Специфика технологии угольных вертикальных мельниц (Вертикальная угольная мельница LM)

Угольные вертикальные мельницы, такие как Вертикальная угольная мельница LM, решают задачи приготовления пылевидного топлива (ПУТ) для ТЭЦ и цементных печей, а также помола известняка для десульфурации. Их технология адаптирована под особенности топлива: воспламеняемость, абразивность, переменную влажность.

Ключевые технологические решения в угольных мельницах:

• Безопасность и надежность: Наличие ограничительных устройств, предотвращающих прямой удар ролика о стол при попадании инородных тел или вибрациях. Гидравлическая система выдвижения роликов позволяет безопасно проводить техническое обслуживание и замену изнашиваемых частей без сложных демонтажных работ.
• Высокая энергоэффективность: Специальная геометрия валков и стола создает оптимальное давление для раздавливания угольных частиц. Экономия электроэнергии достигает 40–50% относительно шаровых мельниц.
• Стабильность качества ПУТ: Быстрая корректировка параметров помола (давление роликов, скорость сепаратора) позволяет оперативно реагировать на изменения характеристик угля и получать пыль с заданными свойствами (тониной, распределением частиц).
• Эффективная сушка: Подача горячих дымовых газов прямо в помольную камеру обеспечивает одновременную сушку и помол угля с высокой влажностью.

4. Эволюция технологий: переход к сверхтонкому измельчению

Требования рынка к тонкости и чистоте порошков постоянно растут. Для задач, где необходимы продукты с тониной помола в диапазоне от 325 до 2500 меш (d97 ≤ 5 мкм), классические вертикальные мельницы могут быть дополнены или заменены специализированным оборудованием для сверхтонкого помола.

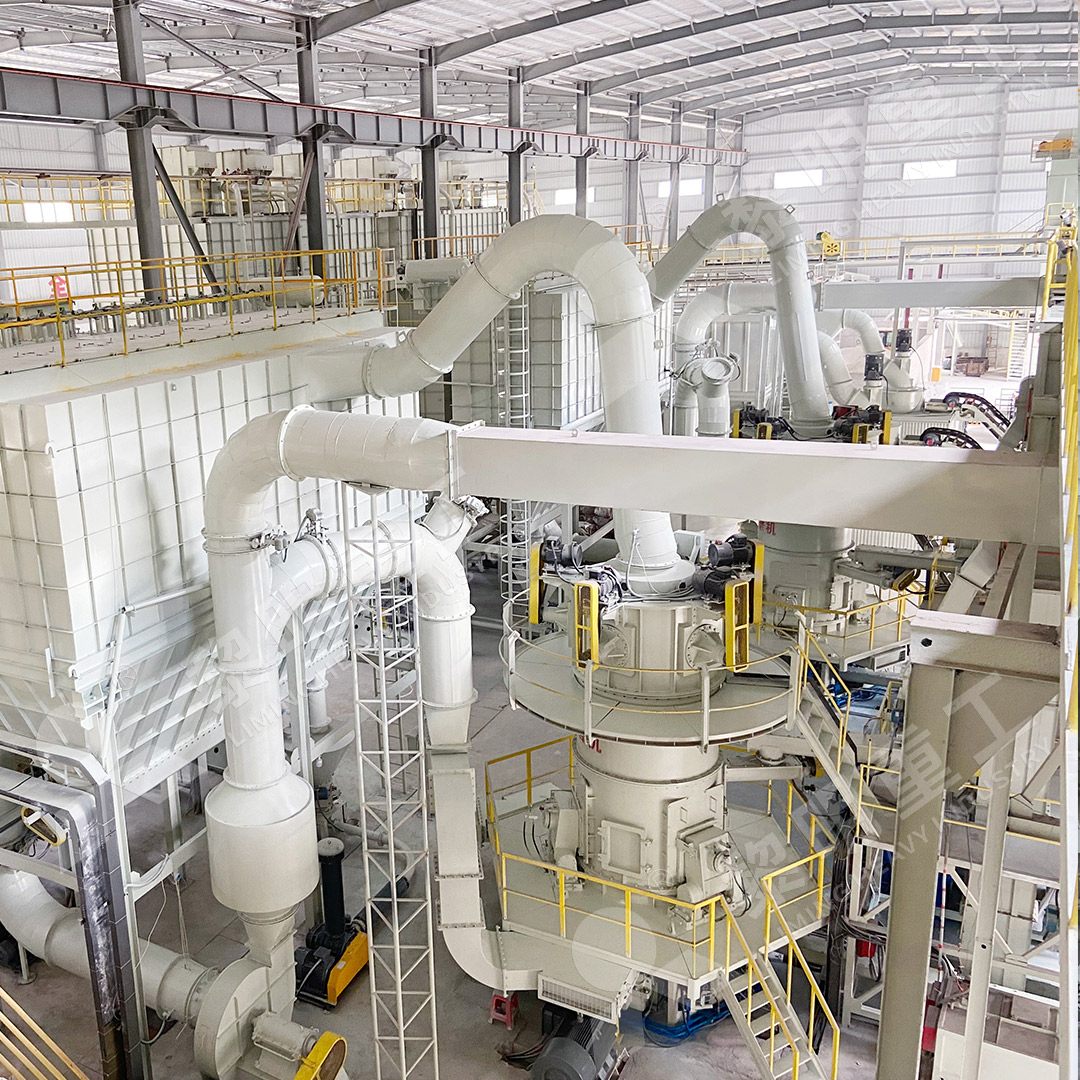

В этом контексте компания LIMING предлагает инновационное решение – MW Ультратонкую мельницу. Эта мельница воплощает в себе последние достижения в технологии измельчения:

• Высокая производительность при низком энергопотреблении: Новая конструкция кривых помола ролика и кольца повышает эффективность. При одинаковой мощности производительность на 40% выше, чем у струйных мельниц, а энергопотребление системы составляет лишь 30% от них.
• Точная и гибкая классификация: Клеточный классификатор немецкой технологии позволяет точно регулировать тонину готового продукта в широком диапазоне (325–2500 меш). Возможна установка многоголового классификатора для тонкой настройки.
• Надежность и бесперебойность: Отсутствие подшипников и винтов в самой помольной камере устраняет риски, связанные с их износом или ослаблением. Смазка главного вала проводится снаружи без остановки оборудования, что позволяет организовать круглосуточное производство.
• Экологичность: Комплектация высокоэффективным импульсным пылеуловителем и глушителями обеспечивает соответствие строгим экологическим нормам по выбросам пыли и уровню шума.

MW мельница идеально подходит для получения сверхтонких порошков для химической промышленности, производства красок, косметики, фармацевтических препаратов и высококачественных наполнителей.

5. Заключение

Технология вертикального измельчения, представленная в сырьевых и угольных мельницах, доказала свою эффективность, экономичность и экологическую безопасность. Она стала отраслевым стандартом для крупнотоннажного производства. Для задач, требующих особой тонкости и чистоты продукта, логичным развитием этой технологии являются ультратонкие мельницы, такие как MW Ультратонкая мельница от LIMING. Выбор конкретного типа мельницы должен основываться на тщательном анализе свойств сырья, требуемых параметров готового продукта и экономических аспектов проекта. Компания LIMING, с ее многолетним опытом и полным циклом производства, готова предложить оптимальное техническое решение и комплексную поддержку для любого проекта в области измельчения материалов.

Часто задаваемые вопросы (FAQ)

1. В чем основное отличие сырьевой вертикальной мельницы LM от угольной версии LM?
   Хотя базовая конструкция схожа, угольная мельница LM оснащена дополнительными системами безопасности (ограничители ударов), усиленной защитой от взрыва и оптимизирована для работы с горячими газами для сушки. Сырьевая мельница LM сфокусирована на максимальной чистоте продукта и часто имеет особенности для снижения содержания железа.
2. Каков типичный срок службы помольных роликов и стола до замены?
   Срок службы зависит от абразивности материала. Для помола среднеабразивных материалов (например, известняка) ресурс может составлять 6000-8000 часов. Использование износостойких сплавов от LIMING позволяет увеличить этот показатель в 1.5-2 раза по сравнению со стандартными материалами.
3. Может ли MW Ультратонкая мельница заменить классическую вертикальную мельницу для помола цементного сырья?
   Нет, эти мельницы решают разные задачи. MW мельница предназначена для сверхтонкого помола (от 325 меш) с относительно меньшей производительностью (до 25 т/ч). Для крупнотоннажного помола сырья для цемента (тонина ~3000-4000 см²/г по Блейну) применяются высокопроизводительные сырьевые вертикальные мельницы LM (до 340 т/ч).
4. Как осуществляется регулировка тонины помола в вертикальной мельнице?
   Основной метод – изменение скорости вращения ротора динамического сепаратора (классификатора). Увеличение скорости приводит к получению более тонкого продукта. Дополнительно можно регулировать давление помольных роликов и объем воздушного потока.
5. Какие меры экологической защиты реализованы в мельницах LIMING?
   Все мельницы работают в замкнутом цикле под отрицательным давлением, что исключает пылевыбросы. Выходящий воздух очищается импульсными рукавными фильтрами с эффективностью >99.9%. Уровень шума снижается за счет глушителей и шумозащитных кожухов.
6. Возможна ли работа вертикальной мельницы на сырье с высокой естественной влажностью?
   Да, вертикальные мельницы LM и угольные мельницы LM обладают высокой сушильной способностью. За счет подачи горячих газов (до 450°C) они могут эффективно сушить материалы с влажностью до 15-20% непосредственно в процессе помола.
