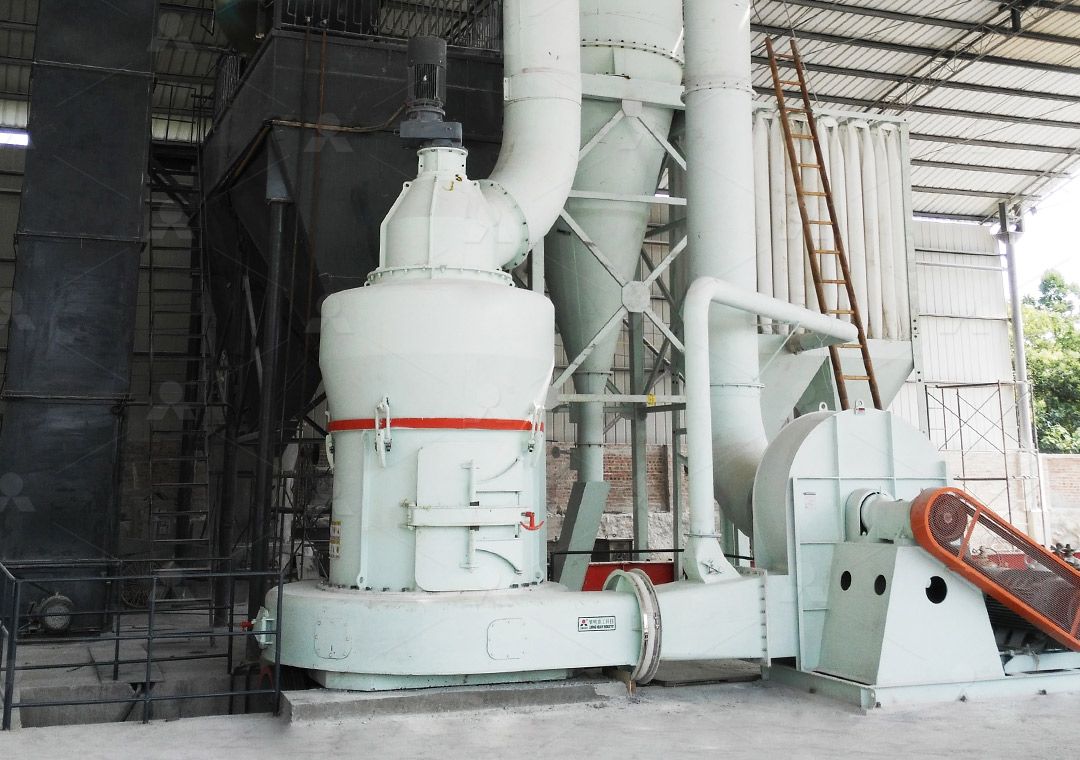

Раймондовая мельница 5R4119: классика помола с современными решениями
Введение
Раймондовая мельница 5R4119 представляет собой проверенное временем оборудование для тонкого и сверхтонкого измельчения неметаллических руд. Данная модель является одной из самых востребованных в серии Raymond благодаря сбалансированным техническим характеристикам и надежности. Широкий спектр применения включает переработку известняка, кальцита, доломита, барита, талька, мрамора, гипса и многих других материалов с твердостью по шкале Мооса не выше 7 и влажностью менее 6%.
Области применения
Мельница 5R4119 активно используется в горнодобывающей промышленности, металлургии, химическом производстве, строительстве и при изготовлении огнеупорных материалов. С ее помощью получают порошок для десульфурации на электростанциях, наполнители для цемента и бетона, а также сырье для керамической и стекольной индустрии. Благодаря возможности регулировки тонкости помола в диапазоне от 80 до 325 меш оборудование подходит как для грубого, так и для среднетонкого измельчения.
Основные характеристики
- Производительность: 0.6–5 т/ч
- Размер исходного куска: до 25 мм
- Количество роликов: 5
- Диаметр мельничного кольца: 1400 мм
- Габариты и вес оптимизированы для компактной установки
Преимущества конструкции
Инженеры LIMING Heavy Industry провели глубокую модернизацию классической схемы Raymond. В модели 5R4119 применены легированные износостойкие сплавы для роликов и колец, что увеличивает ресурс деталей в 1.5–2 раза по сравнению со стандартными вариантами. Улучшенная система смазки предотвращает преждевременный износ подшипников и упрощает техобслуживание. Лопастной скребок новой геометрии повышает эффективность загрузки материала в зону измельчения.
Особое внимание уделено пылеподавлению: мельница комплектуется импульсным фильтром и шумоглушителем, что позволяет соблюдать строгие экологические нормы. Компактная конструкция снижает площадь размещения на 30% по сравнению с устаревшими аналогами.
Рекомендация по выбору оборудования

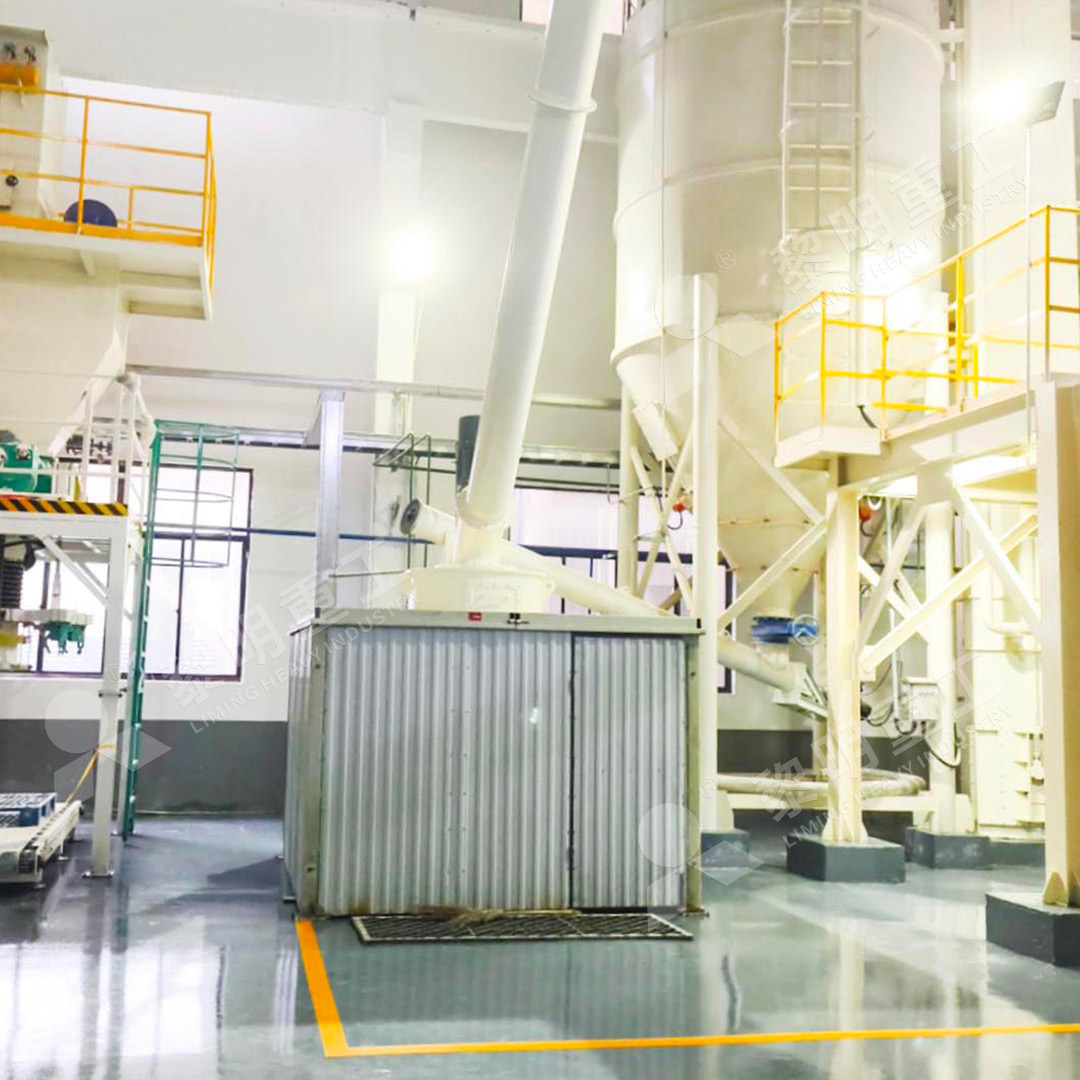

Если вам требуется оборудование для сверхтонкого помола с производительностью до 25 т/ч и тонкостью до 2500 меш, обратите внимание на MW Ультратонкая мельница. Ее инновационная конструкция помольных валков и классификатора гарантирует высокое качество продукта и низкое энергопотребление.
Для тех, кто ценит сочетание надежности и экономии, идеальным выбором станет MTW-Z Европейская Трапецеидальная Мельница. Она оснащена системой жидкостной смазки роликов и эластичным демпфированием, что снижает вибрации и увеличивает срок службы.
Принцип работы
Сырье предварительно дробится щековой дробилкой до размера менее 25 мм, затем ковшовым элеватором подается в бункер. Электромагнитный питатель равномерно направляет материал в помольную камеру. Под действием центробежной силы пять роликов прижимаются к кольцу, измельчая частицы. Воздушный поток подхватывает порошок и переносит его в сепаратор. Грубые фракции возвращаются на доизмельчение, а тонкая фракция поступает в циклонный коллектор и разгружается через клапан. Система работает под разрежением, исключая утечки пыли.
Техническое обслуживание
Компания LIMING гарантирует поставку оригинальных запчастей для 5R4119 в течение всего срока эксплуатации. Регулярная проверка состояния роликов, колец и лопаток воздушного канала позволяет поддерживать стабильную производительность. Гидравлический механизм натяжения упрощает замену изношенных деталей.
Автоматизированная система управления на базе ПЛК контролирует загрузку мельницы, скорость сепаратора и давление в камере. Оператор может корректировать параметры в реальном времени через сенсорную панель, что минимизирует человеческий фактор.
Экологические аспекты
Импульсный фильтр с эффективностью улавливания более 99.5% предотвращает выброс пыли в атмосферу. Шумоглушитель на выходе воздуходувки снижает уровень шума до 75 дБ, что соответствует международным стандартам. Закрытая циркуляция воздуха уменьшает теплопотери и энергопотребление.
Сравнение с другими моделями
По сравнению с шаровой мельницей, Раймондовая мельница 5R4119 имеет меньшие габариты, более низкие капитальные затраты и энергопотребление (на 30–40% меньше). Однако по тонкости помола она уступает сверхтонким моделям, таким как LM вертикальная мельница или LUM ультратонкая вертикальная мельница. Для задач с требованиями d97<10 мкм рекомендуется выбирать оборудование из серии MW или LUM.
Заключение
Раймондовая мельница 5R4119 остается актуальным решением для среднетоннажного производства порошков с тонкостью до 325 меш. Ее надежность, простота эксплуатации и доступная цена делают ее привлекательной для предприятий, не требующих сверхтонкого помола. При этом компания LIMING предлагает полную линейку мельниц, включая LM Вертикальная мельница и MTW Европейская Трапецеидальная Мельница, чтобы каждый клиент мог подобрать оптимальное оборудование под свои задачи.
FAQ (Часто задаваемые вопросы)
- Вопрос: Какая максимальная влажность сырья для 5R4119?
Ответ: Влажность не должна превышать 6%, иначе снижается производительность и растет риск коррозии внутренних деталей. - Вопрос: Можно ли регулировать тонкость помола во время работы?
Ответ: Да, тонкость меняется путем настройки заслонки или заменой сита в сепараторе. Наиболее плавная регулировка достигается при комплектации с переменной скоростью вращения сепаратора. - Вопрос: Как часто нужно заменять помольные ролики?
Ответ: При переработке известняка средней твердости замена требуется после 800–1000 часов работы. Реальный ресурс зависит от абразивности материала и равномерности загрузки. - Вопрос: В чем отличие 5R4119 от модели 4R3216?
Ответ: Главное отличие — количество роликов (5 против 4) и диаметр кольца, что дает 5R4119 производительность на 30–40% выше при аналогичных размерах куска и тонкости. - Вопрос: Какие размеры площадки требуются для установки?
Ответ: Минимальная площадь около 50 м² при высоте потолка не менее 4.5 м. Точные габариты зависят от компоновки с питателем, элеватором и системой аспирации. - Вопрос: Нужно ли водяное охлаждение для мельницы?
Ответ: В базовой конфигурации не требуется, но для теплолюбивых материалов (например, сера) опционально устанавливают охлаждающие рубашки на корпусе. - Вопрос: Какая гарантия предоставляется на 5R4119?
Ответ: Компания LIMING предоставляет стандартную гарантию 12 месяцев с момента ввода в эксплуатацию, включая замену заводских дефектов. Подробности указаны в контракте. - Вопрос: Совместима ли мельница с сушкой сырья?
Ответ: При влажности 3–6% рекомендуется подавать горячий воздух в помольную камеру. Для сушки во время помола можно установить дополнительный теплообменник.
