Применение мельницы трапециевидной MTM160

Применение мельницы трапециевидной MTM160

Трапецеидальная мельница серии MTM, в частности модель MTM160, занимает особое место в линейке помольного оборудования для среднетонкого и тонкого измельчения неметаллических минералов. Её конструкция, основанная на классическом принципе ролико-кольцевого помола, была существенно модернизирована, что позволило достичь выдающихся показателей по надёжности, экономичности и качеству готового продукта.

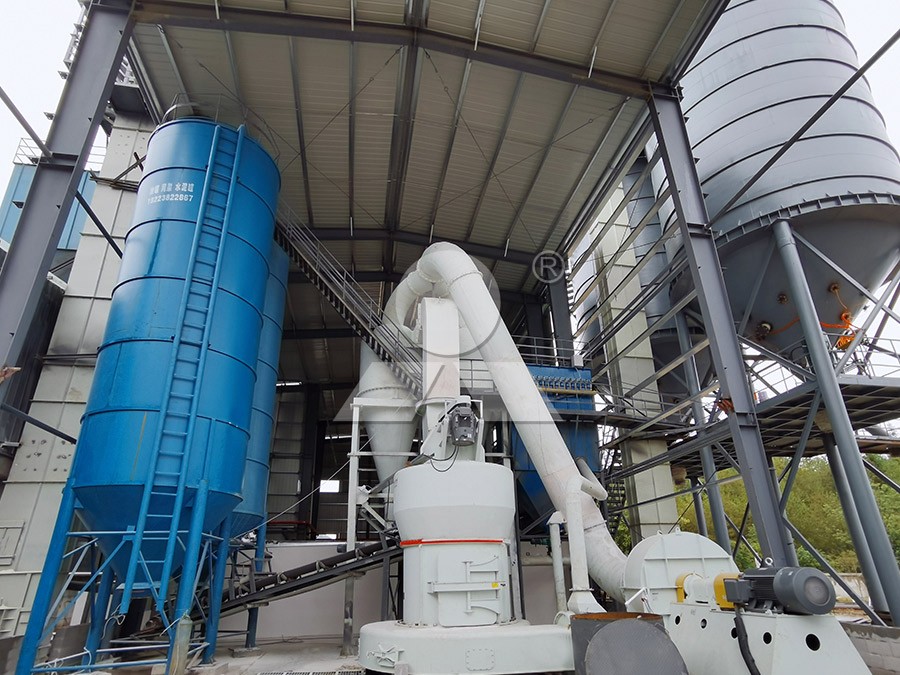

MTM160 grinding mill installation in a production hall

Ключевые технологические особенности MTM160

Сердцем мельницы MTM160 является её помольный узел, где реализована запатентованная кривая траектории движения роликов относительно помольного кольца. Эта инженерная разработка обеспечивает оптимальный угол атаки и более эффективное передачу усилия на материал, что приводит к повышению производительности при одновременном снижении износа рабочих поверхностей. Использование конической зубчатой передачи для привода главного вала гарантирует плавность хода, высокий КПД и минимальные потери на трение по сравнению с традиционными ременными передачами.

Система смазки является ещё одним важным преимуществом. Внутренняя автоматическая система тонкой масляной смазки обеспечивает непрерывную и дозированную подачу смазочного материала ко всем критическим узлам трения, что исключает риск «сухого» пуска и значительно продлевает межсервисные интервалы. Это особенно важно для обеспечения круглосуточной работы в непрерывных производственных циклах.

Экологичность и контроль качества продукта

Мельница MTM160 проектировалась с чётким пониманием современных экологических требований. Её неотъемлемой частью является высокоэффективный импульсный пылеуловитель, который обеспечивает степень очистки воздуха на выходе, соответствующую самым строгим нормативам. Уникальный дугообразный воздушный канал минимизирует сопротивление потоку, что снижает энергопотребление вентиляционной системы и предотвращает застой материала в воздуховодах.

Для классификации порошка применяется подвесной сепаратор клеточного типа с частотным регулированием. Это позволяет оперативно и с высокой точностью настраивать тонкость помола в широком диапазоне, обычно от 80 до 400 меш, обеспечивая стабильный гранулометрический состав готового продукта. Отсутствие «проскока» крупных частиц гарантируется эффективной конструкцией лопастного скребка и системой уплотнений.

Technical diagram of MTM160 grinding mill internal structure

Области эффективного применения

MTM160 демонстрирует высокую эффективность при переработке широкого спектра материалов средней твёрдости (до 6 по Моосу). Её типичными областями применения являются:

  • Измельчение известняка, доломита и кальцита для производства наполнителей в строительной, лакокрасочной и полимерной промышленности.
  • Помол полевого шпата, кварца и каолина для керамического и стекольного производства.
  • Переработка гипса, талька, барита и угля для различных промышленных нужд.

Универсальность, простота в эксплуатации и обслуживании делают MTM160 идеальным решением для средних и крупных производственных линий, где требуется баланс между капитальными вложениями и эксплуатационной эффективностью.

Эволюция технологий: переход к сверхтонкому помолу

В то время как MTM160 отлично справляется с задачами тонкого помола, растущий рынок требует продуктов с дисперсностью до 2500 меш и выше. Для таких высокотехнологичных задач, где критически важны чистота продукта, минимальное загрязнение железом и высочайшая энергоэффективность, компания LIMING предлагает принципиально иное решение – MW Ультратонкую мельницу.

Это оборудование представляет собой качественный скачок в технологии измельчения. Конструкция с отсутствием подшипников и винтов в самой помольной камере радикально решает проблему износа уплотнений и загрязнения продукта. Высокоэффективный импульсный пылеуловитель и система шумоподавления делают производственный процесс экологически безупречным. Ключевым преимуществом MW мельницы является её способность обеспечивать регулируемую тонкость помола от 325 до 2500 меш с показателем d97 ≤5μm за один проход, что недостижимо для трапецеидальных мельниц. При этом энергопотребление системы может быть на 30-40% ниже, чем у традиционного оборудования для сверхтонкого помола.

MW ultra-fine mill for high precision grinding applications

Для проектов, где требуется не только сверхтонкий помол, но и максимальная степень автоматизации и стабильности процесса, мы также рекомендуем обратить внимание на LUM Ультратонкую вертикальную мельницу. Она интегрирует помол, классификацию и транспортировку, оснащена многоступенчатой системой классификации с PLC-управлением и уникальной технологией двойного ограничения для защиты от вибраций, обеспечивая беспрецедентную стабильность работы и качество продукта.

Заключение

Трапецеидальная мельница MTM160 остаётся проверенным и надёжным решением для множества стандартных задач измельчения. Её технологическая зрелость, ремонтопригодность и экономическая эффективность доказаны временем. Однако для выполнения задач нового уровня, связанных с производством сверхтонких и высококачественных порошков, современная промышленность требует более совершенных инструментов. Оборудование серий MW и LUM, разработанное инженерами LIMING, открывает эти возможности, предлагая заказчикам переход на новый этап эффективности, экологичности и контроля качества конечного продукта.

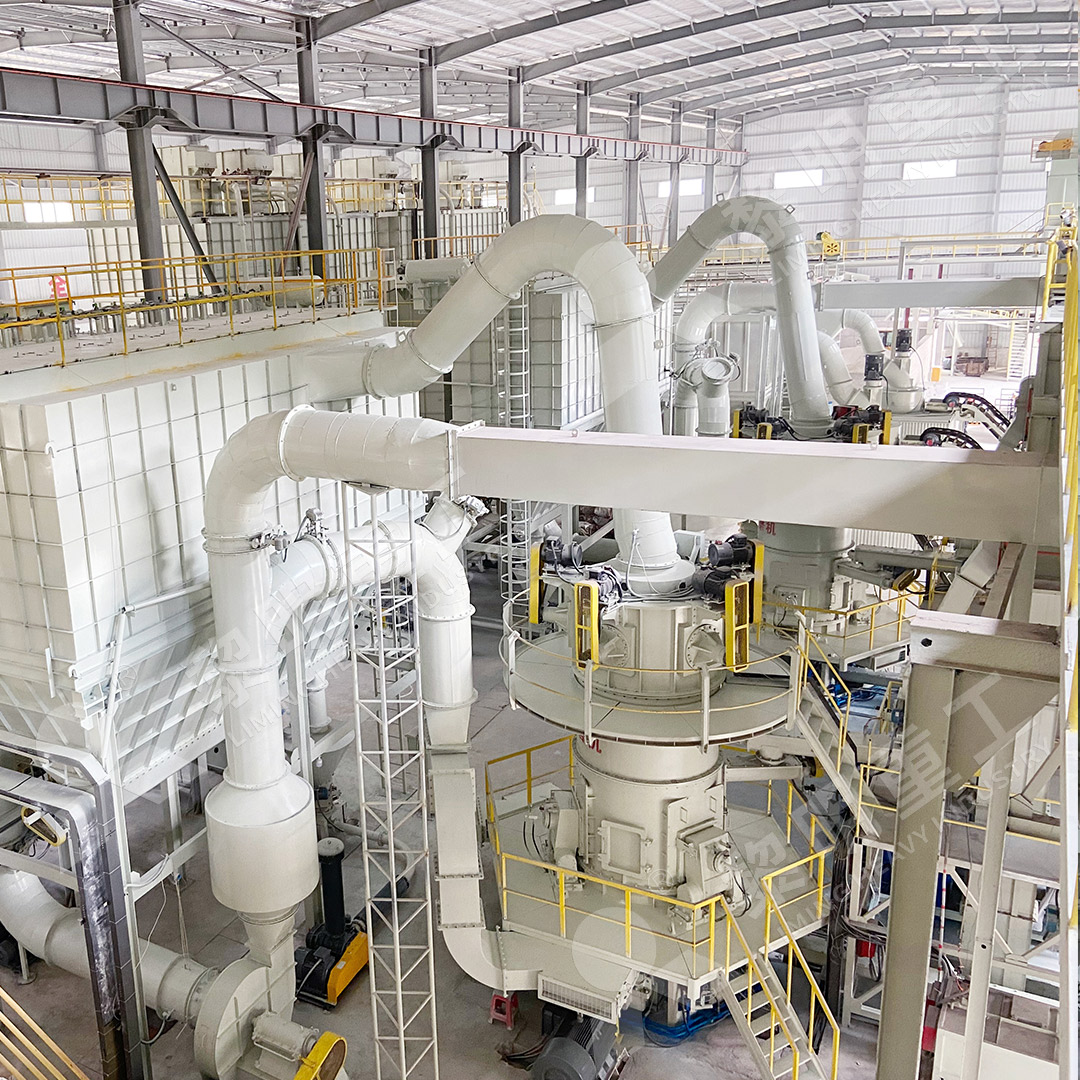

Complete industrial grinding production line with classifiers and cyclones

Часто задаваемые вопросы (FAQ)

1. Какой максимальный размер фракции на входе может обрабатывать MTM160?

Рекомендуемый максимальный размер подаваемого материала для MTM160 составляет 30-35 мм. Для обеспечения оптимальной работы и производительности материал предварительно должен быть дроблён до указанной фракции.

2. Можно ли использовать MTM160 для помола влажных материалов?

Базовая конструкция MTM160 не предназначена для сушки. Для обработки материалов с повышенной влажностью требуется предварительная сушка или рассмотрение вариантов с вертикальными мельницами (такими как LM или LUM серии), которые совмещают функции сушки и помола за счёт подачи горячих газов в помольную камеру.

3. В чём основное различие между мельницей MTM и мельницей Раймонд?

MTM является эволюционным развитием мельницы Раймонд. Ключевые отличия включают: использование конической зубчатой передачи вместо ременной, более эффективную кривую траектории роликов, автоматическую систему циркуляционной масляной смазки и оптимизированный дугообразный воздушный канал. В совокупности это даёт более высокую производительность, надёжность и энергоэффективность.

4. Как часто требуется техническое обслуживание роликов и помольного кольца?

Ресурс изнашиваемых частей сильно зависит от абразивности перерабатываемого материала. В среднем, для материалов средней твёрдости (например, кальцит), инспекцию и возможный ремонт рекомендуется проводить после 800-1200 часов работы. Наша компания обеспечивает поставку оригинальных запасных частей из износостойких сплавов, срок службы которых в 1.5-2 раза выше, чем у стандартных.

5. Какое оборудование необходимо для комплектации полной технологической линии на базе MTM160?

Типовая линия включает: щековую или молотковую дробилку для предварительного дробления, ковшовый элеватор, бункер с вибропитателем для дозированной подачи, саму мельницу MTM160, циклонный коллектор-осадитель, импульсный пылеуловитель, систему воздуховодов, вентилятор и электрический шкаф управления. Наши инженеры готовы подготовить полный комплект проектной документации.
