Полный комплект механического оборудования для линии по измельчению активированного угля

Введение в технологию измельчения активированного угля

Активированный уголь является одним из ключевых материалов в современной промышленности, используемым в процессах очистки воды, фильтрации газов, фармацевтическом производстве и пищевой переработке. Для получения высококачественного порошка активированного угля с заданной дисперсностью необходимо не только качественное сырье, но и надёжная, технологичная линия механического оборудования. Полный комплект оборудования для измельчения активированного угля включает в себя дробильное устройство, транспортные механизмы, классификатор, фильтровальную систему и непосредственно мельницу. Именно правильный подбор и интеграция этих узлов обеспечивают стабильность процесса, точность помола и минимальное воздействие на окружающую среду.

При переработке активированного угля особое внимание уделяется сохранению его пористой структуры. Поэтому оборудование должно работать деликатно, обеспечивая равномерное измельчение без перегрева и излишнего механического воздействия. Компания LIMING Heavy Industry предлагает проверенные решения, основанные на многолетнем опыте и собственных разработках. В этой статье мы подробно рассмотрим состав оборудования, его особенности и преимущества, а также познакомим вас с передовыми моделями мельниц, которые станут основой вашего производства.

Основные компоненты линии измельчения

Линия по измельчению активированного угля состоит из нескольких ключевых модулей. Каждый из них выполняет строго определённую функцию, и их синхронная работа определяет итоговую эффективность производства.

Первичное дробление. На первом этапе крупные куски активированного угля поступают в щековую или молотковую дробилку. Здесь материал измельчается до состояния, пригодного для подачи в основную мельницу. Входной размер может достигать 50 мм, но на выходе после дробилки получается однородная фракция до 10–15 мм.

Транспортировка и накопление. Измельчённый материал с помощью ковшового элеватора или шнекового конвейера подаётся в промежуточный бункер. Это позволяет регулировать поток и обеспечивать непрерывную загрузку мельницы даже при временных колебаниях подачи сырья.

Основной помол. Сердце линии — мельница. Для активированного угля, как правило, используются сверхтонкие или вертикальные мельницы, способные обеспечить тонкость помола от 325 меш до 2500 меш. Важно, чтобы конструкция мельницы исключала контакт масла с продуктом и минимизировала износ истирающих элементов.

Классификация и сепарация. После помола полученный порошок попадает в клеточный или турбинный классификатор. Крупные частицы возвращаются на доизмельчение, а готовый продукт уносится воздушным потоком в циклонный коллектор.

Фильтрация и очистка воздуха. Для обеспечения экологичности линии используются высокоэффективные импульсные пылеуловители. Они улавливают мельчайшие частицы пыли, возвращая их в цикл производства, а очищенный воздух выбрасывается в атмосферу.

Управление и автоматика. Современные линии оснащаются системами ЧПУ и PLC-контроллерами, что позволяет управлять всеми процессами дистанционно, контролировать нагрузку, давление и температуру.

Рекомендация: MW Ультратонкая мельница и LUM Ультратонкая вертикальная мельница

Для линий по измельчению активированного угля специалисты компании LIMING особенно рекомендуют две модели оборудования: MW Ультратонкая мельница и LUM Ультратонкая вертикальная мельница. Обе они доказали свою эффективность при работе с хрупкими и абразивными материалами.

MW Ультратонкая мельница отличается возможностью регулировки тонкости помола от 325 до 2500 меш. Входной размер составляет 0–20 мм, производительность варьируется от 0,5 до 25 т/ч. Её новая конструкция кривых помола ролика и кольца позволяет повысить эффективность измельчения до 40% по сравнению с традиционными струйными и мешалочными мельницами. Энергопотребление системы не превышает 30% от потребления струйной мельницы. Благодаря отсутствию подшипников и винтов внутри помольной камеры, риск поломок и повреждения уплотнений минимален. Высокоэффективный импульсный пылеуловитель и глушитель делают работу оборудования экологичной и безопасной.

LUM Ультратонкая вертикальная мельница — это более мощное решение для крупных производств. Входной размер составляет 0–10 мм, производительность — от 5 до 18 т/ч. В ней применены новейшие технологии роликового измельчения с Тайваня и классификации порошка из Германии. За счёт многоступенчатой классификации и PLC-управления энергопотребление снижается на 30–50% по сравнению с обычными мельницами. Кроме того, в LUM контактная зона между роликом и футеровкой оснащена электронной системой ограничения и механической защитой, что предотвращает разрушительные вибрации. Обратимая конструкция и гидравлическая система позволяют быстро выводить ролик из корпуса для обслуживания, что снижает время простоя.

Оба этих аппарата прошли цифровую обработку на станках с ЧПУ, что гарантирует высокую точность всех узлов и долговечность эксплуатации. Компания LIMING предоставляет полный комплект технической документации, а также оригинальные запасные части для бесперебойной работы оборудования.

Принцип работы и технологические циклы

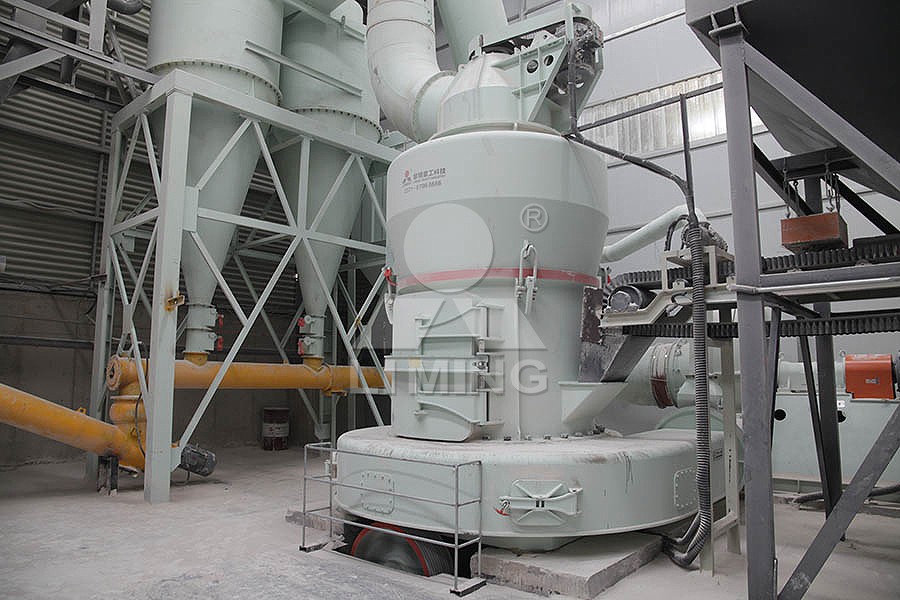

Рассмотрим принцип работы на примере MW Ультратонкой мельницы. Двигатель через редуктор приводит в движение главный вал и поворотные плиты. На них закреплены ролики, которые перекатываются по дорожке кольца. Предварительно измельчённый материал подаётся в центральную часть верхней плиты. Под действием центробежной силы он падает на дорожку кольца, где начинается процесс помола. После первого этапа материал перемещается на вторую и третью плиты, где происходит тонкое измельчение. Воздуходувка засасывает наружный воздух внутрь корпуса и уносит порошок в классификатор. Турбина сортирует частицы: крупные возвращаются на доизмельчение, а мелкие уходят в циклонный коллектор и выгружаются через разгрузочный клапан. Очищенный воздух проходит через фильтр и выходит в атмосферу через глушитель.

Аналогичный процесс происходит и в LUM вертикальной мельнице. Однако здесь помольный стол приводится во вращение главным двигателем, а поток воздуха поступает снизу через специальные каналы. Материал падает на центр стола, под действием центробежной силы перемещается к краям, где измельчается роликами. Крупные частицы дробятся напрямую, а мелкие прессуются в слой, образуя межзерновое истирание. После классификации и сбора готовый продукт выводится наружу. Посторонние включения, например кусочки железа, попадая в мельницу, выводятся через шлаковый выпуск, не мешая процессу.

Выбор транспортного и вспомогательного оборудования

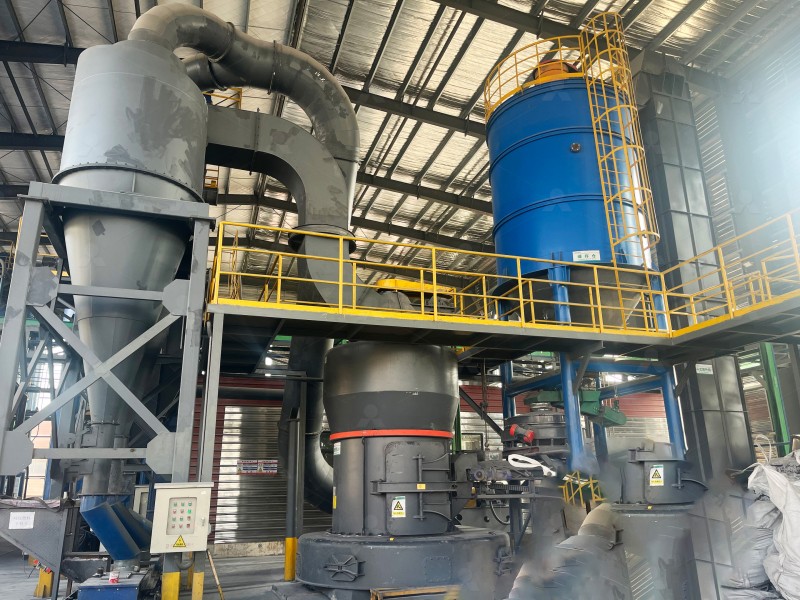

Полный комплект линии включает не только мельницу, но и сопутствующее оборудование. Для подачи материала используются вибропитатели, шнековые или ленточные конвейеры, а также ковшовые элеваторы. Они должны быть выполнены из износостойких материалов, устойчивых к абразивному воздействию угольной пыли. Бункеры оснащаются датчиками уровня, что позволяет автоматизировать процесс загрузки. Для точной классификации порошка в сепараторах устанавливаются роторные или динамические классификаторы с регулируемой скоростью вращения. Система трубопроводов проектируется с минимальным количеством изгибов, чтобы снизить потери давления и предотвратить забивание. Фильтровальная установка, как правило, состоит из рукавных фильтров с импульсной продувкой сжатым воздухом. Это обеспечивает длительную работу без замены фильтровальных элементов. Все узлы линии соединяются через центральный пульт управления.

Эксплуатационные и экологические преимущества

Благодаря применению передовых конструкторских решений и материалов, оборудование для измельчения активированного угля от LIMING обладает рядом важных преимуществ. Во-первых, это полная герметичность системы. Мельница работает под разрежением, что исключает утечку пыли и вредных испарений в рабочую зону. Во-вторых, низкий уровень шума достигается за счет установки глушителей и шумозащитных камер. Все это позволяет соблюдать самые строгие экологические нормы. В-третьих, высокая степень автоматизации снижает участие человека в управлении процессом. Оператор может контролировать параметры помола, тонкость, температуру и давление удаленно, используя цифровую панель управления. В-четвертых, простота обслуживания. Конструкция позволяет проводить замену изнашиваемых частей (роликов, обойм, футеровок) без полного разбора оборудования. Это существенно сокращает время простоя и уменьшает затраты на сервис. Наконец, долговечность линий подтверждена многолетней работой на предприятиях различных отраслей по всему миру.

Заключение

Полный комплект механического оборудования для линии по измельчению активированного угля — это сложная, но хорошо отлаженная система. Компания LIMING Heavy Industry предлагает современные решения, способные удовлетворить запросы как небольших производств, так и крупных промышленных гигантов. Особого внимания заслуживают модели MW Ультратонкая мельница и LUM Ультратонкая вертикальная мельница, которые отличаются высокой производительностью, низким энергопотреблением и экологичностью. Мы гарантируем поставку оборудования с полным пакетом документации, обучение персонала и оперативную сервисную поддержку. Обращаясь к нам, вы получаете надежного партнера в области переработки сыпучих материалов.

Часто задаваемые вопросы (FAQ)

1. Какая тонкость помола возможна на MW Ультратонкой мельнице?
Тонкость готового продукта регулируется в пределах от 325 до 2500 меш. При необходимости достигается показатель d97≤5 мкм за один проход.

2. Сколько электроэнергии потребляет линия по сравнению с шаровой мельницей?
Энергопотребление MW мельницы составляет около 30% от струйной и значительно ниже шаровой. Для LUM мельницы снижение достигает 30–50%.

3. Требуется ли специальное разрешение на установку такого оборудования?
В большинстве стран установка такого оборудования требует соблюдения стандартов промышленной безопасности и экологических норм. Компания LIMING предоставляет полный пакет документации для прохождения инспекций.

4. Какое обслуживание требуется для фильтровальной системы?
Фильтры с импульсной продувкой практически не требуют замены рукавов в течение нескольких лет. Периодически нужно проверять работу клапанов и давление сжатого воздуха.

5. Можно ли использовать вертикальную мельницу для других материалов?
Да, LUM и MW мельницы подходят для известняка, кальцита, доломита, гипса, барита, талька, мрамора и многих других неметаллических материалов.

6. Как решается проблема попадания металлических включений?
В конструкции LUM предусмотрен шлаковый выпуск: тяжёлые частицы железа не уносятся воздушным потоком и удаляются из нижней части мельницы.

7.Каков срок поставки полного комплекта оборудования?
Стандартный срок изготовления и отгрузки составляет от 45 до 90 дней, в зависимости от сложности и объёма заказа.
