Может ли графит измельчаться на вертикальной валковой мельнице?

Введение: природа графита и современные вызовы помола

Графит, как одна из аллотропных модификаций углерода, обладает уникальной слоистой структурой. Эта структура обуславливает его низкую твёрдость по шкале Мооса (1–2) и высокую анизотропию свойств. Однако именно эта слоистость создаёт основную сложность при измельчении: частицы графита склонны к «замасливанию» и агрегации, а не к хрупкому разрушению. Традиционное ударное измельчение часто приводит к переизмельчению тонких пластин и потере их кристаллической формы. Поэтому вопрос об использовании вертикальных валковых мельниц для графита не является тривиальным и требует анализа физико-механических свойств сырья и конструктивных особенностей оборудования.

Принцип работы вертикальной валковой мельницы: измельчение давлением

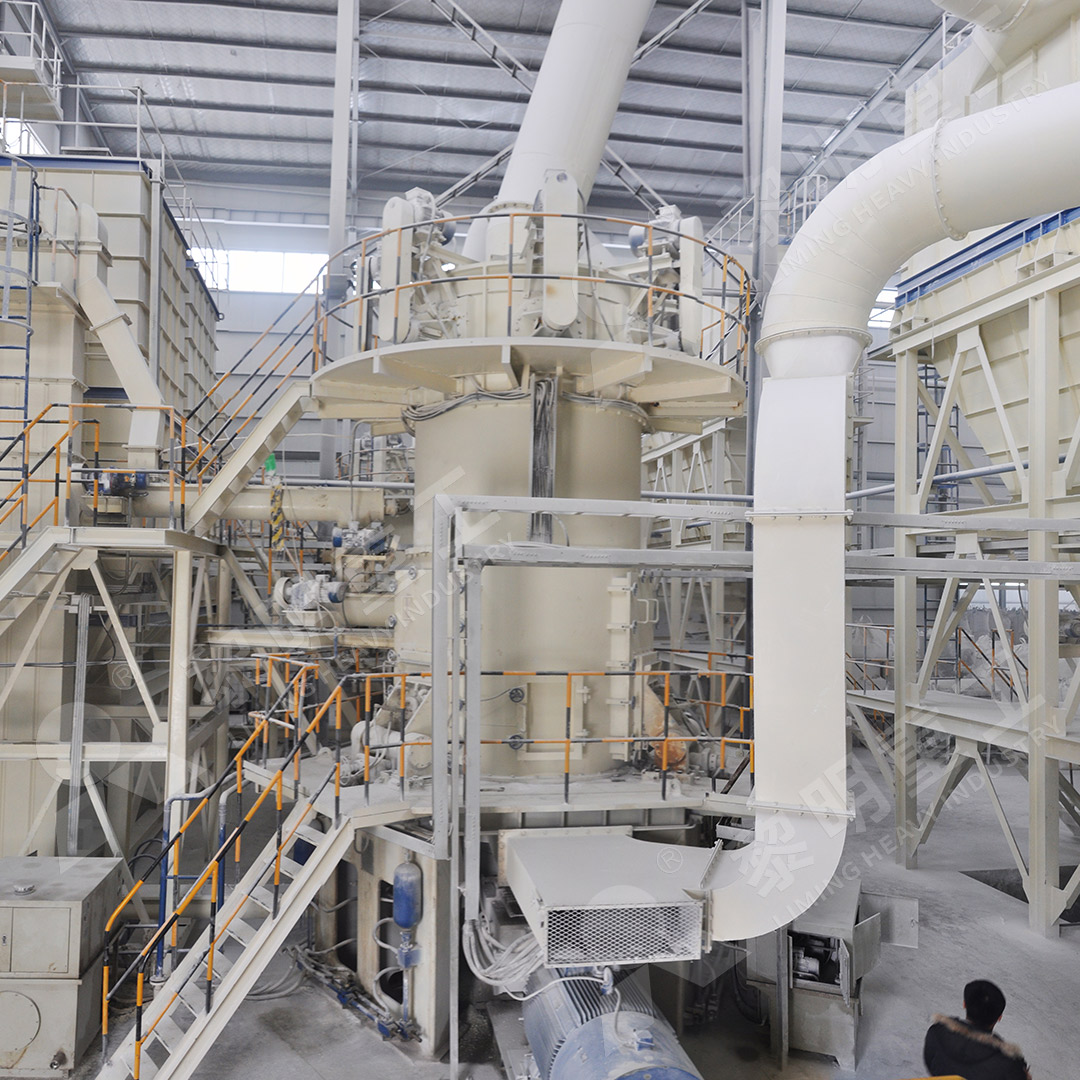

Вертикальная валковая мельница (ВВМ) реализует принцип помола в постели материала под высоким давлением. Материал подаётся на вращающийся помольный стол и под действием центробежной силы движется к его краю, где попадает под конические или цилиндрические валки. Основное разрушение частиц происходит за счёт сжатия и межчастичного истирания в уплотнённом слое. Этот механинципиально отличается от удара в шаровых или молотковых мельницах.

Для графита это означает, что вместо дробления пластинок, валки оказывают равномерное сжимающее усилие, которое может деформировать и разделять слои материала. Ключевым фактором становится контроль давления валков и высоты слоя. Слишком высокое давление может «спекти» графит, низкое — не обеспечить необходимую тонкость помола. Именно поэтому в мельницах, таких как LUM Ультратонкая вертикальная мельница, применяется гидравлическая система регулировки давления, позволяющая тонко настраивать усилие прижима валков в зависимости от текучести материала.

Специфика помола графита: почему воздушный поток и классификация критичны

В отличие от хрупких минералов (кальцит, известняк), графит обладает низкой насыпной плотностью и высокой склонностью к адгезии. В закрытой камере ВВМ тонкие чешуйки графита могут налипать на рабочую поверхность стола и валков, вызывая вибрацию. Решением этой проблемы является сочетание мощного воздушного потока и эффективного сепаратора. Воздух не только транспортирует частицы, но и выполняет функцию аэрации, разрыхляя слой материала на столе, предотвращая его спрессовывание в плотную корку.

Кроме того, высокоточный роторный классификатор позволяет оперативно отводить частицы, достигшие заданной дисперсности (например, d97 ≤ 10 мкм для чешуйчатого графита). Крупные фракции возвращаются на доизмельчение, что минимизирует переизмельчение и сохраняет пластинчатую форму частиц, которая особенно ценится в производстве анодов для литий-ионных батарей. Именно для таких задач подходит MW Ультратонкая мельница, конструкция помольной камеры которой не содержит подшипников и винтов, что исключает риск загрязнения продукта смазочными материалами и повреждения узлов при работе с абразивной пылью.

Области применения и требования к готовому продукту

Спрос на тонкодисперсный графит стремительно растёт в связи с развитием зелёной энергетики. Современные требования к порошку графита включают:

• Высокую чистоту (отсутствие примесей железа, которые катализируют деградацию электродов). В мельницах LIMING, таких как LM Вертикальная мельница, отсутствует прямой контакт валков со столом, что сводит к минимуму намол железа.
• Строго контролируемое распределение частиц по размерам (PSD), что достигается за счёт многозонной классификации.
• Сохранение кристалличности поверхности (графитизации), что невозможно при ударном разрушении, но достижимо при сдвиговом и сжимающем воздействии в валковых мельницах.

Оборудование, объединяющее тонкий помол и классификацию в едином корпусе, становится оптимальным решением для производителей огнеупоров, смазочных материалов и активных анодных масс.

Технические аспекты эксплуатации: от выбора мельницы до настроек

При подборе мельницы для конкретного предприятия необходимо обратить внимание на три момента:

1. Влажность исходного сырья. Графит часто содержит до 10% влаги, что требует совмещения помола с сушкой. Вертикальная угольная мельница LM LM, изначально спроектированная для влажных материалов, идеально справляется с этой задачей.
2. Склонность к налипанию. Для графита рекомендуется использовать мельницы с возможностью быстрого откидывания валков (гидравлическая откидная система), чтобы очищать рабочее пространство без длительного простоя, как это реализовано в модели LUM.
3. Тонкость помола. Если требуется супертонкий порошок (d97 < 5 мкм), предпочтение стоит отдать мельницам с многоголовым классификатором, таким как MW, который обеспечивает точный отсев даже при высокой дисперсности.

Сравнение технологий: почему вертикальная мельница побеждает шаровую?

Сравним два подхода. В шаровой мельнице графит измельчается ударом свободно падающих шаров. Это приводит к быстрому намолу мелющих тел, загрязнению продукта железом и образованию большого количества тонких «шлифов» (аномально мелкой фракции), которые ухудшают качество продукции. Кроме того, шаровые мельницы крайне энергоёмки: их КПД обычно не превышает 2–3%.

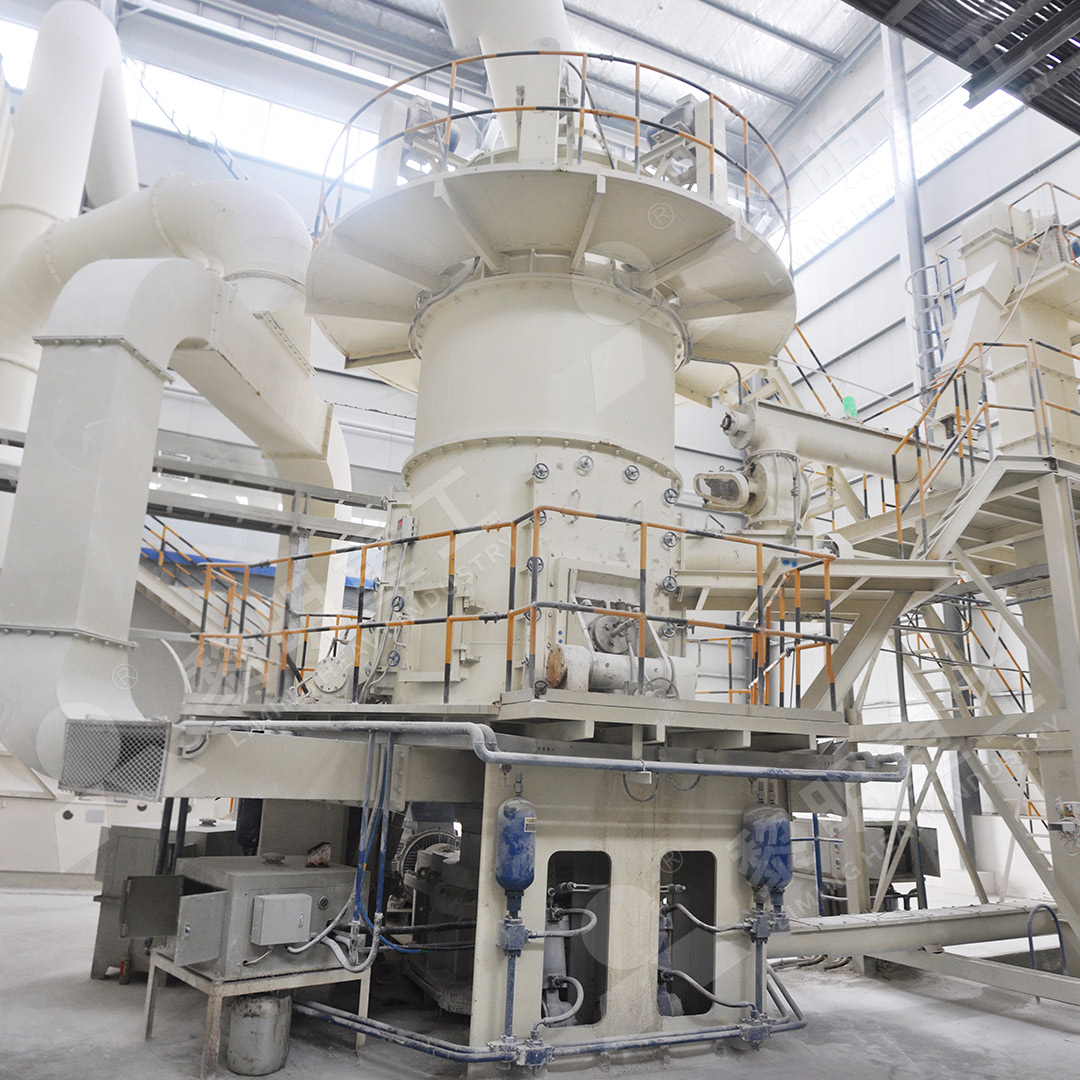

Вертикальная валковая мельница, напротив, работает по принципу статического и сдвигового давления. Потребление электроэнергии в ней на 30–50% ниже, чем у шаровых аналогов. Отсутствие металлического контакта (особенно в моделях с резиновой или полиуретановой футеровкой) гарантирует чистоту конечного продукта. Этот фактор становится решающим при производстве графита для экстремально чистых отраслей, таких как атомная энергетика.

Заключение: рекомендации и перспективы

Итак, прямой ответ на вопрос — да, графит может и должен измельчаться на вертикальных валковых мельницах. Однако успех процесса зависит от правильного выбора конфигурации оборудования. Для стандартных задач (тонкость 100–200 меш) подойдёт серия LM, обеспечивающая низкое энергопотребление и высокую производительность. Для задач сверхтонкого помола (325–2500 меш) оптимальной является MW Ультратонкая мельница, которая, благодаря конструкции без внутренних подшипников и системе импульсной очистки, способна работать в круглосуточном режиме без потери качества продукта.

Компания LIMING, имеющая многолетний опыт в проектировании и производстве помольного оборудования, рекомендует проводить тестовые помолы на вашем сырьье в нашем испытательном центре. Это позволит определить оптимальное давление валков, скорость сепаратора и производительность, гарантируя стабильный промышленный результат.

FAQ (Часто задаваемые вопросы)

1. Влияет ли слоистая структура графита на качество помола в вертикальной мельнице?
   Да, слоистая структура требует сдвигового воздействия, а не ударного. Вертикальная мельница, создавая равномерное давление в слое материала, обеспечивает плавное разделение слоёв без их переизмельчения, что позволяет сохранить чешуйчатую форму частиц.
2. Как мельницы LIMING справляются с абразивным воздействием графита?
   Графит не является сильным абразивом, однако содержит абразивные примеси (кварц, пирит). Мельницы LIMING оснащены износостойкими футеровками и валками из специальных сплавов, разработанными совместно с научно-исследовательскими институтами, что увеличивает срок службы деталей в 1,7–2,5 раза.
3. Можно ли на MW мельнице получить d97 < 10 микрон?
   Да. MW Ультратонкая мельница спроектирована специально для достижения супертонких фракций. При использовании многоголового классификатора и правильной настройке давления помола, показатель d97 = 5–7 микрон достигается за один проход.
4. Что делать, если графит содержит более 10% влаги?
   Для таких случаев рекомендуется использовать вертикальную мельницу LM, которая совмещает сушку и помол. В неё подаётся горячий воздух, высушивающий материал прямо на помольном столе.
5. Как часто требуется замена валков на LUM мельнице?
   Срок службы зависит от твёрдости примесей в графите. В среднем, при двухсменной работе, ресурс бандажа валка составляет 5000–8000 моточасов. Смена осуществляется оперативно благодаря гидравлической обратимой конструкции, доступной на LUM.
6. Применима ли ваша мельница для взрывоопасной графитовой пыли?
   Да, при оснащении системы взрыворазрядными клапанами, азотным дутьём и заземлением. LIMING предлагает исполнение оборудования в соответствии с ATEX-стандартами, делая его безопасным для измельчения углеродистых материалов.
7. Какова инвестиционная стоимость ввода в эксплуатацию комплекса для помола графита?
   Стоимость зависит от производительности и требований к тонкости. Например, линия на базе MW 100 мощностью 3–5 т/ч будет значительно дешевле аналогичной по качеству линии на струйных мельницах, при этом энергозатраты составят лишь 30% от последних.
