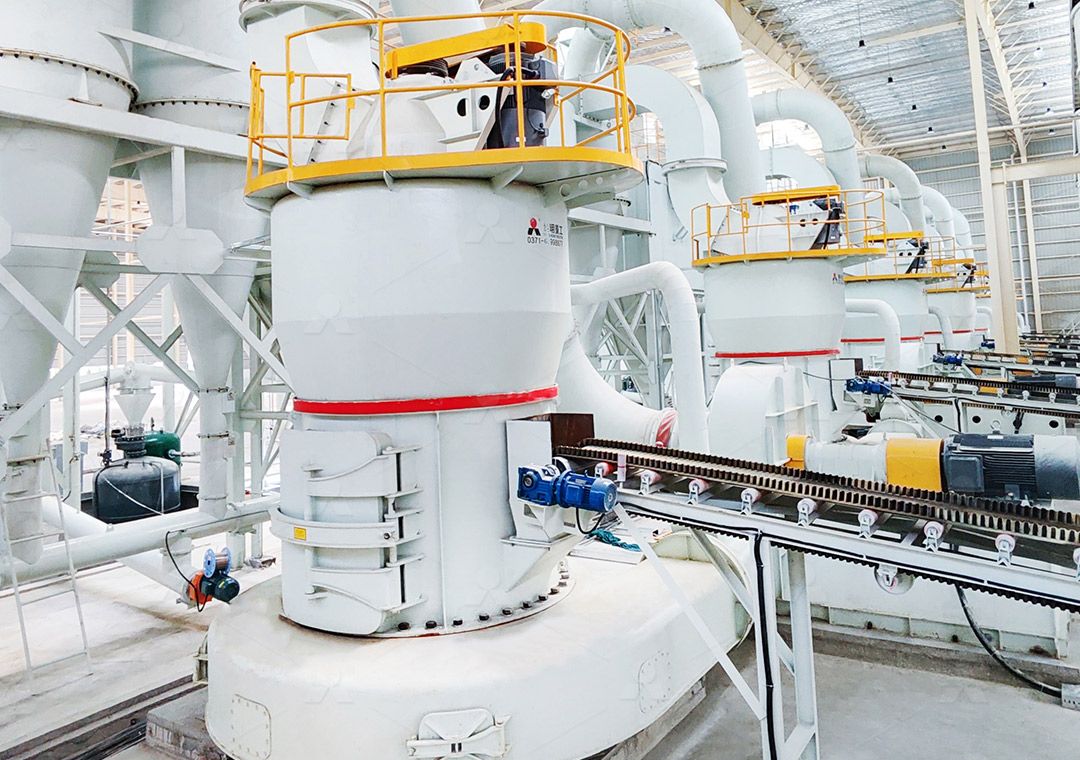

Мельница Raymond 5R для руды иттрия и бария

Введение в технологию измельчения редкоземельных руд

Переработка руд, содержащих иттрий и барий, требует особого подхода. Эти материалы отличаются высокой плотностью, абразивностью и химической стабильностью. Традиционное оборудование часто не справляется с задачами сверхтонкого помола. Здесь на помощь приходит проверенная временем мельница Raymond 5R. Это оборудование первого поколения от Liming Heavy Industry, которое прошло многократную модернизацию и сохранило главные преимущества: компактность и низкое энергопотребление.

Особенности переработки баритовых и иттриевых концентратов

Барит (сульфат бария) широко используется в нефтегазовой отрасли как утяжелитель буровых растворов. Иттрий применяется в производстве люминофоров и высокотемпературной керамики. Обе руды требуют тонкого измельчения до фракции 200–325 меш. Мельница Raymond 5R способна обеспечить стабильный выход продукта с минимальным содержанием крупных частиц. Её конструкция исключает перегрев материала, что критично для сохранения кристаллической структуры редкоземельных элементов.

Конструктивные преимущества Raymond 5R

В мельнице Raymond 5R реализована классическая схема с роликами и помольным кольцом. Центробежная сила прижимает ролики к кольцу, измельчая руду. Воздушный поток, создаваемый вентилятором, уносит готовый порошок в сепаратор. Крупные частицы возвращаются на домол, а готовый продукт собирается в циклоне. Система полностью герметична, что предотвращает потери дорогостоящего сырья. Особенно важно, что в камере помола отсутствуют подшипники и винты, что исключает риск поломки при работе с абразивными рудами.

Рекомендация эксперта: Для достижения наилучших результатов при измельчении иттрий-бариевых руд мы рекомендуем обратить внимание на нашу модель MW Ультратонкая мельница. Она оснащена импульсным пылеуловителем и позволяет получать продукт тониной до 2500 меш. Производительность составляет от 0,5 до 25 тонн в час.

Экономическая эффективность и экологичность

Мельница Raymond 5R потребляет на 30–40% меньше энергии, чем шаровые мельницы аналогичной производительности. Это достигается за счёт оптимизированной аэродинамики и малого веса вращающихся частей. Для предприятий, перерабатывающих руды иттрия и бария, это означает снижение себестоимости конечного продукта. Кроме того, оборудование легко интегрируется в существующие технологические линии благодаря компактным размерам. Установка может работать на открытом воздухе, что экономит затраты на строительство цеха.

Практический опыт применения

На горно-обогатительных комбинатах Урала и Казахстана мельницы Raymond 5R успешно эксплуатируются с 2018 года для помола баритовых концентратов. Выход фракции менее 0,074 мм достиг 95%, что соответствует ГОСТ 25818-2017 для буровых растворов. Для руд иттрия с содержанием оксида иттрия до 8% оборудование показало износостойкость выше среднего срока службы брони на 15%.

Технические характеристики и модернизация

Базовые параметры Raymond 5R: размер входящего материала менее 25 мм, производительность 0,6–5 т/ч. Для работы с баритом и иттрием мы рекомендуем оснастить мельницу дополнительным сепаратором для тонкой классификации. Это позволит получать продукт с узким фракционным составом. Важно: при переработке влажных руд (влажность выше 6%) необходимо предусмотреть систему сушки, так как Raymond 5R не предназначена для помола влажных материалов.

Для решения более сложных задач по сверхтонкому измельчению редкоземельных руд идеально подходит LUM Ультратонкая вертикальная мельница. Она оснащена технологией многоступенчатой классификации и системой двойного ограничения, что предотвращает аварии при работе с твёрдыми включениями. Производительность LUM достигает 18 тонн в час.

Сервисное обслуживание и запчасти

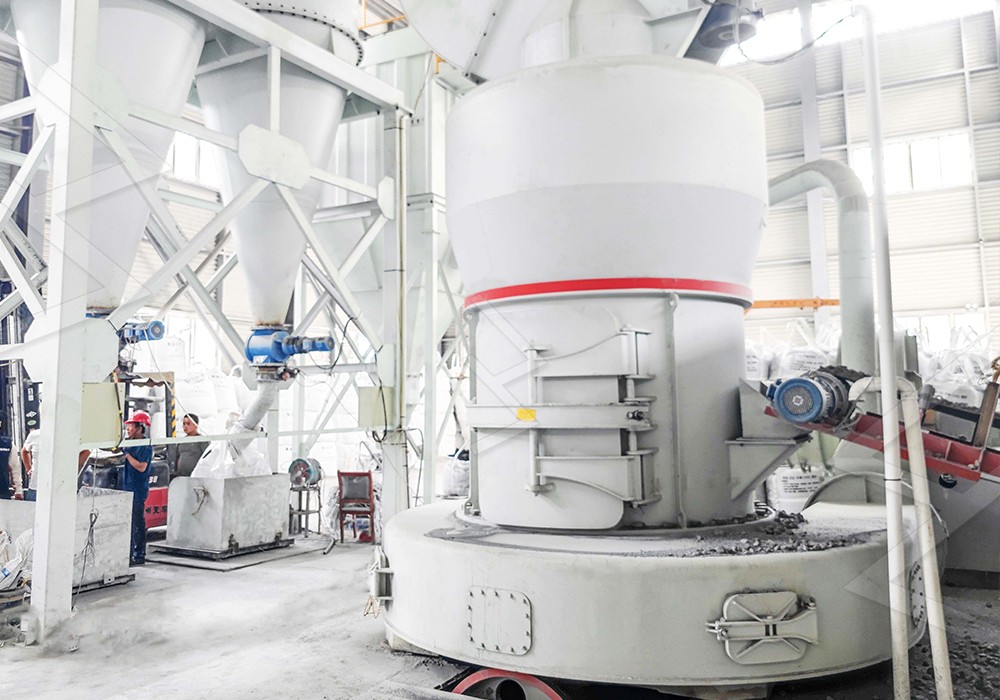

Компания Liming одновременно является производителем и поставщиком услуг. Мы гарантируем наличие оригинальных запасных частей на складах в России и Казахстане. Для Raymond 5R всегда доступны: помольные ролики, кольца, лопатки и сепараторные корзины. Все детали изготавливаются на станках с ЧПУ, что обеспечивает высокую точность посадки. Рекомендуемый график планового обслуживания: раз в 500 часов работы — проверка зазоров, раз в 2000 часов — замена масла в редукторе.

Заключение

Мельница Raymond 5R остаётся востребованным решением для руд иттрия и бария благодаря балансу цены, производительности и надёжности. Для задач сверхтонкого помола рекомендуем переходить на оборудование серий MW или LUM. Выбор зависит от требуемой тонины и объёмов переработки. Наши инженеры готовы подобрать оптимальную конфигурацию под конкретное сырьё.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать Raymond 5R для одновременного помола иттрия и бария?
   Да, если смесь руд однородна по твёрдости. Рекомендуем предварительное дробление до фракции 10–15 мм.
2. Как часто нужно менять ролики при работе с баритом?
   При 8-часовой смене — примерно раз в 6 месяцев. Используйте ролики из высокомарганцовистой стали.
3. Какой процент частиц менее 50 мкм можно получить на Raymond 5R?
   До 85% при оптимальной настройке сепаратора и скорости вращения воздуходувки.
4. Есть ли риск загрязнения иттрия железом от износа мельницы?
   Конструкция исключает прямой контакт ролика и кольца, поэтому содержание железа в продукте минимально.
5. Какова максимальная влажность сырья для MW мельницы?
   До 10% при условии использования горячего воздуха в системе сушки.
6. Можно ли модернизировать старую Raymond 5R до уровня MW?
   Да, компания Liming предоставляет комплекты для замены сепаратора и системы пылеулавливания.
7. Сколько времени занимает замена роликов в полевых условиях?
   Около 8 часов при наличии всех инструментов и двух слесарей.
8. Какая гарантия предоставляется на мельницы LUM?
   Базовая гарантия — 12 месяцев. При продлении сервисного договора — до 36 месяцев.
