Мельница 5R для измельчения песчано-гравийных материалов: технологические решения и практические рекомендации

Введение: особенности переработки песчано-гравийных смесей

Песчано-гравийные материалы (ПГМ) занимают особое место в горнорудной и строительной промышленности. Их специфика заключается в неоднородном гранулометрическом составе, высокой абразивности и переменной влажности. Традиционные мельницы часто сталкиваются с проблемами при переработке таких смесей: быстрый износ рабочих органов, забивание помольной камеры, нестабильность фракции готового продукта.

Мельница 5R, разработанная с учётом многолетнего опыта компании Liming Heavy Industry, представляет собой оборудование, адаптированное именно для работы с трудноизмельчаемыми материалами средней твёрдости. Рассмотрим подробнее, какие конструктивные решения позволяют добиться стабильных результатов при помоле ПГМ.

Конструкция и принцип действия мельницы 5R

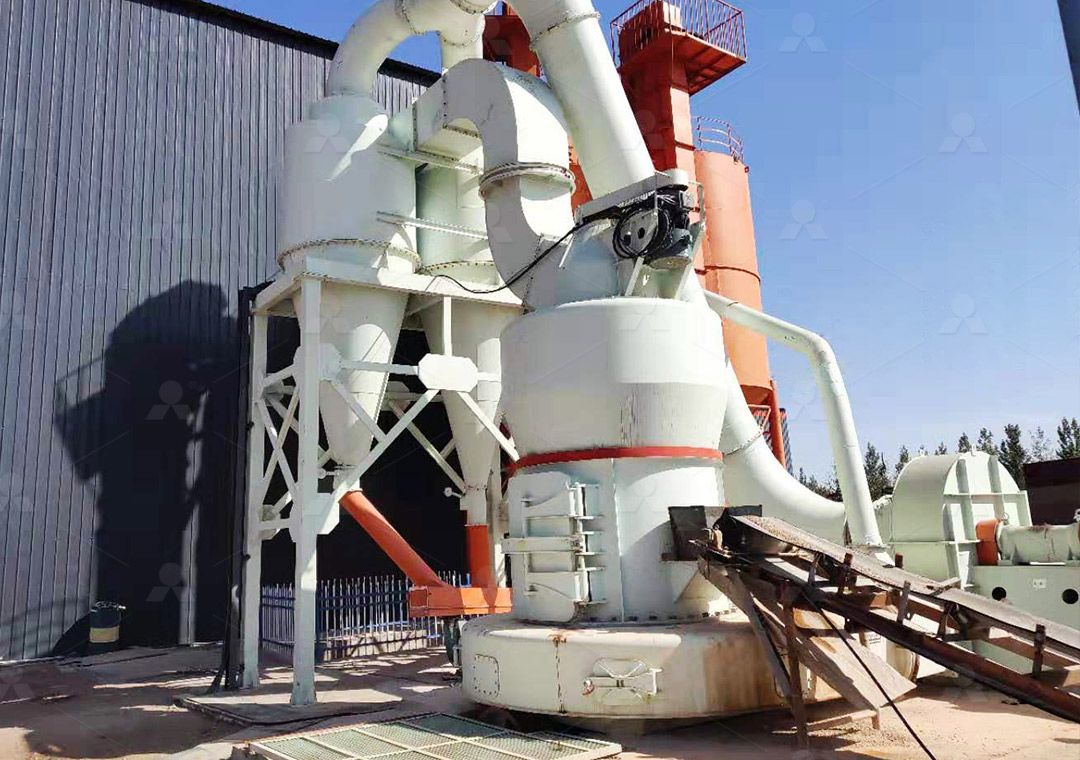

В основе конструкции мельницы 5R лежит классическая схема роликовой мельницы с пятью подвесными роликами. Однако в отличие от стандартных решений, здесь реализован ряд усовершенствований:

• Усиленная трансмиссия. Главный вал и редуктор рассчитаны на длительные нагрузки при переработке абразивных фракций.
• Особая геометрия роликов. Рабочая поверхность выполнена с переменным радиусом кривизны, что обеспечивает захват частиц разного размера — от 0.5 до 25 мм.
• Центробежный классификатор. Установленный в верхней части корпуса, он отсеивает крупные частицы и возвращает их на доизмельчение. Тонкость помола регулируется в диапазоне от 0.6 до 0.045 мм (30–325 меш).

Принцип работы следующий: материал подаётся через бункер на вращающуюся тарелку. Под действием центробежной силы он отбрасывается к неподвижному кольцу, где захватывается роликами. После измельчения воздушный поток уносит частицы в классификатор. Готовая фракция осаждается в циклоне, а крупные возвращаются в помольную камеру.

Преимущества при работе с песчано-гравийными материалами

Почему мельница 5R считается одним из лучших решений для ПГМ? Вот ключевые факторы:

1. Устойчивость к абразивному износу. Ролики и кольцо изготавливаются из износостойкого сплава (содержание марганца 12–14%), что увеличивает межремонтный интервал в 1.5–2 раза по сравнению с аналогами.
2. Стабильность при переменной загрузке. Система гидропневматического натяжения автоматически компенсирует колебания толщины слоя материала, предотвращая вибрации и остановки.
3. Энергоэффективность. Удельный расход электроэнергии составляет 18–25 кВт·ч на тонну продукта (для фракции 0.1 мм). Это на 30% ниже показателей шаровых мельниц с аналогичной производительностью.

На практике это означает, что предприятие может перерабатывать до 12 тонн песчано-гравийной смеси в час, получая на выходе фракцию 0.08–0.5 мм без дополнительного просеивания.

Рекомендации по выбору оборудования: MW и LUM

Если же технологическая задача требует получения сверхтонкого порошка (например, для производства сухих строительных смесей премиум-класса), инженеры Liming Heavy Industry рекомендуют обратить внимание на мельницы серий MW и LUM. Эти аппараты специально спроектированы для работы с неметаллическими рудами, включая песчано-гравийные концентраты.

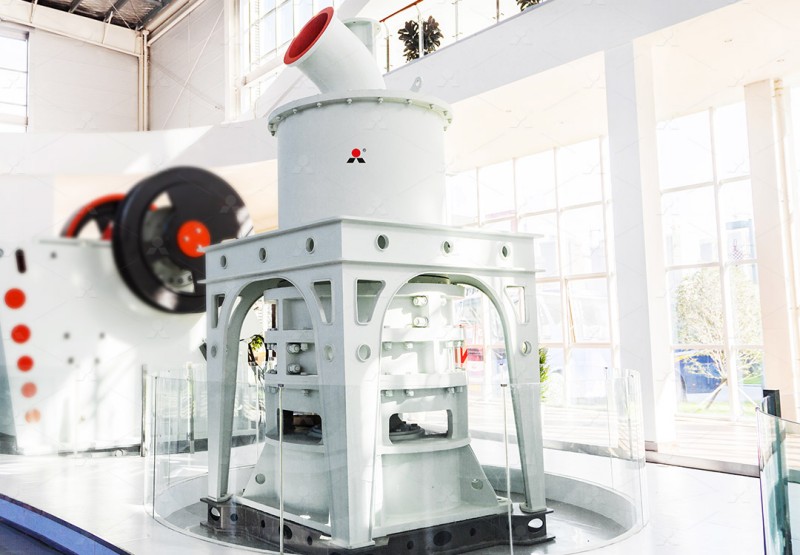

MW Ультратонкая мельница позволяет получать фракцию от 325 до 2500 меш (d97≤5μm). Особенностью является отсутствие подшипников и винтов внутри помольной камеры — это исключает риск загрязнения продукта смазкой и повышает надёжность. Производительность варьируется от 0.5 до 25 т/ч в зависимости от тонкости помола.

LUM Ультратонкая вертикальная мельница сочетает роликовое измельчение по технологии с Тайваня и немецкую систему классификации порошка. Оборудование оснащено PLС-контроллером с многоступенчатой настройкой. При помоле ПГМ энергосбережение достигает 50%, а срок службы футеровки стола превышает 8 000 часов.

Выбор между этими моделями определяется требуемой фракцией и объёмом производства. Для получения порошка 200–400 меш при производительности до 10 т/ч подходит MW. Для более тонкого помола (400–800 меш) и стабильной работы в автоматическом режиме лучше использовать LUM.

Сравнение с традиционными решениями

Многие предприятия до сих пор используют шаровые мельницы серии MQ для переработки ПГМ. При кажущейся дешевизне они имеют серьёзные недостатки:

• высокий расход мелющих тел (до 1.5 кг на тонну);
• сложность регулировки фракции;
• большие габариты и повышенный уровень шума (до 95 дБ).

Мельница 5R лишена этих проблем. Её конструкция предусматривает замену только двух изнашиваемых узлов — роликов и кольца. Ремонт занимает не более 4 часов силами одного механика. Для шаровой мельницы аналогичный объём работ потребует остановки на смену футеровки, что занимает до 24 часов.

Кроме того, мельница 5R оснащается импульсным фильтром (опционально), который снижает запылённость до 10 мг/м³. Это соответствует нормативам ПДК и позволяет устанавливать оборудование в непосредственной близости от жилых зон.

Эксплуатационные нюансы при переработке ПГМ

Даже самое совершенное оборудование требует правильной подготовки материала и грамотного обслуживания. При работе с песчано-гравийными смесями на мельнице 5R следует учитывать:

• Влажность. Оптимальная влажность подаваемого материала — не более 6%. При превышении возможно налипание продукта на кольцо и снижение производительности на 15–20%.
• Содержание глинистых частиц. Если в исходной смеси присутствует глина (более 3%), рекомендуется установить дополнительный сепаратор для её удаления перед помолом.
• Режим пуска. Запуск мельницы необходимо производить при последовательной подаче материала, начиная с малой загрузки (50% от номинала) и увеличивая её в течение 5–7 минут до рабочей.

При соблюдении этих правил гарантируется стабильная работа в течение 12–16 часов без остановки. Для непрерывного цикла предусмотрена система автоматической смазки подшипников главного вала.

Заключение: перспективы применения

Мельница 5R остаётся востребованным инструментом на рынке благодаря балансу цены и производительности. Для переработки песчано-гравийных материалов с получением фракции 0.1–0.5 мм это оптимальный выбор с точки зрения как капитальных, так и эксплуатационных затрат. При необходимости получения сверхтонкого порошка (мельче 50 мкм) более эффективными станут мельницы MW или LUM, производящиеся на заводе Liming Heavy Industry по лицензиям ведущих европейских производителей.

Компания Liming Heavy Industry готова предоставить полную техническую документацию и провести тестовый помол вашего сырья на испытательном стенде. По итогам теста разрабатывается индивидуальное техническое предложение, включающее схему компоновки, расчёт энергопотребления и список рекомендованных запасных частей на первый год эксплуатации.

FAQ по эксплуатации мельниц 5R, MW и LUM

1. Какая максимальная влажность песчано-гравийной смеси допускается для подачи в мельницу 5R?

Рекомендуемая влажность — не выше 6% (по массе). При влажности 8-10% возможно снижение производительности на 15-25%. Для сушки материала рекомендуется использовать сушильный барабан, поставляемый как опция.

2. Чем отличается конструкция роликов в мельнице 5R от других роликовых мельниц?

В мельнице 5R ролики имеют переменный радиус кривизны с утолщением в средней части. Это обеспечивает захват частиц размером от 0.3 до 25 мм, в отличие от стандартных моделей, которые эффективны только для частиц до 10 мм.

3. Как часто требуется замена роликов и кольца на мельнице 5R?

При переработке абразивных материалов (кварцевый песок, гранитная крошка) межремонтный интервал составляет 600-800 часов работы. Для менее абразивных материалов (известняк, доломит) — 1200-1500 часов.

4. Можно ли использовать мельницу MW для получения фракции 100-200 меш?

Да, возможно. Но производительность при такой тонкости снизится до 1-2 т/ч. Для фракции 100-200 меш более рентабельно использовать мельницу 5R или MTW.

5. Какое напряжение требуется для подключения мельницы LUM?

Стандартное напряжение — 380 В, 50 Гц (трехфазное). Для больших моделей (производительностью свыше 10 т/ч) допускается подключение на напряжение 6-10 кВ через трансформаторную подстанцию.

6. Какие меры безопасности предусмотрены при работе с мельницей?

Все модели оснащены блокировкой доступа в помольную камеру при работающем двигателе. Дополнительно устанавливаются датчики вибрации (остановка при превышении 12 мм/с) и аварийное отключение при заклинивании ротора.

7. Какой срок поставки оборудования Liming Heavy Industry?

Стандартный срок изготовления — 45-60 рабочих дней с момента подписания спецификации. Для мельницы 5R срок может быть сокращён до 30 дней при наличии стандартных узлов на складе.

8. Возможна ли установка мельницы в помещении с ограниченной высотой?

Для мельницы 5R минимальная высота помещения — 6,5 м. Для мельницы MW — 8 м. В случае недостаточной высоты возможна установка оборудования на специально спроектированном фундаменте с заглублением.

9. Как проводится тестовый помол на заводе-изготовителе?

Заказчик предоставляет до 500 кг сырья. На испытательном стенде подбираются оптимальные параметры (скорость роликов, давление, частота вращения классификатора) по результатам 5-7 пробных запусков. Отчётом служит акт с указанием фактической производительности и гранулометрического состава продукта.

10. Какие гарантийные обязательства предоставляет компания?

На основное оборудование (корпус, главный вал, редуктор) — 24 месяца. На изнашиваемые детали (ролики, кольцо, футеровка) — 6 месяцев или 2000 часов работы (в зависимости от того, что наступит раньше). Гарантия не распространяется на оборудование, работающее с материалами, не указанными в спецификации.
