Мельница Раймонда 4R для угля: надежное решение для измельчения

Введение: Почему мельница Раймонда 4R — это выбор профессионалов?

В угольной промышленности, где стабильность и экономическая эффективность стоят на первом месте, измельчение угля требует проверенного временем и надежного оборудования. Мельница Раймонда 4R, производимая компанией LIMING Heavy Industry, является золотым стандартом для средних и малых производств. Это оборудование первого поколения, которое прошло долгий путь эволюции, но до сих пор остается актуальным благодаря своей простоте, низким эксплуатационным расходам и неприхотливости. В отличие от громоздких шаровых мельниц, 4R занимает минимум места, а ее энергопотребление на 30–40% ниже. Но главное — она идеально подходит для переработки каменного угля, бурого угля и антрацита.

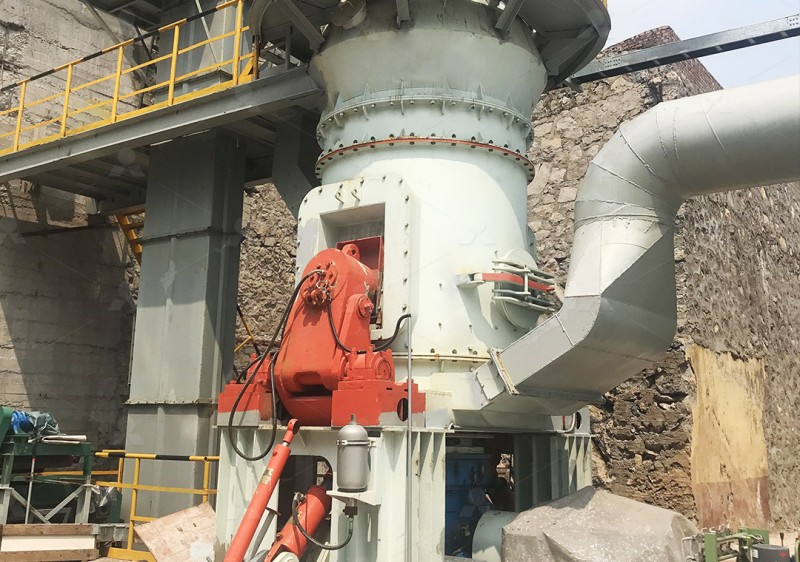

Overview of 4R Raymond Mill for coal grinding

Конструкция и принцип работы: Как это работает?

Сердце мельницы — это помольная камера, где расположены четыре ролика и помольное кольцо. Принцип работы интуитивно понятен: уголь, предварительно измельченный до фракции менее 25 мм, попадает из бункера в центральную часть. Под действием центробежной силы ролики прижимаются к кольцу, а лопатка захватывает материал и подает его в зону размола. Вентилятор создает воздушный поток, который подхватывает готовый порошок и направляет его в сепаратор. Крупные частицы возвращаются обратно на доизмельчение, а мелкие — оседают в циклоне в виде готовой продукции.

Cross-section diagram of 4R Raymond mill working principle

Почему именно 4R для угля?

Уголь — это абразивный материал, который быстро изнашивает подвижные части. Однако специалисты LIMING оптимизировали серию R именно для таких задач. Ролики и кольца из износостойкого сплава, разработанного совместно с НИИ, служат в 1.7–2 раза дольше, чем стандартная высокомарганцовистая сталь. Система воздушного потока полностью герметична, работает под разряжением, что исключает выброс пыли в атмосферу. Для угольных ТЭЦ и котельных это критично, так как позволяет соблюдать экологические нормы без дополнительных затрат на фильтры. Производительность модели 4R составляет от 0.6 до 5 тонн в час, что оптимально для локальных нужд.

Grinding zone of 4R Raymond mill roller and ring

Сравнение с другим оборудованием: Когда 4R выгоднее?

Если вашему производству требуется не просто помол, а сверхтонкий порошок (300–2500 меш), лучше рассмотреть MW Ультратонкую мельницу. Она оснащена импульсным пылеуловителем и глушителем, что снижает шум до уровня национальных стандартов. Производительность MW в пересчете на единицу энергии на 40% выше, чем у струйных мельниц. Однако для стандартного угольного порошка (60–100 меш) 4R остается непревзойденным по соотношению цена/качество. Для более сложных задач, например, измельчения шлаков или цемента, компания предлагает LM Вертикальную мельницу, которая совмещает дробление, сушку и сепарацию в одном корпусе, экономя до 50% площади цеха.

Технические характеристики: Цифры и факты

  • Входной размер: <25 мм
  • Тонкость помола: 80–325 меш (регулируется)
  • Производительность: 0.6–5 т/ч
  • Главный двигатель: 15–37 кВт
  • Количество роликов: 4

Эксплуатация и обслуживание: Минимум хлопот

Обслуживание 4R не требует специальных навыков. Замена роликов и колец производится по стандартной процедуре, а все запчасти всегда в наличии на складах LIMING. Компания, объединяя производство и продажи, несет полную ответственность за каждую единицу оборудования. Для непрерывной работы в 24/7 предусмотрена система смазки, установленная снаружи главного вала, что позволяет проводить смазку без остановки мельницы. Это особенно важно для угольных котельных, где остановка недопустима.

Spare parts stock for 4R Raymond mill roller and ring

Заключение: Инвестиция в надежность

Мельница Раймонда 4R — это не просто оборудование, это фундамент вашего бизнеса. Она сочетает в себе низкие капитальные затраты, экономию энергии и простоту управления. Если вам нужна стабильная работа без сюрпризов, выбирайте проверенную классику. Для более амбициозных задач, таких как получение ультрадисперсных порошков для производства красок или пищевых добавок, наша компания рекомендует обратить внимание на линейки MW и LUM. Свяжитесь с нашими инженерами, чтобы подобрать оптимальное решение для ваших объемов и бюджета.

Часто задаваемые вопросы (FAQ)

1. Можно ли на мельнице 4R молоть уголь влажностью более 10%?
Нет, для сырья с высокой влажностью требуется предварительная сушка или использование мельниц с функцией сушки, таких как LM вертикальная угольная мельница, которая совмещает помол и сушку в одном цикле.

2. Как часто нужно менять ролики и кольца на 4R?
Средний срок службы помольных органов составляет от 6 до 12 месяцев при работе с углем средней абразивности. Ресурс зависит от твердости сырья и режима эксплуатации. Мы рекомендуем проводить осмотр каждые 500 часов.

3. В чем разница между моделями 4R и 5R?
Главное отличие — количество роликов (4 и 5 соответственно) и, как следствие, производительность. 5R выдает до 9 т/ч, но занимает больше места и потребляет больше энергии. Для объемов до 5 т/ч 4R является более экономичным решением.

4. Подходит ли мельница для помола антрацита?
Да, антрацит (самый твердый вид угля) успешно размалывается на модели 4R. Однако мы рекомендуем установить дополнительный магнитный сепаратор на входе для защиты от металлических включений, которые могут повредить ролики.

5. Какие меры безопасности предусмотрены?
Мельница оснащена системой аварийной остановки и механическим ограничителем, предотвращающим прямой контакт ролика с кольцом. Для угольных производств обязательно использование взрывозащищенного исполнения электродвигателей и системы азотного пожаротушения (опционально).

6. Какой размер частиц на выходе?
Стандартный диапазон — от 80 до 325 меш (0.18–0.045 мм). При необходимости можно регулировать скорость сепаратора для получения более грубого или более тонкого порошка.
