Крупное помольное оборудование для производства порошка: среднескоростная угольная мельница
Введение в технологии крупномасштабного помола
В современных промышленных процессах, требующих тонкого и сверхтонкого измельчения сыпучих материалов, ключевую роль играет надежное и высокопроизводительное оборудование. Особое место в этом ряду занимают среднескоростные мельницы, предназначенные для переработки угля, известняка и других минералов в порошок с заданными характеристиками. Эти агрегаты сочетают в себе высокую производительность, энергоэффективность и способность работать в составе комплексных технологических линий.
Конструктивные особенности и принцип действия
Среднескоростная угольная мельница, часто называемая вертикальной валковой мельницей, представляет собой сложный инженерный комплекс. Ее сердцем является вращающийся помольный стол, на который через питатель подается исходный материал. Помольные валки, прижимаемые к столу гидравлической или пружинной системой, раздавливают и истирают частицы материала. Одновременно через мельницу продувается поток горячего воздуха, который выполняет сразу две функции: сушки материала и транспортировки готового порошка в сепаратор.
Ключевым узлом является динамический сепаратор, который классифицирует частицы по размеру. Крупная фракция возвращается на додорабливание, а продукт требуемой тонкости выводится из цикла. Такая замкнутая схема работы обеспечивает высокую стабильность гранулометрического состава конечного продукта.
Преимущества для крупнотоннажного производства
Использование среднескоростных мельниц дает ряд неоспоримых преимуществ для крупных предприятий энергетики, цементной и металлургической промышленности:
- Высокая единичная производительность: Современные модели способны перерабатывать до 100 тонн материала в час, что позволяет сократить количество технологических линий.
- Энергоэффективность: Конструкция, минимизирующая потери на трение, и оптимизированная аэродинамика тракта снижают удельное энергопотребление на 30–50% по сравнению с традиционными шаровыми мельницами.
- Компактность: Вертикальная компоновка и интеграция функций сушки, помола и классификации в одном корпусе значительно сокращают площадь, занимаемую оборудованием.
- Экологичность: Работа под разрежением и эффективные системы аспирации практически исключают пылевыделение в цех.
Эволюция технологий: от классических решений к инновациям
Исторически мельницы Раймонда и шаровые мельницы долгое время были основой для помола. Однако их относительно высокое энергопотребление и ограничения по производительности стимулировали разработку более совершенных агрегатов. На смену им пришли вертикальные валковые мельницы (VRM), которые стали стандартом для крупнотоннажного помола угля на ТЭЦ и сырьевых материалов в цементной промышленности.
Современный этап развития характеризуется глубокой цифровизацией. Проектирование с использованием CAD/CAE систем, производство ключевых деталей на станках с ЧПУ и оснащение мельниц системами автоматического управления (АСУ ТП) на базе PLC-контроллеров позволяют достичь беспрецедентной точности, надежности и простоты эксплуатации.
Критерии выбора оборудования
Выбор конкретной модели мельницы зависит от множества факторов:
- Характеристики сырья: Твердость (по Моосу), абразивность, начальная влажность и требуемая тонкость помола.
- Технологическая задача: Производство пылеугольного топлива (ПУТ), получение десульфуризационного известнякового порошка или переработка промышленных отходов (шлаков).
- Мощность предприятия: Необходимая часовая и годовая производительность.
- Экологические требования: Допустимые уровни шума и пылевыделения на площадке.
Для задач, требующих особо тонкого помола неметаллических минералов (кальцит, тальк, барит и др.) в химической, лакокрасочной или косметической отраслях, на первый план выходят другие технологические решения. В этом контексте стоит обратить внимание на специализированное оборудование для сверхтонкого диспергирования.
Специализированные решения для сверхтонкого помола

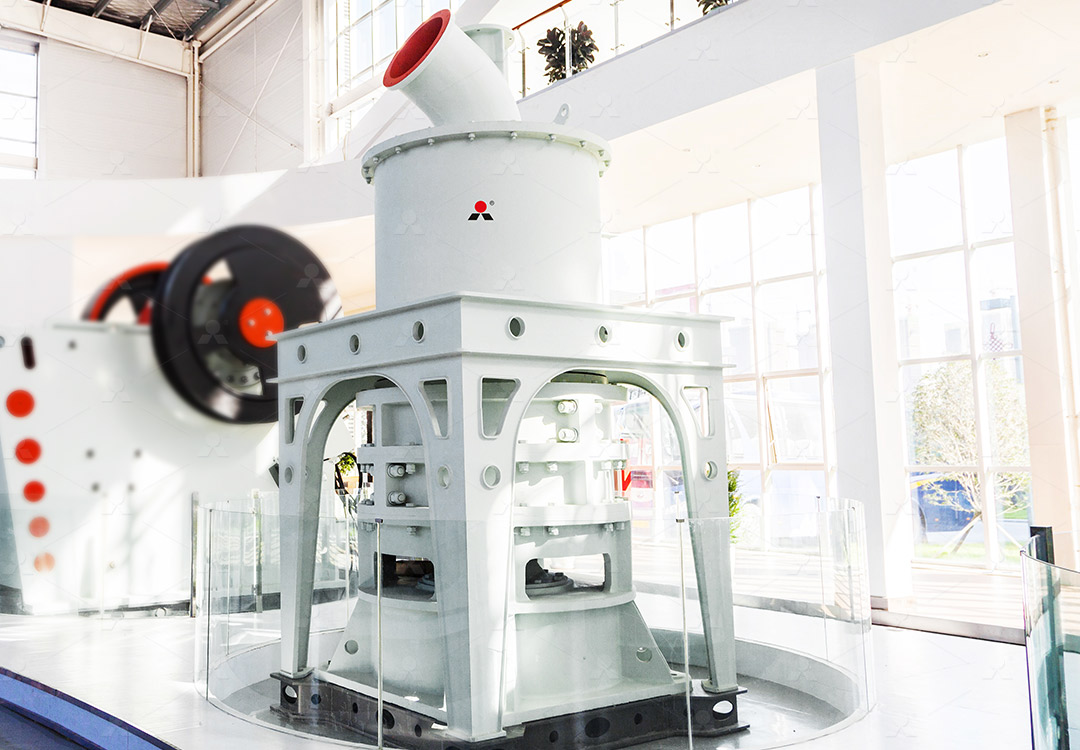

Когда речь заходит о получении порошков с тониной до 2500 меш и менее, классические среднескоростные мельницы могут быть не оптимальны. Здесь требуются агрегаты с принципиально иной кинематикой измельчения и высокоточными системами классификации. Одним из флагманских продуктов в этом сегменте является MW Ультратонкая мельница.
Это оборудование разработано для клиентов, которым критически важны параметры сверхтонкого порошка. Конструкция MW мельницы радикально отличается: в ее помольной камере полностью отсутствуют подшипники и винты, что устраняет риск загрязнения продукта из-за износа уплотнений и ослабления крепежа. Высокоэффективный импульсный пылеуловитель и система шумоглушения обеспечивают соответствие строгим экологическим нормам. Ключевая особенность — клеточный классификатор немецкой разработки, позволяющий точно регулировать тонкость помола в диапазоне от 325 до 2500 меш, достигая показателя d97 ≤ 5 мкм за один проход. При этом ее энергопотребление может быть на 70% ниже, чем у струйных мельниц.
Для еще более широкого спектра задач, включая переработку металлургических шлаков или известняка для десульфурации, идеально подходит LM Вертикальная мельница. Это универсальный «рабочий конь» для крупнотоннажного производства. Она интегрирует в одном корпусе функции дробления, сушки, измельчения, классификации и транспортировки. Ее главные козыри — исключительная надежность и низкая стоимость владения. Занимая на 50% меньше площади, чем шаровая мельница, и потребляя на 30–40% меньше энергии, LM мельница обеспечивает стабильный продукт с низким содержанием железа и возможностью гибкой настройки гранулометрии. Ее способность работать с материалом крупностью до 70 мм на входе и производительностью до 340 т/ч делает ее незаменимой для цементных заводов, ТЭЦ и металлургических комбинатов.
Заключение
Выбор помольного оборудования — стратегическое решение, определяющее эффективность всего производства на годы вперед. Современный рынок предлагает решения под любую задачу: от сверхтонкого помола дорогостоящих минералов для высокотехнологичных отраслей до гигантских вертикальных мельниц для энергетики и цементной промышленности. Ключ к успеху — четкое определение технических требований и сотрудничество с производителем, который не только поставит оборудование, но и возьмет на себя полную ответственность за его пуск, наладку и дальнейшее сервисное сопровождение, обеспечивая максимальный срок безотказной работы и доступность оригинальных запасных частей.
Часто задаваемые вопросы (FAQ)
1. В чем основное отличие среднескоростной угольной мельницы от шаровой?
Основные отличия заключаются в принципе действия, энергоэффективности и габаритах. Среднескоростная (вертикальная валковая) мельница измельчает материал раздавливанием между валками и вращающимся столом, совмещая процессы сушки и помола. Она потребляет на 30–50% меньше электроэнергии, занимает примерно в 2 раза меньше площади и обладает более высокой сушильной способностью благодаря прямому контакту материала с горячим газовым потоком.
2. Какие материалы, кроме угля, можно измельчать на вертикальной мельнице LM?
LM Вертикальная мельница является универсальным оборудованием. Помимо каменного и бурого угля, она успешно применяется для помола известняка, доломита, нефтяного кокса, гипса, шлака, клинкера и других неметаллических минералов с твердостью до 7 по Моосу. Она широко используется в цементной промышленности, энергетике (для десульфурации) и металлургии.
3. Как регулируется тонкость помола в MW Ультратонкой мельнице?
Тонкость готового продукта в MW мельнице регулируется с помощью высокоточного клеточного классификатора. Изменение скорости вращения его ротора позволяет плавно и точно настраивать граничную крупность частиц, уносимых воздушным потоком. Тонкость может варьироваться в очень широком диапазоне — от 325 до 2500 меш, что обеспечивает высокую гибкость производства.
4. Каковы основные меры по снижению шума и пыли от мельничного оборудования?
Современные мельницы, такие как MW и LM серии, проектируются с учетом экологических требований. Для снижения шума применяются звукоизолирующие кожухи, глушители на воздушных трактах и виброизолирующие опоры. Борьба с пылью ведется с помощью многоступенчатых систем аспирации: основная нагрузка ложится на высокоэффективные импульсные рукавные фильтры или электрофильтры, обеспечивающие степень очистки выше 99.9%. Вся система работает под небольшим разрежением, предотвращая пылевыделение в помещение цеха.
5. Как организовано техническое обслуживание помольных роликов в вертикальных мельницах?
Конструкция современных мельниц, например LUM или LM серий, предусматривает гидравлическую систему выдвижения помольных валков. Это позволяет, не разбирая корпус мельницы, полностью вывести валок наружу для осмотра, замены изношенных бандажей или проведения ремонтных работ. Такая система значительно сокращает время простоя оборудования при плановом техническом обслуживании.
