Кварцевый песок вибрационная мельница: технологии сверхтонкого помола

Введение в технологии измельчения кварцевого песка

Кварцевый песок является одним из наиболее востребованных материалов в современной промышленности. Его применение охватывает стекольную, керамическую, литейную, нефтегазовую и строительную отрасли. Ключевым фактором, определяющим качество конечного продукта, является тонкость помола и чистота материала. Компания LIMING Heavy Industry, обладая многолетним опытом в производстве мельничного оборудования, предлагает инновационные решения для переработки кварцевого песка.

Вибрационные мельницы представляют собой особый класс оборудования, где измельчение происходит за счет колебательных движений рабочей камеры. В отличие от традиционных шаровых или роликовых мельниц, вибрационный принцип позволяет достичь более равномерного распределения частиц по размеру и снизить энергопотребление. Однако для получения сверхтонких порошков (менее 10 микрон) требуется применение специализированных агрегатов, способных обеспечить стабильность технологического процесса.

Особенности переработки кварцевого песка

Кварцевый песок характеризуется высокой абразивностью и твердостью (7 по шкале Мооса). Это предъявляет повышенные требования к износостойкости рабочих органов мельницы. Традиционные вибрационные мельницы часто сталкиваются с проблемой быстрого износа футеровки и мелющих тел, что приводит к загрязнению продукта железом и увеличению эксплуатационных затрат.

Для решения этих задач компания LIMING разработала ряд усовершенствований, которые позволяют эффективно измельчать кварцевый песок до фракций 325-2500 меш с минимальным содержанием примесей. Особое внимание уделяется конструкции помольной камеры, где отсутствуют подшипники и винты, что исключает риск повреждения уплотнительных элементов и обеспечивает непрерывную работу в течение 24 часов.

MW Ультратонкая мельница для кварцевого песка

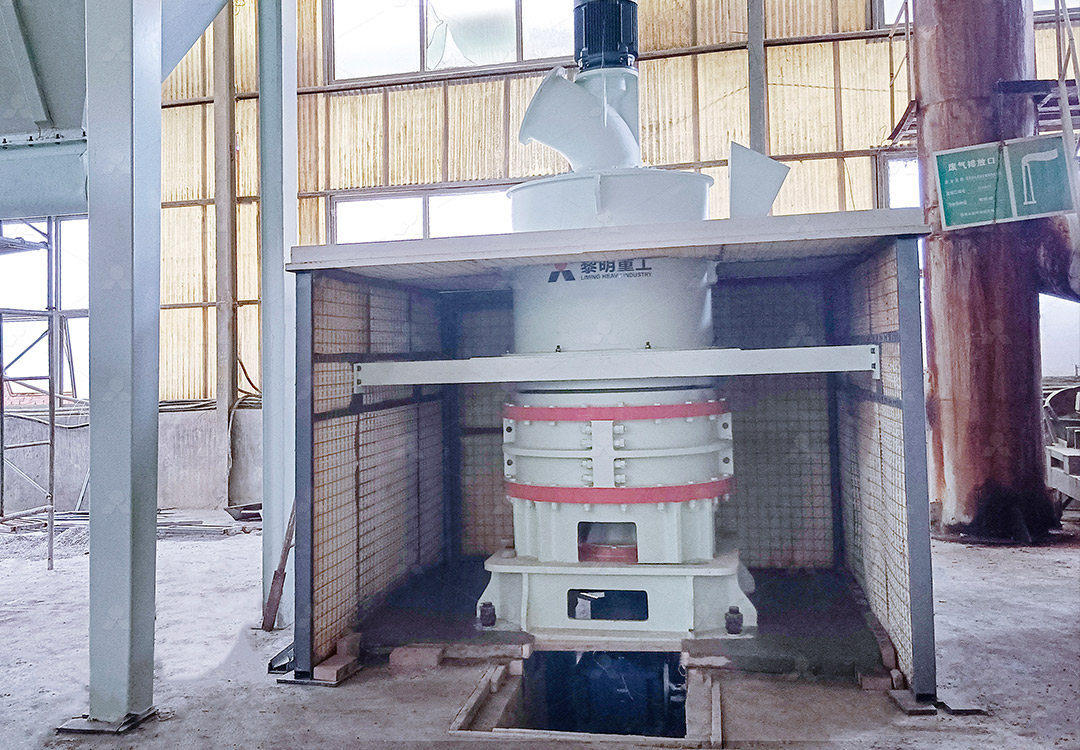

Среди линейки продукции LIMING особого внимания заслуживает MW Ультратонкая мельница. Данное оборудование специально разработано для получения сверхтонких порошков с регулируемой тонкостью помола от 325 до 2500 меш. Благодаря новой конструкции кривых помола ролика и кольца, производительность MW мельницы на 40% выше, чем у струйных и мешалочных аналогов, а выход готового продукта в 2 раза больше, чем у шаровой мельницы.

Энергопотребление системы составляет всего 30% от струйной мельницы при сохранении высокого качества помола. Клеточный классификатор порошка, разработанный по немецким технологиям, обеспечивает высокую точность разделения. Показатель d97≤5μm достигается за один проход, что особенно важно для производства высококачественного кварцевого наполнителя для лакокрасочной и косметической промышленности.

Принцип работы MW мельницы

Рабочий процесс MW ультратонкой мельницы организован следующим образом: двигатель через редуктор приводит во вращение главный вал и поворотные плиты. Десятки роликов катятся по дорожке кольца, осуществляя многоступенчатое измельчение материала. Предварительно дробленый кварцевый песок (0-20 мм) подается в центральную часть верхней поворотной плиты через элеватор и вибропитатель.

Под действием центробежной силы материал последовательно проходит три этапа помола. Воздушный поток, создаваемый воздуходувкой, уносит измельченный порошок в классификатор, где крупные частицы отделяются и возвращаются на повторное измельчение. Готовый продукт собирается в циклонном коллекторе и выгружается через разгрузочный клапан. Система оснащена высокоэффективным импульсным пылеуловителем и глушителями, что обеспечивает полное соответствие экологическим стандартам.

LUM Ультратонкая вертикальная мельница: альтернативное решение

Для клиентов, ориентированных на высокую производительность при переработке кварцевого песка, компания LIMING предлагает LIMING LUM Ультратонкую вертикальную мельницу. Это оборудование объединяет сверхтонкий помол, классификацию и транспортировку в едином компактном корпусе. В конструкции применены новейшие технологии роликового измельчения с Тайваня и технологии классификации порошка из Германии.

LUM мельница позволяет получать готовый продукт с тонкостью 325-2500 меш при производительности 5-18 т/ч. Уникальная конструкция кривой помола предотвращает длительное пребывание материала в камере, что исключает повторный помол и снижает содержание железа в конечном продукте. Это особенно важно для производства кварцевого концентрата высокой белизны, используемого в производстве стекла и керамики.

Энергопотребление LUM мельницы на 30-50% ниже по сравнению с обычными мельницами благодаря системе многоступенчатой классификации и PLC-управлению. Технология двойного ограничения контактной зоны между роликом и футеровкой предотвращает разрушительные вибрации при случайных перегрузках, что особенно актуально при переработке кварцевого песка с переменной влажностью и гранулометрическим составом.

Сравнение технологий вибрационного помола

Традиционные вибрационные мельницы для кварцевого песка имеют ряд ограничений: высокий уровень шума, сложность обслуживания, ограниченная возможность регулировки тонкости помола. Оборудование LIMING лишено этих недостатков благодаря применению цифровых технологий обработки и модульной конструкции.

Все ключевые узлы мельниц изготавливаются на станках с ЧПУ, что гарантирует высокую точность сопряжения деталей. Достаточный запас оригинальных запасных частей на складе производителя позволяет минимизировать простои оборудования. Техническое сопровождение осуществляется на всех этапах эксплуатации: от пусконаладки до планового ремонта.

Экономическая эффективность применения

Переход с традиционных шаровых или струйных мельниц на оборудование LIMING для измельчения кварцевого песка обеспечивает снижение эксплуатационных затрат на 30-70%. Основные факторы экономии: меньшее энергопотребление, увеличенный межремонтный период, снижение затрат на замену изнашиваемых частей.

Например, при производительности 10 т/ч и тонкости помола 800 меш, эксплуатация MW мельницы позволяет сэкономить до 2,5 млн рублей ежегодно только на электроэнергии по сравнению со струйной мельницей аналогичной мощности. При этом качество готового порошка соответствует международным стандартам для использования в производстве сухих строительных смесей и лакокрасочных материалов.

Техническая поддержка и сервис

Компания LIMING, совмещающая производство и продажи, несет полную ответственность за каждую изготовленную единицу оборудования. Клиентам предоставляются технические услуги и оригинальные запасные части, обеспечивающие бесперебойную работу мельницы в течение всего срока эксплуатации. Инженеры компании проводят обучение персонала заказчика, разрабатывают индивидуальные схемы компоновки оборудования с учетом особенностей производственной площадки.

FAQ

1. Какая максимальная влажность кварцевого песка допускается при помоле на MW мельнице? Рекомендуемая влажность исходного материала не должна превышать 10%. При более высокой влажности рекомендуется предварительная сушка в специальном сушильном барабане.

2. Какая тонкость помола достигается при переработке кварцевого песка на LUM мельнице? LUM мельница позволяет регулировать тонкость от 325 до 2500 меш (d97≤5μm). Для кварцевого песка оптимальная тонкость составляет 600-1250 меш для большинства промышленных применений.

3. Как часто требуется замена изнашиваемых частей в MW мельнице? Срок службы помольных роликов и колец из износостойкого сплава составляет 1,7-2,5 раза дольше по сравнению с традиционными деталями из высокомарганцевой стали. Для кварцевого песка замена деталей требуется через 2000-3000 часов работы.

4. Можно ли использовать MW мельницу для помола других материалов? Да, оборудование универсально. Подходит для известняка, кальцита, доломита, нефтяного кокса, гипса, барита, мрамора, талька и других материалов твердостью до 9 по шкале Мооса.

5. Какие требования к фундаменту для установки LM вертикальной мельницы? LM мельница может устанавливаться на открытом воздухе без капитального фундамента. Для MW и LUM мельниц требуется бетонное основание толщиной 300-500 мм с виброизоляцией.

6. Как осуществляется удаление примесей (железа, металла) из готового продукта? В MW и LUM мельницах отсутствуют подшипники и винты в помольной камере, что исключает попадание металлических частиц. Для дополнительной очистки рекомендуется установка магнитного сепаратора на выходе готового продукта.

7. Какое дополнительное оборудование необходимо для организации производства? Помимо мельницы, требуется молотковая дробилка для предварительного дробления, элеватор, вибропитатель, циклонный коллектор, пылеуловитель, воздуходувка и система управления. Компания LIMING предлагает комплектные поставки под ключ.

8. Сколько времени занимает монтаж и пусконаладка мельницы на площадке заказчика? Монтаж MW мельницы занимает 5-7 рабочих дней, LUM мельницы – 7-10 дней. Пусконаладочные работы проводятся в течение 2-3 дней после завершения монтажа. Обучение персонала осуществляется параллельно с наладкой.
