Каменная 3R мельница Раймонд: Эволюция классики в современном помоле

Каменная 3R мельница Раймонд: Эволюция классики в современном помоле

В мире промышленного измельчения материалов мельница Раймонд занимает особое, почти легендарное место. Разработанная более века назад, она стала прародительницей целого класса оборудования для тонкого помола. Сегодня, говоря о «каменной 3R мельнице Раймонд», мы подразумеваем не просто исторический артефакт, а проверенную временем конструктивную схему, которая, пройдя через множество модернизаций, продолжает оставаться актуальной для ряда производственных задач.

Принцип работы и сфера применения классической схемы

Классическая 3R мельница (где «R» обозначает количество помольных роликов – rollers) работает по принципу раздавливания и истирания материала между вращающимися роликами и неподвижным кольцевым помольным столом (чашей). Под действием центробежной силы ролики прижимаются к внутренней поверхности кольца, а лопатки подхватывают подаваемый материал и направляют его в зону контакта. После измельчения воздушный поток, создаваемый вентилятором, уносит порошок в сепаратор, где происходит разделение на фракции: готовый продукт отправляется в коллектор, а крупные частицы возвращаются на доизмельчение.

Такая конструкция обеспечивает относительную простоту, надежность и энергоэффективность при обработке неабразивных и среднеабразивных материалов с твердостью до 7 по Моосу. Традиционно эти мельницы находят применение в горнодобывающей промышленности, производстве строительных материалов (помол известняка, гипса, доломита), в металлургии и энергетике (приготовление угольной пыли для ТЭС).

От классики к современности: эволюция требований

Однако прогресс не стоит на месте. Современные технологии предъявляют новые, более строгие требования к тонкости помола, однородности частиц, энергопотреблению и экологичности производства. Классическая схема Раймонда, особенно в её базовом исполнении, может сталкиваться с ограничениями при необходимости получения сверхтонких порошков (мельче 325 меш) с высокой производительностью. Повышенный износ деталей при работе с более твердыми материалами, относительно высокий уровень шума и сложности с точной настройкой гранулометрического состава стали вызовами, на которые ответили инженеры следующего поколения.

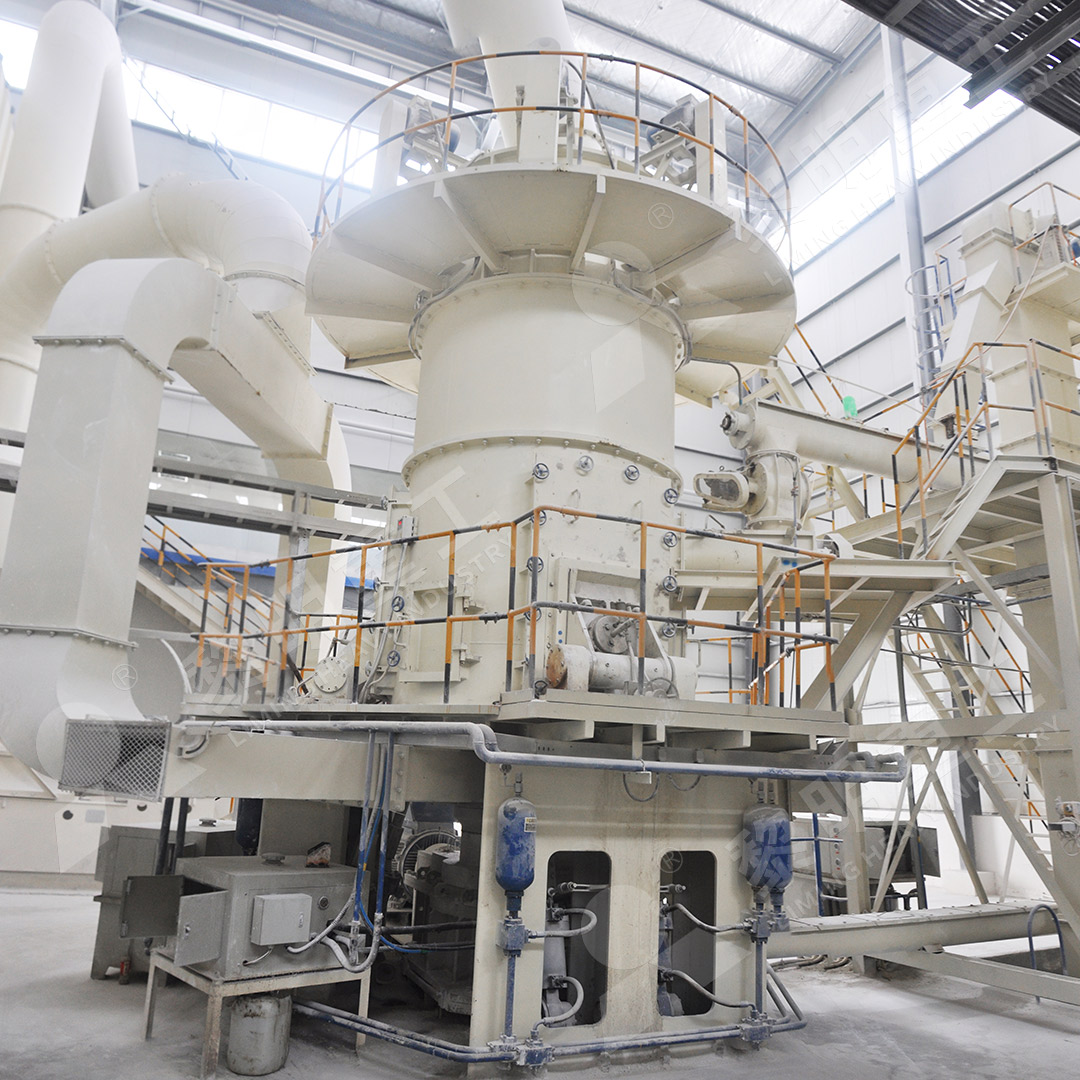

Прямой наследник и технологический прорыв: MW Ультратонкая мельница

Эволюционным развитием идей, заложенных в мельницах ударно-отражательного действия, стала MW Ультратонкая мельница. Это оборудование представляет собой качественный скачок, сохраняя преимущества замкнутого цикла с воздушной сепарацией, но кардинально улучшая ключевые параметры.

Главным отличием и преимуществом MW мельницы является её способность достигать тонкости помола в диапазоне от 325 до 2500 меш (d97 ≤ 5 мкм) за один проход. Это стало возможным благодаря применению высокоэффективного клеточного классификатора немецкой разработки, который обеспечивает исключительную точность разделения частиц. При этом производительность на 40% выше, чем у струйных и мешалочных мельниц, а энергопотребление системы составляет лишь 30% от струйной. Конструкция помольной камеры, в которой отсутствуют подшипники и винты, устраняет ключевые точки отказа, повышая надежность и позволяя организовать круглосуточную работу.

Экологический аспект также проработан досконально: встроенный импульсный пылеуловитель и система глушителей сводят к минимуму выбросы пыли и уровень шума, что делает MW мельницу идеальным решением для современных высокотехнологичных производств в химической, фармацевтической, косметической и пищевой отраслях, где требуется сверхтонкий порошок высочайшей чистоты.

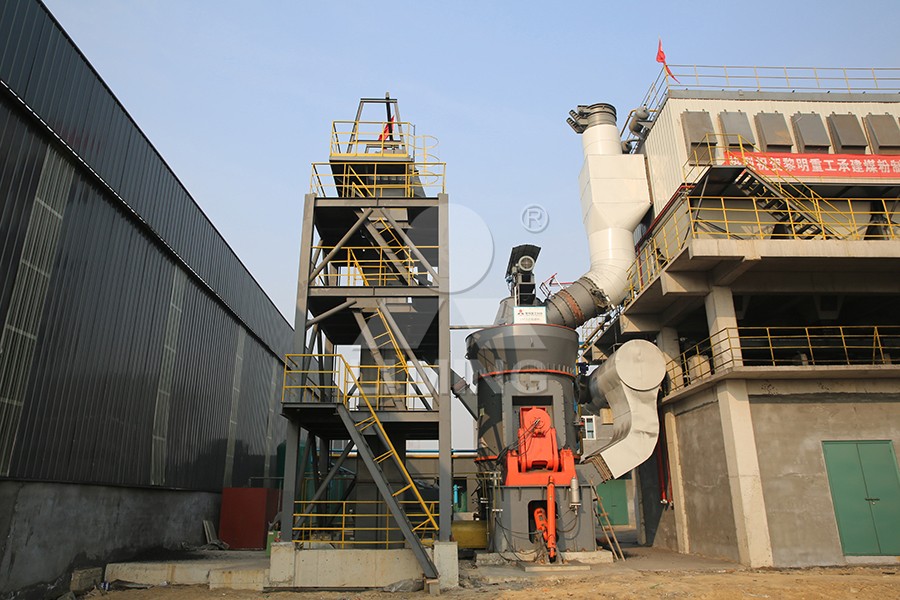

Вертикальный вектор развития: LUM Ультратонкая вертикальная мельница

Параллельно развивалось и другое направление – вертикальные мельницы. Ярким представителем этого класса является LUM Ультратонкая вертикальная мельница. Это оборудование, вобравшее в себя передовые технологии роликового измельчения и классификации, представляет собой целый технологический комплекс, объединяющий помол, классификацию и транспортировку.

Ключевые инновации LUM мельницы – это уникальная кривая помола роликов и стола, способствующая формированию стабильного слоя материала, и интеллектуальная система многоступенчатой классификации с управлением через PLC. Такое решение позволяет не только тонко регулировать гранулометрический состав, но и быстро перенастраивать мельницу под разные задачи. Технология двойного ограничения (электронного и механического) защищает сердце агрегата от разрушительных вибраций, а обратимая конструкция с гидравлической системой делает обслуживание тяжелых помольных роликов быстрым и безопасным.

Заключение

Таким образом, «каменная 3R мельница Раймонд» – это не просто страница истории, а прочный фундамент, на котором построены современные высокоэффективные технологии измельчения. Такие решения, как MW Ультратонкая мельница и LUM Ультратонкая вертикальная мельница, являются закономерным развитием классических принципов, доведя их до уровня, отвечающего самым строгим требованиям XXI века к производительности, точности, экономичности и экологичности.

Часто задаваемые вопросы (FAQ)

1. В чем основное отличие MW Ультратонкой мельницы от классической мельницы Раймонд?

Основное отличие заключается в конечной тонкости продукта и эффективности. MW мельница оснащена высокоточным клеточным классификатором и оптимизированной камерой помола, что позволяет достигать тонкости до 2500 меш (d97≤5 мкм) за один цикл, в то время как классический Раймонд обычно работает в диапазоне до 325-400 меш. Кроме того, MW мельница демонстрирует на 40% более высокую производительность при значительно меньшем энергопотреблении.

2. Какие материалы можно эффективно измельчать на MW Ультратонкой мельнице?

Оборудование предназначено для сверхтонкого помола невоспламеняющихся и невзрывоопасных материалов с твердостью до 7 по Моосу. Это включает известняк, кальцит, доломит, тальк, барит, мрамор, гипс, угольный порошок, нефтяной кокс и аналогичные материалы. Оно широко востребовано в химической промышленности, производстве красок, пластиков, косметики, фармацевтических препаратов и пищевых добавок.

3. Как решается проблема пылеудаления и шума на современном оборудовании?

MW Ультратонкая мельница проектировалась с учетом строгих экологических норм. Она в стандартной комплектации оснащена высокоэффективным импульсным пылеуловителем, который обеспечивает степень очистки воздуха выше 99%. Дополнительно установлены глушители и шумозащитные камеры, снижающие уровень шума работы всей системы до значений, соответствующих национальным и международным экологическим стандартам.

4. Насколько сложно обслуживание таких мельниц?

Конструкция современных мельниц, таких как MW и LUM, предусматривает повышенную ремонтопригодность. Например, в MW мельнице в помольной камере отсутствуют подшипники и винты, что устраняет частые точки износа. Смазка главного вала проводится снаружи без остановки оборудования. В LUM мельнице реализована обратимая конструкция с гидравликой для легкого вывода роликов. Компания-производитель обеспечивает полное техническое сопровождение и поставку оригинальных запасных частей.

5. Можно ли интегрировать новое оборудование в существующую технологическую линию?

Да, и MW, и LUM мельницы проектируются как самостоятельные технологические модули, которые могут быть интегрированы в существующие линии. Для этого необходима оценка параметров подачи материала, требований к продукту на выходе и характеристик вспомогательного оборудования (элеваторы, питатели, система аспирации). Наши инженеры предоставляют консультации по адаптации и модернизации технологических цепочек.
