Как работает мельница для размола угля

Введение: почему важен правильный выбор мельницы для угля

Уголь остаётся одним из ключевых источников энергии для тепловых электростанций, цементных заводов и промышленных котельных. Качество его сжигания напрямую зависит от тонкости помола: чем мельче и равномернее порошок, тем выше КПД топки и меньше выбросов. Однако не каждая мельница способна обеспечить стабильную работу с углём разной влажности, зольности и абразивности. В этой статье мы разберём, как устроена и функционирует типичная мельница для размола угля, какие конструктивные особенности позволяют добиться высокой производительности и низкого энергопотребления, а также познакомим вас с современными решениями от компании LIMING.

Основные этапы подготовки угля к помолу

Перед тем как уголь попадёт в помольную камеру, он проходит предварительную обработку. Сырьё, добытое из карьера, содержит куски размером до 300–500 мм. Дробление осуществляется в щековых или молотковых дробилках, которые уменьшают частицы до 10–50 мм. После дробления материал направляется в бункер-накопитель, откуда через вибрационный питатель или шнек подаётся в мельницу. Важно отметить, что некоторые мельницы, например вертикальные угольные мельницы LM, способны одновременно сушить и измельчать уголь, используя поток горячего воздуха, что исключает необходимость в отдельной сушильной установке.

Принцип работы роликовых и валковых мельниц для угля

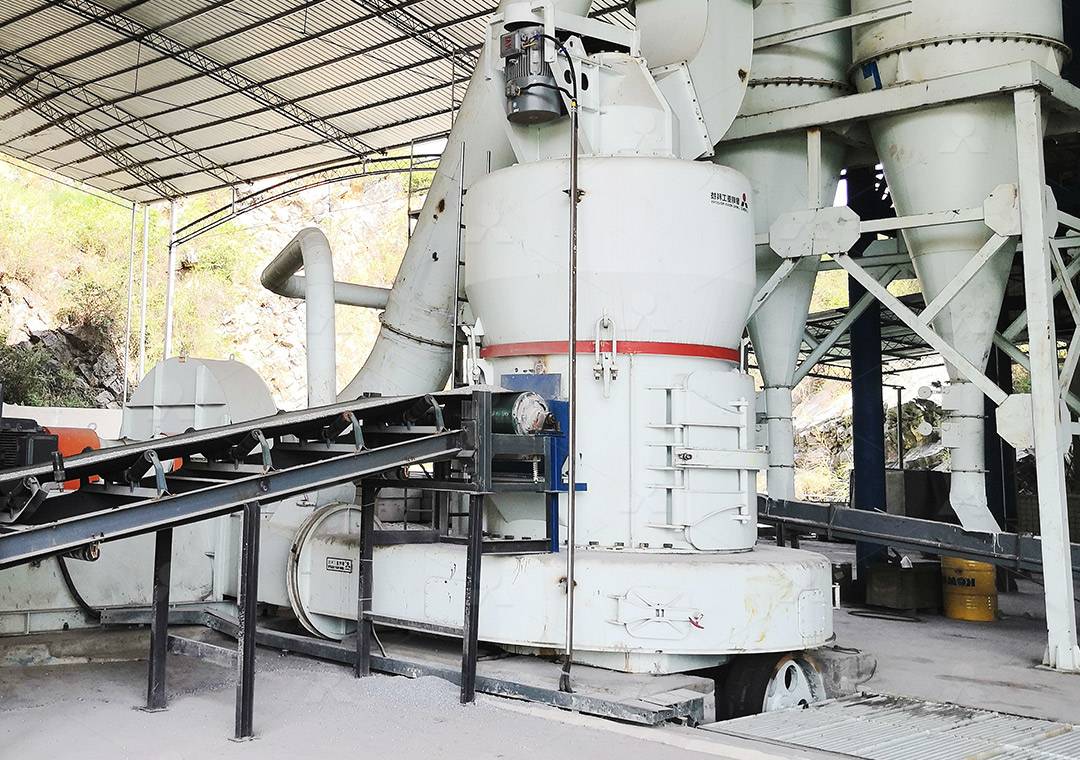

Большинство современных промышленных мельниц для угля — это вертикальные роликовые или валковые агрегаты. Их работа основана на измельчении материала между вращающимся помольным столом и неподвижными или качающимися роликами. Главный электродвигатель через редуктор приводит во вращение стол. Уголь попадает в центр стола, под действием центробежной силы перемещается к краям и попадает под ролики. Крупные частицы раздавливаются, а более мелкие прессуются в слой, где происходит межчастичное истирание. Измельчённый материал уносится воздушным потоком через воздушное кольцо в сепаратор: крупные фракции возвращаются на доизмельчение, а готовый порошок улавливается циклоном или рукавным фильтром. Именно такая схема реализована в наших вертикальных мельницах LM для угля — они сочетают дробление, сушку и классификацию в одной компактной установке, экономя до 50%% площади по сравнению с шаровыми мельницами.

Ключевые узлы и их влияние на эффективность

В любой угольной мельнице можно выделить несколько критических компонентов.

• Помольный стол и ролики. От их геометрии и износостойкости зависит срок службы оборудования и качество помола. В мельницах LIMING применяются ролики с уникальной криволинейной поверхностью, которая обеспечивает равномерный слой материала и исключает прямой контакт металла с металлом при вибрациях.
• Сепаратор (классификатор). Точность разделения частиц по размеру определяет тонкость готового порошка. Для угольных мельниц типична тонкость 80–200 меш (74–177 мкм). В моделях LM и LUM используется клеточный классификатор, разработанный с учётом немецких технологий, что позволяет получать высокую однородность продукта.
• Система подачи и смазки. В мельницах MW ультратонкой серии подшипники вынесены за пределы помольной камеры, что исключает риск загрязнения смазки угольной пылью и позволяет работать круглосуточно без остановок на обслуживание.
• Пылеуловитель и шумоглушитель. Современные экологические нормы требуют минимального выброса пыли. Импульсные рукавные фильтры, которыми оснащаются все агрегаты LIMING, улавливают до 99,9%% частиц, а глушители снижают уровень шума до фоновых значений.

Особого внимания заслуживает мельница сверхтонкого помола MW. Её конструкция не содержит подшипников и винтов внутри рабочей камеры — это исключает ослабление крепежа и повреждение уплотнений. Производительность MW на 40%% выше, чем у струйных аналогов, а энергопотребление составляет всего 30%% от них. Тонкость помола регулируется от 325 до 2500 меш (от 44 до 5 мкм), что открывает возможности для переработки угля в высококачественное топливо для энергетики и добавок в строительные смеси.

Сравнение шаровых и вертикальных мельниц для угля

Шаровые мельницы долгое время оставались стандартом для размола угля, но сегодня уступают позиции вертикальным роликовым агрегатам. Основные отличия:

Например, вертикальная угольная мельница LM с входным размером до 50 мм и производительностью от 5 до 100 т/ч позволяет получить порошок с содержанием остатка на сите R0.08 менее 5% при влажности исходного угля до 20%. Время пребывания материала в мельнице — всего 2–3 минуты, что исключает перегрев и снижает риск самовозгорания.

Особенности эксплуатации и обслуживания

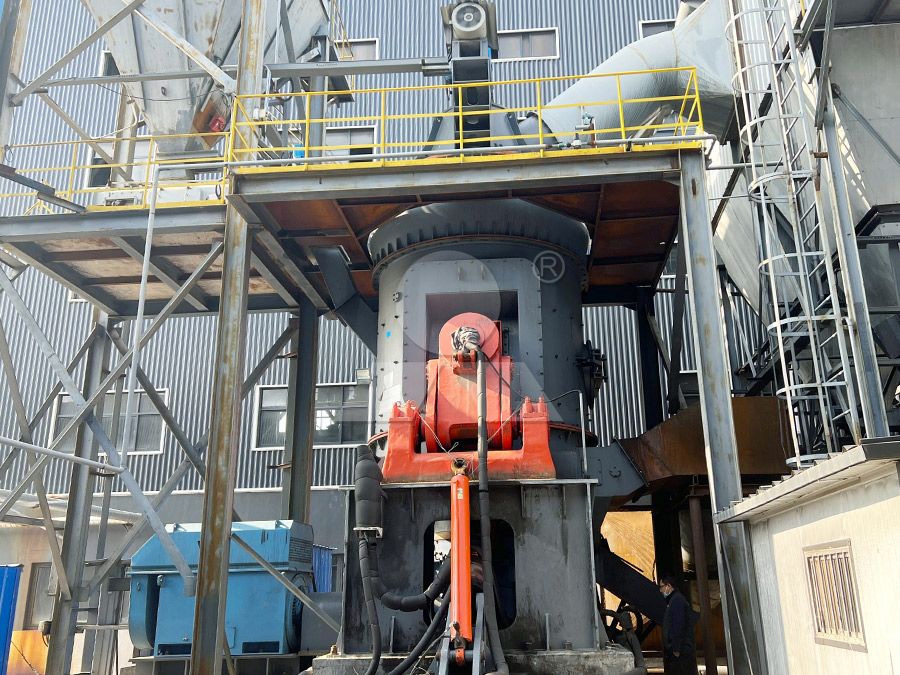

Надёжность угольной мельницы — залог стабильной работы всей котельной. Поэтому компания LIMING уделяет особое внимание цифровой обработке деталей на станках с ЧПУ: резка, гибка, фрезеровка и покраска выполняются автоматически, что гарантирует геометрическую точность сопрягаемых узлов. В результате мельницы LM и MW работают без вибраций даже при переменной загрузке. Для обслуживания предусмотрены гидравлические системы отвода роликов — оператор может быстро извлечь ролик из корпуса для замены обоймы или футеровки, не останавливая производство надолго. На складе всегда поддерживается достаточный запас оригинальных запчастей, что особенно важно для угольных электростанций, где простой недопустим.

Заключение: какую мельницу выбрать для угля

Выбор зависит от конкретных задач. Если вам требуется сверхтонкий помол (например, для приготовления водоугольного топлива или активированного угля), обратите внимание на мельницу MW Ультратонкую с диапазоном тонкости 325–2500 меш и производительностью до 25 т/ч. Для традиционного пылеугольного сжигания на ТЭЦ или цементных заводах оптимальна вертикальная угольная мельница LM, которая сочетает низкое энергопотребление с возможностью сушки и помола за один проход. Обе модели производятся компанией LIMING с использованием цифровых технологий и полным циклом контроля качества. Не откладывайте модернизацию — правильная мельница окупается за счёт снижения расхода угля и электроэнергии уже в первый год эксплуатации.

Часто задаваемые вопросы (FAQ)

1. Какую влажность угля может перерабатывать мельница LM?
   Мельница LM способна сушить и измельчать уголь с влажностью до 20% благодаря встроенному потоку горячего воздуха. Для более влажного сырья рекомендуется предварительная подсушка.
2. Можно ли регулировать тонкость помола в мельнице MW без остановки?
   Да, тонкость регулируется изменением скорости вращения клеточного классификатора. Переход с 325 на 2500 меш занимает несколько минут и не требует остановки оборудования.
3. Какие меры безопасности предусмотрены для предотвращения взрыва угольной пыли?
   Все мельницы LIMING оснащены взрыворазрядными клапанами, системой инертизации азотом (опционально) и датчиками температуры. Пылеуловитель работает под разрежением, что исключает утечку пыли наружу.
4. Как часто нужно заменять ролики и футеровки?
   Срок службы зависит от абразивности угля. В среднем комплект роликов и футеровок выдерживает 8000–12000 часов работы. Детали из износостойкого сплава, используемые LIMING, увеличивают этот ресурс в 1,7–2,5 раза по сравнению со стандартными.
5. Может ли одна мельница работать с разными материалами, например углём и известняком?
   Да, вертикальные мельницы LM и MW подходят для помола известняка, кальцита, доломита и других неметаллических руд. Достаточно изменить настройки классификатора и давление роликов. Однако для перехода с угля на другой материал требуется очистка системы.
6. Какой срок поставки и монтажа мельницы LM производительностью 50 т/ч?
   Стандартный срок изготовления — 60–90 рабочих дней. Монтаж силами специалистов LIMING занимает 2–4 недели в зависимости от сложности фундамента и инфраструктуры площадки.
7. Какая гарантия на оборудование LIMING?
   Мы предоставляем гарантию 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. В период гарантии обеспечиваем бесплатную замену дефектных запчастей и техническую поддержку онлайн.
