Интеллектуальная система управления угольной мельницей для известковой печи

Интеллектуальная система управления угольной мельницей для известковой печи

Современное производство извести предъявляет высокие требования к качеству и стабильности технологических процессов. Ключевым звеном, определяющим эффективность работы известковой печи, является подготовка угольной пыли – основного топлива для обжига. Традиционные системы управления зачастую не способны обеспечить необходимую точность дозирования, тонкость помола и оперативную реакцию на изменение параметров сырья. Внедрение интеллектуальной системы управления угольной мельницей становится стратегическим решением для повышения рентабельности, снижения энергозатрат и гарантии экологической безопасности.

Вызовы традиционного помола угля для обжига извести

Процесс подготовки угольной пыли для известковых печей сопряжён с рядом технологических сложностей. Непостоянство характеристик угля (влажность, зольность, калорийность) требует гибкой адаптации режимов работы мельницы. Недостаточная тонкость помола приводит к неполному сгоранию, потерям топлива и увеличению выбросов. Избыточная тонкость, в свою очередь, означает перерасход электроэнергии и повышенный износ оборудования. Ручное управление этими параметрами не может обеспечить оптимальный баланс между качеством продукта и экономическими показателями.

Архитектура интеллектуальной системы управления

Интеллектуальная система представляет собой комплекс аппаратных и программных средств, построенных на принципах промышленного Интернета вещей (IIoT) и предиктивной аналитики. Её ядром является PLC-контроллер, собирающий данные в реальном времени с сети датчиков: расходомеры сырого угля и горячего воздуха, датчики температуры на входе и выходе мельницы, анализаторы тонкости готовой угольной пыли, датчики давления в системе, вибродатчики для мониторинга состояния подшипников и редуктора.

На основе этих данных система с помощью встроенных алгоритмов искусственного интеллекта непрерывно оптимизирует работу мельницы. Алгоритмы машинного обучения, натренированные на исторических данных конкретного производства, прогнозируют поведение системы при изменении входных параметров и заранее корректируют настройки. Например, при увеличении влажности угля система автоматически увеличит подачу горячего воздуха для сушки и скорректирует скорость классификатора для поддержания заданной тонины помола.

Ключевые преимущества внедрения интеллектуального управления

1. Стабильность качества угольной пыли: Автоматическое поддержание гранулометрического состава (d97) в заданном диапазоне обеспечивает равномерное и полное сгорание в печи, что напрямую влияет на качество обожжённой извести и снижение пережога.
2. Максимальная энергоэффективность: Система постоянно рассчитывает оптимальное соотношение «производительность/энергопотребление», минимизируя удельные затраты на тонну готовой пыли. Динамическое управление скоростью вращения сепаратора и подачей материала позволяет избежать работы оборудования вхолостую.
3. Предиктивное обслуживание: Анализ вибраций и температурных трендов позволяет прогнозировать остаточный ресурс критических узлов (роликов, подшипников, редуктора) и планировать их замену до возникновения аварийной остановки.
4. Экологическая безопасность: Точный контроль над процессом предотвращает выброс недожжённых частиц и оптимизирует работу аспирационных систем, таких как импульсные пылеуловители.
5. Удобство оператора: Весь процесс визуализирован на человеко-машинном интерфейсе (HMI). Оператор видит не просто текущие показания, а тренды, рекомендации системы и прогнозы, что позволяет перейти от реактивного к проактивному управлению.

Выбор технологичного оборудования как основа для интеллектуализации

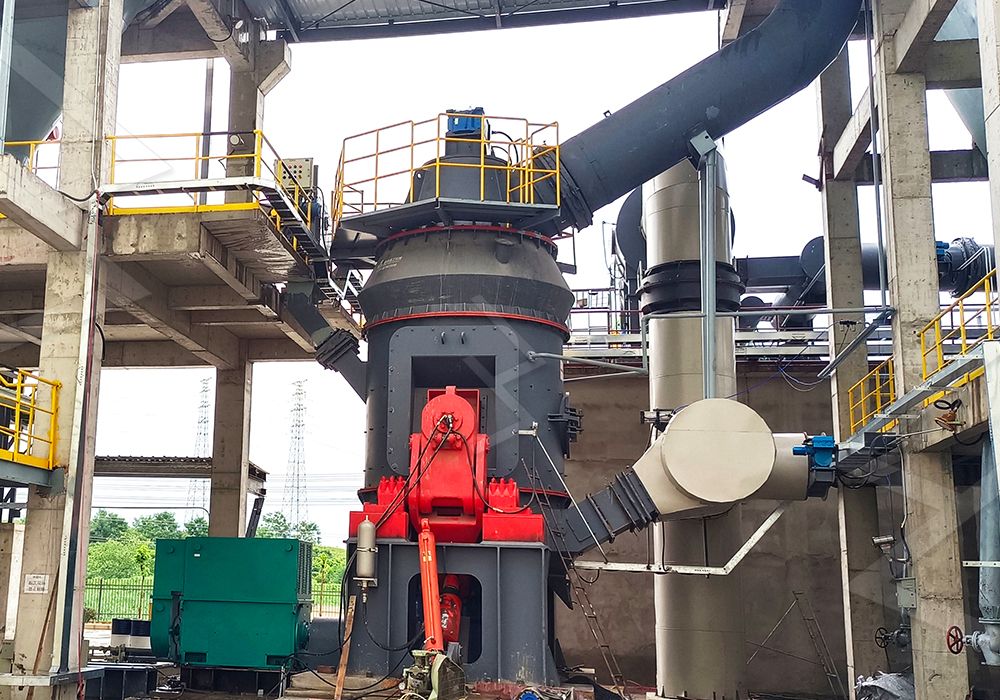

Эффективность любой системы управления ограничена возможностями самого оборудования. Для создания по-настоящему «умного» контура управления необходима мельница, изначально обладающая высокой степенью автоматизации, надёжностью и точностью регулировок. В этом контексте идеальным решением для приготовления угольной пыли в составе известкового завода является Вертикальная угольная мельница LM.

Данное оборудование, с производительностью от 5 до 100 т/ч, изначально спроектировано для интеграции в комплексные АСУ ТП. Его ключевые особенности полностью соответствуют задачам интеллектуального управления:

• Высокая эффективность помола и сушки: Экономия электроэнергии до 40–50% по сравнению с шаровой мельницей создает значительный потенциал для оптимизации.
• Короткое время пребывания материала (2–3 минуты): Позволяет системе управления быстро реагировать на корректировки и минимизирует инерционность процесса.
• Гидравлическая система регулировки давления помола: Обеспечивает плавное и точное дистанционное управление усилием на роликах, что является критически важным входным параметром для алгоритмов оптимизации.
• Полная автоматизация: Мельница готова к работе в режиме дистанционного управления по командам от верхнеуровневой системы.
• Стабильное качество продукта: Узкое распределение частиц по размерам и хорошая текучесть пыли облегчают задачу поддержания постоянных параметров.

Для проектов, где требуется особая тонкость и универсальность при помоле не только угля, но и самого известняка для иных технологических линий, мы также рекомендуем рассмотреть LUM Ультратонкую вертикальную мельницу. Её многоступенчатая система классификации с управлением от PLC и технология двойного ограничения обеспечивают беспрецедентную точность регулировки тонкости в диапазоне, необходимом для самых требовательных применений.

Интеграция с АСУ ТП известкового завода

Интеллектуальная система управления угольной мельницей не является изолированным решением. Её максимальная отдача достигается при интеграции в общую автоматизированную систему управления технологическим процессом (АСУ ТП) всего завода. В таком случае система мельницы получает данные от печи обжига (например, температуру в зонах, состав отходящих газов) и может адаптивно менять характеристики угольной пыли для поддержания оптимального температурного профиля печи.

Таким образом, создаётся сквозной интеллектуальный контур: от подготовки сырья и топлива до управления процессом обжига. Это следующий шаг к созданию полностью автономного «цифрового» известкового завода.

Заключение

Внедрение интеллектуальной системы управления на базе современного оборудования, такого как Вертикальная угольная мельница LM, трансформирует подготовку топлива из вспомогательной операции в стратегический инструмент повышения конкурентоспособности. Это инвестиция, которая окупается за счёт существенного снижения эксплуатационных расходов, гарантии стабильного качества продукции, минимизации рисков внеплановых остановок и строгого соблюдения экологических норм. Будущее известковой промышленности – за глубокой автоматизацией и данно-ориентированным управлением, и начинается это будущее у бункера угольной мельницы.

Часто задаваемые вопросы (FAQ)

1. Можно ли интегрировать интеллектуальную систему управления в уже работающую старую угольную мельницу?

Да, это возможно, но степень модернизации и конечная эффективность будут зависеть от технического состояния и конструктивных особенностей существующего оборудования. Наиболее полно преимущества интеллектуального управления раскрываются при работе с современными мельницами, изначально оснащёнными необходимыми датчиками и исполнительными механизмами с дистанционным управлением (например, частотными приводами, сервоклапанами).

2. Как система обеспечивает постоянную тонкость помола при изменении свойств угля?

Система в реальном времени анализирует косвенные параметры (например, перепад давления на мельнице, нагрузку на двигатель) и данные от онлайн-анализатора тонкости (если он установлен). Используя предиктивную модель, она корректирует скорость классификатора, подачу материала и температуру сушки, чтобы компенсировать изменения во входном сырье и поддерживать параметр d97 в заданном диапазоне.

3. Требуется ли постоянное присутствие высококвалифицированного оператора для работы такой системы?

Нет, одна из основных задач системы – снизить зависимость процесса от человеческого фактора и упростить управление. После настройки и обучения алгоритмов система работает в автоматическом режиме. Роль оператора смещается от непрерывного контроля к надзору, анализу отчётов, формируемых системой, и вмешательству только в нештатных ситуациях, на которые система сама выдаст предупреждение.

4. Каков типичный срок окупаемости таких проектов?

Срок окупаемости инвестиций в интеллектуальную систему управления и современное оборудование, такое как мельница LM, обычно составляет от 1,5 до 3 лет. Это достигается за счёт экономии электроэнергии (до 30-50%), снижения расхода топлива в печи за счёт более качественной пыли, уменьшения затрат на ремонты благодаря предиктивному обслуживанию и сокращения потерь от брака.

5. Обеспечивает ли система безопасность работы?

Да, безопасность является приоритетом. Система непрерывно мониторит ключевые параметры, такие как температура подшипников и редуктора, уровень CO в мельнице (риск самовозгорания), давление. При приближении к опасным значениям система автоматически переводит оборудование в безопасный режим или инициирует остановку по предусмотренному алгоритму, предотвращая аварию.
