Глиняная вертикальная мельница

Глиняная вертикальная мельница: современные решения для тонкого помола

В современной промышленности обработки минерального сырья, особенно в секторах производства строительных материалов, керамики и огнеупоров, глина остается одним из ключевых материалов. Ее подготовка — измельчение и сушка — является критически важным этапом, определяющим качество конечной продукции. В этом контексте вертикальные мельницы зарекомендовали себя как наиболее эффективное и экономичное оборудование, предлагающее комплексное решение для переработки глинистых материалов.

Эволюция технологий помола глины

Исторически для помола глины использовались шаровые мельницы и мельницы Раймонда. Несмотря на свою надежность, эти системы обладали существенными недостатками: высоким энергопотреблением, большими габаритами, сложностью в регулировке тонкости помола и необходимостью в отдельном оборудовании для сушки влажного сырья. С появлением вертикальных валковых мельниц (ВВМ) ситуация кардинально изменилась.

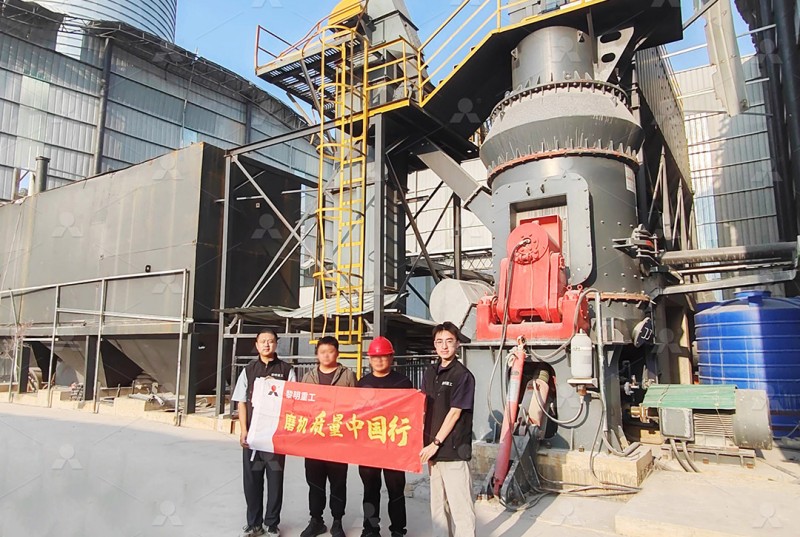

Вертикальная мельница для глины интегрирует процессы дробления, сушки, помола, классификации и транспортировки в едином компактном корпусе. Принцип работы основан на измельчении материала между вращающимся помольным столом и катящимися по нему роликами. Одновременно через корпус мельницы подается горячий газ (от отдельной печи или котла-утилизатора), который сушит сырье с влажностью до 15-20% и транспортирует готовый порошок к сепаратору.

Ключевые преимущества для переработки глины

Использование вертикальной мельницы для помола глины дает ряд неоспоримых преимуществ:

• Энергоэффективность: Удельное энергопотребление на тонну продукта на 30-50% ниже, чем у шаровой мельницы, так как энергия расходуется непосредственно на измельчение, а не на вращение тяжелого барабана с мелющими телами.
• Компактность: Площадь, занимаемая установкой, может быть в два раза меньше по сравнению с традиционной шаровой мельницей с аналогичной производительностью. Это существенно снижает капитальные затраты на строительство.
• Точный контроль качества продукта: Современные динамические сепараторы с регулируемой скоростью вращения позволяют точно задавать тонкость помола в широком диапазоне — от грубого помола для кирпичного производства до сверхтонкого для высококачественной керамики.
• Экологичность: Вся система работает под разрежением, что исключает выбросы пыли в атмосферу. Низкий уровень шума и вибрации соответствует строгим экологическим нормам.

Выбор оптимального оборудования: от стандартных до специализированных решений

Рынок предлагает широкий спектр вертикальных мельниц. Для задач, где требуется не просто тонкий, а сверхтонкий помол глины для ответственных применений (например, в производстве катализаторов, высококачественных покрытий или специальной керамики), стандартных моделей может быть недостаточно. В таких случаях необходимо оборудование, спроектированное с учетом специфики сверхтонкого диспергирования.

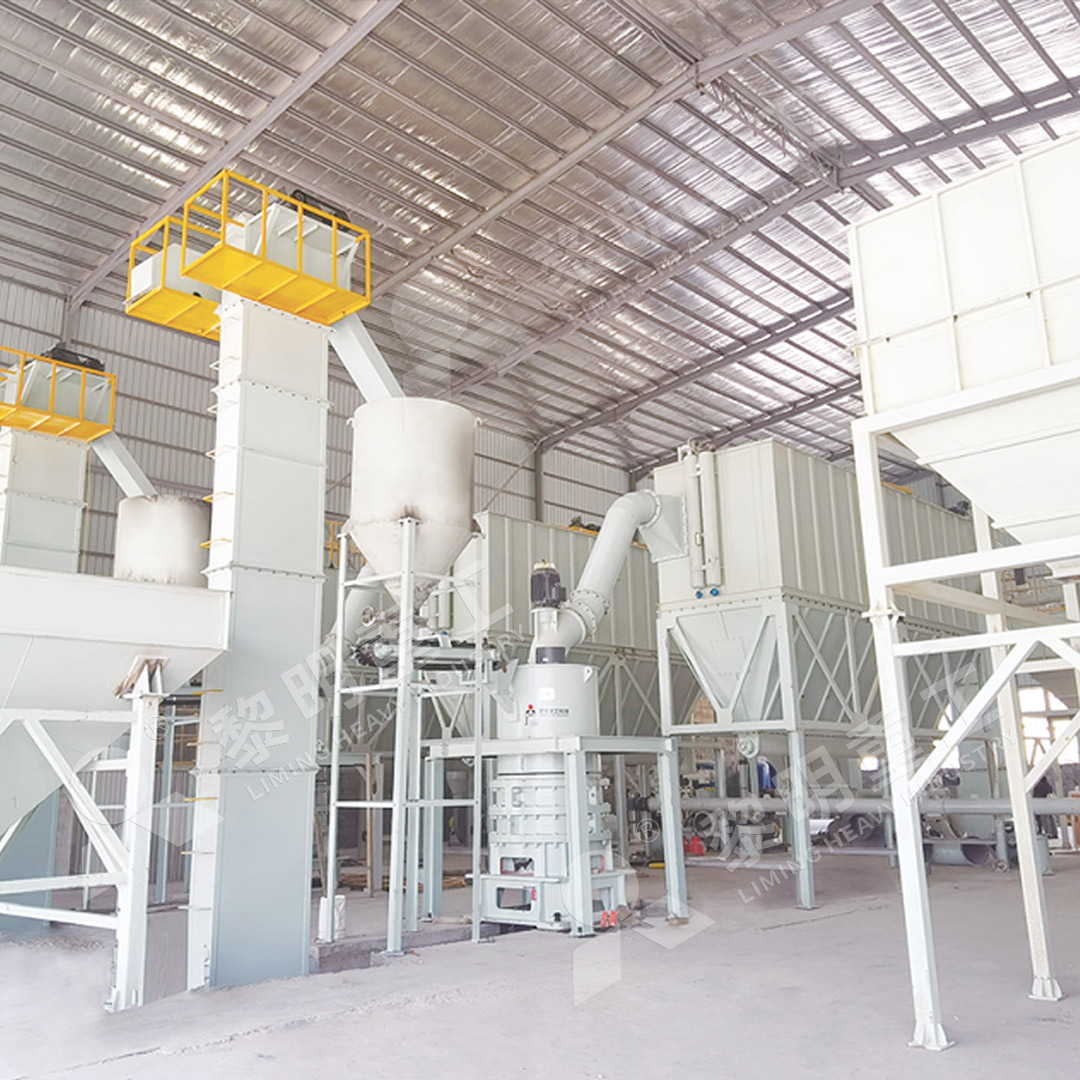

Для этих целей наша компания рекомендует MW Ультратонкую мельницу. Это оборудование нового поколения, созданное специально для получения порошков с высокой степенью дисперсности. Ее ключевые особенности идеально подходят для работы с глиной:

• Высокая производительность при низких энергозатратах: Новая конструкция кривых помола ролика и кольца повышает эффективность измельчения. При одинаковой мощности и тонкости помола производительность MW мельницы на 40% выше, чем у струйных и мешалочных мельниц, а выход в 2 раза больше, чем у шаровой мельницы. Энергопотребление системы составляет лишь 30% от струйной мельницы.
• Широкий и точный диапазон регулировки тонкости: Клеточный классификатор немецкой разработки обеспечивает высокую точность разделения частиц. Тонкость готового продукта плавно регулируется в пределах 325–2500 меш, при этом показатель d97 ≤ 5 мкм достигается за один проход, что критически важно для качества глиняного порошка.
• Надежность и бесперебойность: Конструктивное решение, при котором в помольной камере отсутствуют подшипники и винты, устраняет риски, связанные с их износом или ослаблением крепежа. Смазочное устройство, расположенное снаружи главного вала, позволяет проводить обслуживание без остановки производства, обеспечивая работу 24/7.
• Экологическая безопасность: Высокоэффективный импульсный пылеуловитель и система глушителей гарантируют, что работа всего комплекса не оказывает негативного воздействия на окружающую среду, соответствуя самым строгим стандартам.

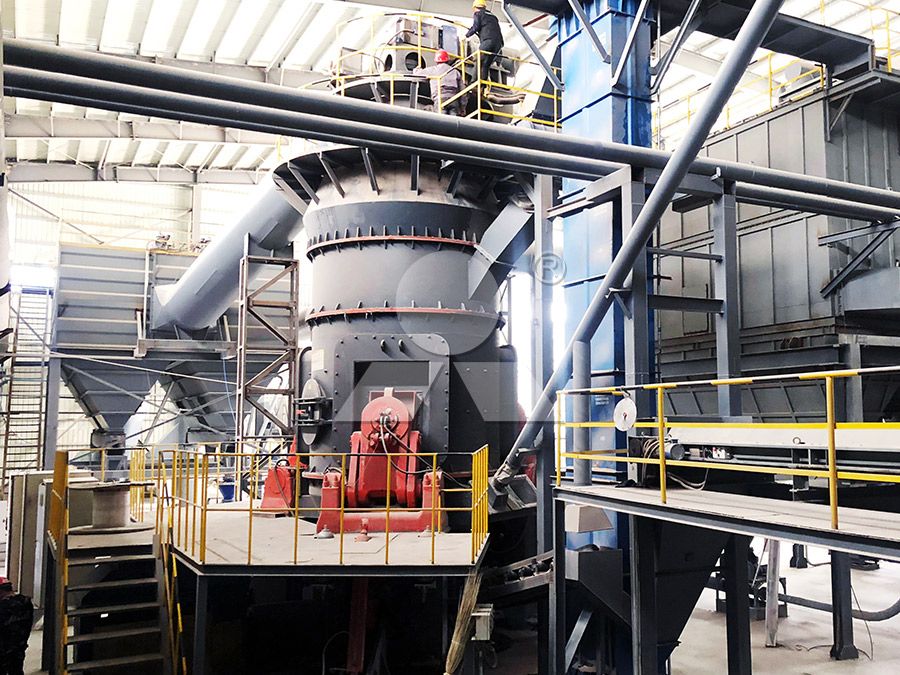

Для проектов, где требуется не только сверхтонкий помол, но и максимальная гибкость и стабильность процесса, стоит обратить внимание на LUM Ультратонкую вертикальную мельницу. Эта модель, разработанная на основе многолетнего опыта, объединяет в себе последние технологии роликового измельчения и классификации. Ее уникальная кривая помола роликовой обоймы способствует формированию равномерного слоя материала, что повышает выход и улучшает белизну готового порошка. Технология двойного ограничения (электронная и механическая системы) защищает оборудование от разрушительных вибраций, обеспечивая беспрецедентную стабильность работы даже на сложных материалах.

Практические аспекты эксплуатации

Внедрение вертикальной мельницы для помола глины требует тщательной подготовки сырья. Рекомендуемый входной размер материала составляет 0-20 мм для MW мельницы и 0-10 мм для LUM мельницы, что достигается предварительным дроблением. Производительность оборудования подбирается исходя из потребностей предприятия и может варьироваться от 0,5–25 т/ч для MW модели до 5–18 т/ч для LUM.

Важнейшим преимуществом современных вертикальных мельниц является их цифровизация. Производство ключевых узлов на станках с ЧПУ гарантирует высочайшую точность сборки и, как следствие, долговечность и предсказуемость работы. Компания, совмещающая производство и продажи, обеспечивает полное техническое сопровождение и поставку оригинальных запасных частей, что минимизирует простои и поддерживает высокий коэффициент технической готовности оборудования на протяжении всего жизненного цикла.

Заключение

Глиняная вертикальная мельница перестала быть просто оборудованием для измельчения. Сегодня это высокотехнологичный комплекс, который определяет эффективность и конкурентоспособность всего производства. Переход на технологии вертикального помола, особенно с использованием таких продвинутых моделей, как MW и LUM Ультратонкие мельницы, позволяет предприятиям не только значительно снизить операционные расходы, но и выйти на новый уровень качества продукции, открывая возможности для производства высокомаржинальных материалов на основе глины.

Часто задаваемые вопросы (FAQ)

1. Какую максимальную влажность глины может принять вертикальная мельница?
   Современные вертикальные мельницы, включая модели MW и LUM, эффективно сушат и измельчают сырье с влажностью до 15-20% за счет подачи горячих газов в помольную камеру. Для материалов с более высокой влажностью может потребоваться предварительная подсушка.
2. Насколько сложно перенастроить мельницу с одного вида глины на другой?
   Перенастройка осуществляется достаточно оперативно. Основные регулируемые параметры — скорость сепаратора (тонкость помола), давление роликов и температура газов. Современные системы управления на базе PLC позволяют сохранять рецепты для разных материалов, ускоряя переход.
3. Каков типичный срок службы помольных роликов и стола до замены?
   Ресурс изнашиваемых частей сильно зависит от абразивности глины. Для среднеабразивных материалов срок службы может составлять 6000-10000 часов. Использование износостойких сплавов и симметричная конструкция (возможность переворота роликов) удваивают этот интервал.
4. Требуется ли специальный фундамент для установки вертикальной мельницы?
   Да, требуется массивный железобетонный фундамент, рассчитанный на динамические нагрузки. Производитель предоставляет детальные чертежи фундамента, учитывающие вес оборудования и вибрационные характеристики.
5. Можно ли использовать мельницу для помола смеси глины с другими минеральными добавками?
   Да, вертикальные мельницы отлично подходят для помола многокомпонентных смесей, обеспечивая их гомогенизацию. Важно учитывать разницу в твердости и абразивности компонентов при расчете износа.
6. Как решается проблема удаления металлических примесей из глины?
   В конструкции мельниц предусмотрены магнитные сепараторы на входе и специальные камеры-ловушки внутри корпуса, куда тяжелые металлические частицы осаждаются под действием силы тяжести и затем удаляются.
