Высоконапорная подвесная валковая мельница Раймонд

Высоконапорная подвесная валковая мельница Раймонд: Эволюция классической технологии

В ландшафте промышленного измельчения материалов мельница Раймонд занимает особое место как проверенная временем и надежная технология. Её принцип, основанный на измельчении материала между вращающимися роликами и неподвижным кольцом под действием центробежной силы, за десятилетия доказал свою эффективность для широкого спектра нерудных материалов с твердостью до 7 по Моосу. Современная высоконапорная подвесная валковая мельница Раймонд — это далеко не её первоначальная версия. Это результат глубокой модернизации, интегрирующей цифровое проектирование, новые материалы и инновационные инженерные решения, направленные на повышение производительности, энергоэффективности и экологичности.

Конструктивные особенности и принцип работы

Сердцем мельницы является узел помола, состоящий из главного вала, на котором шарнирно подвешены ролики в сборе с амортизирующими пружинами. При вращении вала ролики отбрасываются центробежной силой к помольному кольцу, прижимаясь к его рабочей поверхности. Исходный материал, подаваемый через питатель, попадает в зону между роликами и кольцом, где подвергается раздавливанию и истиранию. Ключевым отличием высоконапорной модификации является оптимизированная геометрия роликов и кольца, а также усиленная пружинная система, позволяющая создавать большее рабочее давление при сохранении плавности хода. Это напрямую влияет на тонкость и выход продукта.

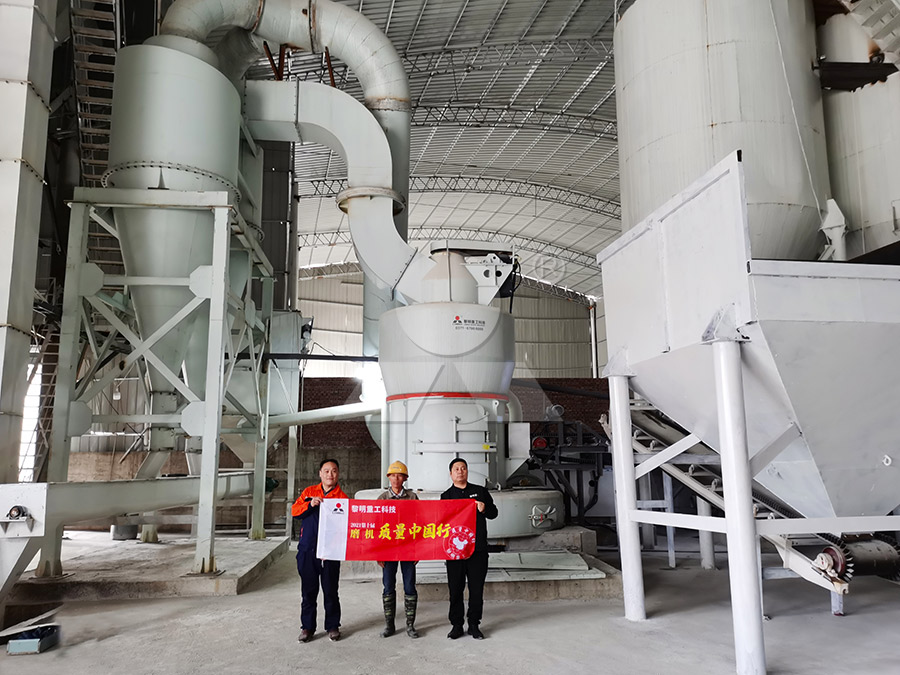

После измельчения воздушный поток, создаваемый вентилятором, уносит порошок в сепаратор (классификатор). Здесь происходит сортировка: частицы, достигшие требуемой тонкости, покидают мельницу и осаждаются в циклоне-сборнике, в то время как крупная фракция возвращается на додрабливание. Современные сепараторы с регулируемой скоростью вращения ротора позволяют гибко настраивать гранулометрический состав конечного продукта в широком диапазоне.

Сфера применения и технологические преимущества

Оборудование остается незаменимым для помола известняка, доломита, барита, гипса, талька, каолина, бентонита и других неметаллических ископаемых. Его ключевые преимущества — это надежность, простота конструкции, относительно низкие капитальные и эксплуатационные затраты, а также возможность работы в составе небольших и средних технологических линий.

Современные модернизации сделали этот классический агрегат еще более конкурентоспособным:

• Энергоэффективность: Применение дугообразных воздуховодов снижает аэродинамическое сопротивление, а оптимизированная кинематика уменьшает паразитные потери мощности.
• Долговечность: Ролики и кольца изготавливаются из биметаллических сплавов или высокохромистого чугуна, что в разы увеличивает их ресурс по сравнению со стандартными материалами.
• Экологичность: Герметичная конструкция и оснащение импульсными рукавными фильтрами последнего поколения сводят выбросы пыли к минимуму, соответствуя строгим природоохранным нормам.
• Цифровой контроль: Внедрение систем автоматического управления (PLC) позволяет точно регулировать давление, подачу материала и тонкость помола, стабилизируя качество продукции.

Следующий шаг в эволюции: решения для сверхтонкого помола

В то время как высоконапорная мельница Раймонд отлично справляется с задачами тонкого помола, рынок всё чаще предъявляет спрос на получение сверхтонких порошков (d97 ≤ 10 мкм) с высочайшей степенью однородности для высокотехнологичных отраслей: производства красок, полимеров, высококачественной керамики, фармацевтических субстанций. Для этих целей классическая схема Раймонда достигает своих технологических пределов, прежде всего, по энергоэффективности и точности классификации.

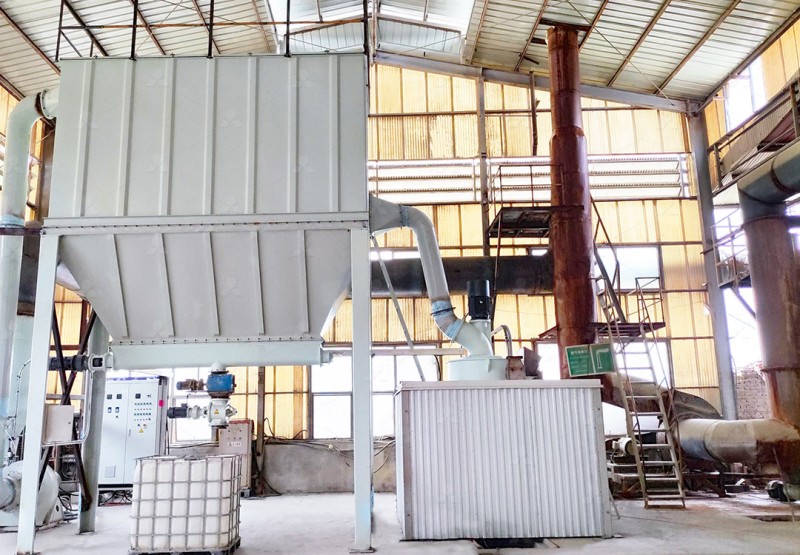

Именно здесь на первый план выходят специализированные решения. В частности, наша компания предлагает MW Ультратонкую мельницу — оборудование, созданное для решения именно таких задач. В отличие от мельниц Раймонд, в MW мельнице реализован принцип многоступенчатого помола на нескольких поворотных плитах с интегрированным высокоточным клеточным классификатором немецкой разработки. Это позволяет достигать тонкости готового продукта в диапазоне от 325 до 2500 меш (d97 ≤ 5 мкм) за один проход, что невозможно для традиционных машин. При этом энергопотребление системы может быть на 30-40% ниже, а отсутствие подшипников и винтовых соединений в самой помольной камере резко повышает надежность и упрощает обслуживание.

Для проектов, где требуется не только сверхтонкий помол, но и максимальная степень автоматизации и стабильности параметров, мы рекомендуем рассмотреть LUM Ультратонкую вертикальную мельницу. Это флагманская разработка, сочетающая передовые роликовые технологии с многоступенчатой сепарацией. Её ключевая особенность — система двойного ограничения (электронная и механическая), которая полностью исключает прямой контакт роликов со столом при вибрациях, гарантируя беспрецедентную стабильность работы. Гидравлическая система вывода роликов делает их замену и обслуживание быстрой операцией, минимизируя простой.

Заключение

Высоконапорная мельница Раймонд продолжает оставаться рабочей лошадкой для множества предприятий, предлагая оптимальное соотношение цены и результата для стандартных задач помола. Её современные версии стали экологичнее, экономичнее и долговечнее. Однако для достижения новых рубежей в тонкости, чистоте и эффективности необходимы специализированные машины следующего поколения, такие как MW и LUM мельницы. Выбор между ними зависит от конкретных технологических требований, желаемой тонкости продукта и масштабов производства. Наши инженеры готовы помочь подобрать оборудование, которое станет идеальным звеном в вашей технологической цепи.

Часто задаваемые вопросы (FAQ)

1. В чем основное отличие высоконапорной мельницы Раймонд от вашей MW Ультратонкой мельницы?

Основное отличие лежит в принципе работы и конечной тонкости продукта. Мельница Раймонд работает по принципу раздавливания роликами по кольцу и предназначена для тонкого помола (до ~400 меш). MW мельница использует многоступенчатый помол на вращающихся плитах с интегрированной высокоточной классификацией, что позволяет достигать сверхтонкого помола (до 2500 меш, d97 ≤ 5 мкм) с значительно большей энергоэффективностью на таких дисперсностях.

2. Можно ли использовать мельницу Раймонд для помола влажных материалов?

Стандартная мельница Раймонд рассчитана на помол материалов с низкой влажностью (обычно не более 6%). Для материалов с повышенной влажностью требуется предварительная сушка или рассмотрение вариантов с вертикальными мельницами (такими как LM или LUM серии), которые совмещают функции сушки горячим воздухом и помола в одном корпусе.

3. Как часто требуется замена помольных роликов и колец в мельнице Раймонд?

Ресурс зависит от абразивности перерабатываемого материала. При использовании износостойких биметаллических вставок для помола среднеабразивных материалов (например, известняка) ресурс может составлять от 2000 до 5000 рабочих часов. Для контроля износа рекомендуется регулярный визуальный осмотр и замеры геометрии.

4. Какое оборудование вы порекомендуете для получения порошка с высокой степенью белизны (например, для бумажной или лакокрасочной промышленности)?

Для таких задач критически важно минимальное железное загрязнение. Мы рекомендуем LUM Ультратонкую вертикальную мельницу. В её конструкции ролик не имеет прямого контакта с помольным столом, а система двойного ограничения предотвращает ударные контакты. Кроме того, время пребывания материала в зоне помола короткое, что минимизирует вторичное загрязнение. Эти факторы в совокупности обеспечивают выдающуюся белизну и чистоту конечного продукта.

5. Обеспечиваете ли вы техническую поддержку и поставку оригинальных запасных частей?

Да, наша компания, как производитель, несет полную ответственность за каждую единицу поставленного оборудования. Мы предоставляем комплексное техническое сопровождение: шеф-монтаж, пусконаладку, обучение персонала. Также мы гарантируем долгосрочную поставку оригинальных запасных частей со склада, что является ключевым фактором для минимизации простоев и обеспечения бесперебойной работы вашего производства.
