Энергосберегающая вертикальная мельница Раймонд
Энергосберегающая вертикальная мельница Раймонд: Эволюция эффективности в помольной промышленности
В современной промышленности переработки минерального сырья ключевым фактором конкурентоспособности является эффективность помольного оборудования. Традиционные мельницы Раймонд, долгое время служившие отраслевому стандартом, сегодня сталкиваются с вызовами, связанными с растущими требованиями к энергосбережению, экологичности и тонкости получаемого продукта. Ответом на эти вызовы стало появление нового поколения вертикальных мельниц, вобравших в себя лучшие черты классической схемы Раймонда и дополненных инновационными инженерными решениями.
От классики к инновациям: Принцип работы вертикальной мельницы
Современная энергосберегающая вертикальная мельница сохраняет базовый принцип измельчения за счет раздавливания материала между вращающимися роликами и неподвижным помольным кольцом (или столом). Однако её конструкция претерпела значительные изменения. Ключевым отличием является вертикальная компоновка главного вала и помольного узла, что позволило оптимизировать кинематику процесса, снизить потери энергии на трение и создать более стабильные условия для формирования слоя материала.
Материал подается в центр вращающегося стола и под действием центробежной силы перемещается к периферии, попадая в зону действия помольных роликов. После измельчения поток воздуха, создаваемый встроенным вентилятором, уносит мелкие частицы в сепаратор, где происходит их классификация. Крупная фракция возвращается на доизмельчение, а готовый продукт направляется в циклоны-осадители. Такая замкнутая система не только повышает эффективность, но и сводит к минимуму пылевыделение.
Столпы энергоэффективности: Конструктивные преимущества
Энергосбережение в современных вертикальных мельницах достигается за счет комплекса решений:
- Прямой привод. Отказ от сложных ременных передач в пользу прямого привода от редуктора к помольному столу значительно снижает механические потери.
- Интеллектуальная система сепарации. Высокоточные динамические или статические сепараторы с регулируемой скоростью вращения позволяют точно контролировать тонкость помола без необходимости повторных циклов измельчения, что напрямую экономит электроэнергию.
- Эффективная аэродинамика. Оптимизированная форма воздуховодов и помольной камеры снижает сопротивление воздушному потоку, уменьшая энергопотребление вентилятора.
- Гидравлическая система натяжения роликов. Обеспечивает оптимальное давление измельчения в зависимости от твердости материала, предотвращая работу вхолостую и избыточный износ.
Экологичность и надёжность как стандарт
Современные стандарты производства диктуют необходимость минимизации воздействия на окружающую среду. Энергосберегающие вертикальные мельницы проектируются как полностью герметичные системы, работающие под отрицательным давлением. Это полностью исключает выброс пыли в атмосферу цеха. Интеграция высокоэффективных импульсных рукавных фильтров или электрофильтров обеспечивает очистку технологического воздуха на выходе до санитарных норм.
Надежность оборудования обеспечивается продуманной конструкцией. Например, отсутствие подшипников и винтовых соединений непосредственно в помольной камере устраняет главные точки уязвимости, связанные с попаданием абразивной пыли. Смазка критических узлов вынесена наружу и может проводиться без остановки агрегата. Эти решения напрямую влияют на увеличение межсервисных интервалов и снижение стоимости жизненного цикла оборудования.
LUM Ультратонкая вертикальная мельница: Апогей технологий для сверхтонкого помола

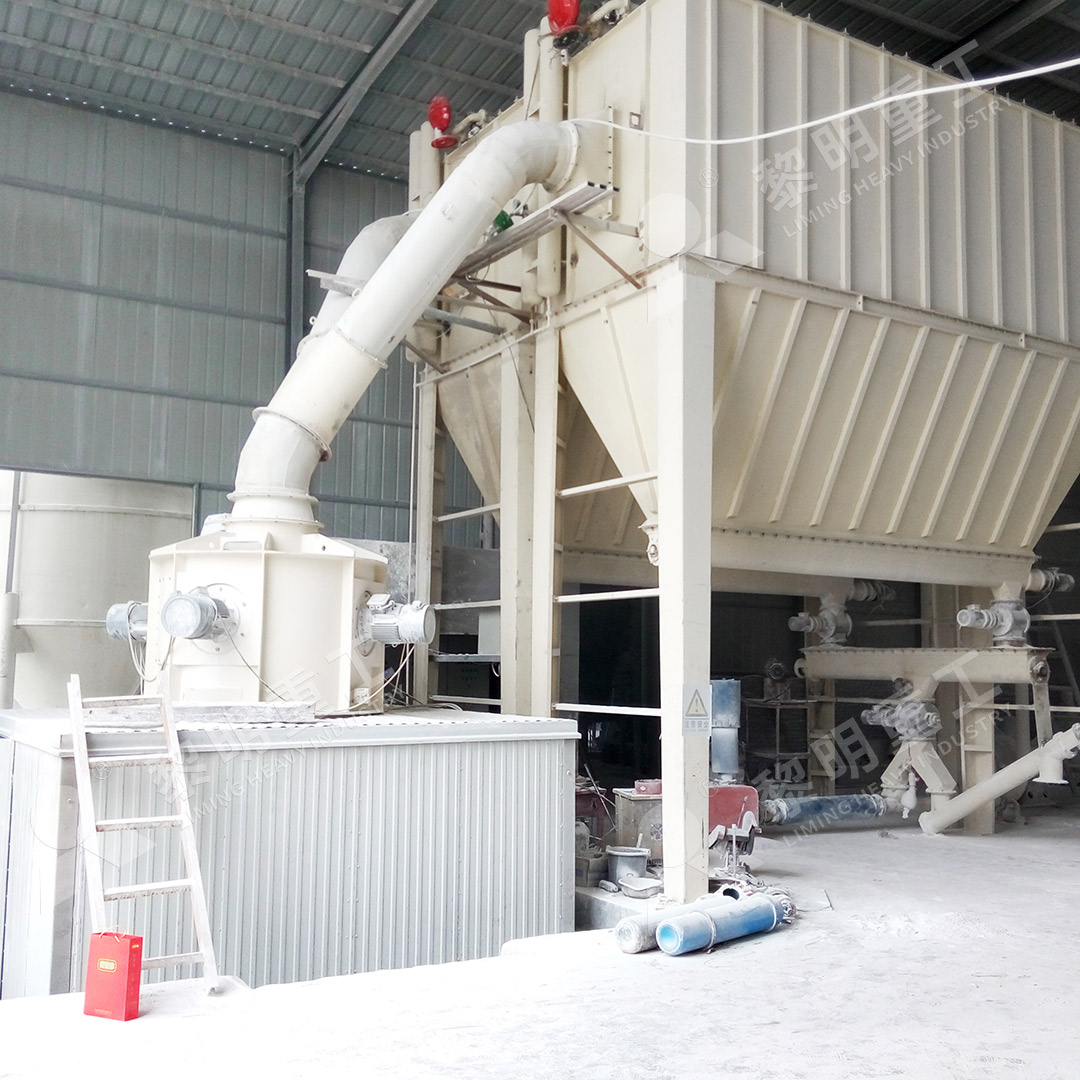

Для задач, требующих получения порошков исключительной тонкости и чистоты, компания LIMING предлагает флагманское решение – LUM Ультратонкую вертикальную мельницу. Этот агрегат представляет собой синтез передовых технологий роликового измельчения и многоступенчатой классификации.
LUM мельница отличается уникальной кривой помольного ролика и футеровки стола, которая способствует формированию устойчивого, равномерного слоя материала. Это не только повышает однородность продукта, но и значительно увеличивает единовременный выход готовой фракции. Ключевой особенностью является применение запатентованной технологии многоступенчатой классификации с системой управления на базе PLC. Она позволяет с высочайшей точностью регулировать граничную крупность частиц (от 325 до 2500 меш) и оперативно перенастраивать мельницу под разные материалы. При этом энергопотребление на 30–50% ниже, чем у традиционных мельниц аналогичного назначения.
Особого внимания заслуживает система двойного ограничения (электронная и механическая), которая защищает помольный узел от разрушительных вибраций и ударных нагрузок, гарантируя беспрецедентную стабильность работы. Обратимая конструкция с гидравлическим выводом роликов наружу делает техническое обслуживание быстрым и безопасным.
MW Ультратонкая мельница: Производительность и экономичность
В сегменте оборудования для получения сверхтонких порошков также отлично зарекомендовала себя MW Ультратонкая мельница. Её конструкция, включающая высокоэффективный импульсный пылеуловитель и систему шумоподавления, изначально ориентирована на экологически чувствительные производства.
Главным преимуществом MW мельницы является её выдающаяся производительность при низких энергозатратах. Благодаря новой геометрии помольных элементов, её производительность на 40% выше, чем у струйных и мешалочных мельниц, а выход продукта в два раза превышает показатели шаровых мельниц. При этом энергопотребление всей системы составляет лишь около 30% от потребления струйной мельницы. Клеточный классификатор немецкой разработки обеспечивает точное разделение частиц, а отсутствие быстроизнашиваемых крепежных элементов в камере помола гарантирует длительную бесперебойную работу.
Заключение
Эволюция мельницы Раймонд в современную энергосберегающую вертикальную мельницу — это путь от простого и надежного агрегата к интеллектуальной, экологичной и высокоэффективной производственной системе. Такое оборудование, как LUM и MW мельницы от LIMING, задает новые стандарты в переработке неметаллических минералов, производстве строительных материалов, химической и других отраслях промышленности, где качество порошка и стоимость его получения являются определяющими факторами успеха.
Часто задаваемые вопросы (FAQ)
- Каков основной диапазон тонкости помола для современных вертикальных мельниц?
Современные модели, такие как LUM и MW, позволяют регулировать тонкость готового продукта в широком диапазоне — от 325 до 2500 меш (d97 ≤ 5 мкм), что покрывает绝大多数 потребностей в сверхтонком порошке. - Насколько сложно обслуживание вертикальной мельницы по сравнению с традиционной шаровой?
Конструкция с наружной смазкой и возможностью гидравлического вывода роликов (как в LUM мельнице) делает плановое обслуживание и замену изнашиваемых частей значительно проще и быстрее, сокращая время простоя. - Как обеспечивается экологическая безопасность работы мельницы?
Герметичная конструкция, работа под отрицательным давлением и обязательная установка высокоэффективных фильтров (импульсных пылеуловителей) полностью предотвращают выброс пыли. Дополнительные глушители снижают уровень шума до норм ПДУ. - Можно ли использовать одну мельницу для помола разных материалов?
Да, современные мельницы обладают высокой адаптивностью. Изменение давления роликов через гидравлическую систему и скорости сепаратора позволяет быстро перенастраивать оборудование для работы с материалами разной твердости, от кальцита до нефтяного кокса. - В чем заключается экономия электроэнергии?
Экономия в 30-50% достигается за счет прямого привода, снижения потерь на трение, оптимизированной аэродинамики и исключения многократных переизмельчений благодаря точной классификации. - Какие гарантии надежности предоставляются?
Производитель, такой как LIMING, осуществляет полный цикл от проектирования до производства на станках с ЧПУ, что гарантирует качество. Обеспечивается полная техническая поддержка и поставка оригинальных запасных частей.
