Технологический процесс измельчения Раймонда
Технологический процесс измельчения Раймонда: от классики к современным решениям
Мельница Раймонда, названная в честь своего изобретателя, уже более века остается одним из краеугольных камней в промышленном измельчении неметаллических минералов. Её принцип, основанный на центробежном прижатии роликов к неподвижному кольцу и последующей воздушной классификации, задал стандарт для целого поколения помольного оборудования. Однако современные требования к тонкости, производительности, энергоэффективности и экологичности диктуют необходимость эволюции даже проверенных временем технологий.
Эволюция классической схемы: ключевые технологические вызовы
Традиционный процесс Раймонда, при всей своей надежности, сталкивается с рядом ограничений. К ним относятся относительно узкий диапазон регулировки тонкости (часто в пределах 80-325 меш), повышенный износ роликов и колец при работе с абразивными материалами, а также сложности с достижением действительно сверхтонких фракций (выше 400 меш). Кроме того, открытые или слабозамкнутые системы пылеулавливания в старых моделях могли создавать проблемы с экологичностью производства.
Современные инженерные решения направлены на преодоление этих барьеров. На первый план выходят задачи повышения однородности продукта, снижения удельного энергопотребления на тонну готового порошка и создания полностью герметичных, «зеленых» производственных циклов. Именно в этом контексте происходит переосмысление процесса Раймонда, где на смену базовой конструкции приходят интегрированные системы, объединяющие помол, классификацию и транспортировку в единый высокоавтоматизированный комплекс.
Сердце современного процесса: высокоточная классификация и помол

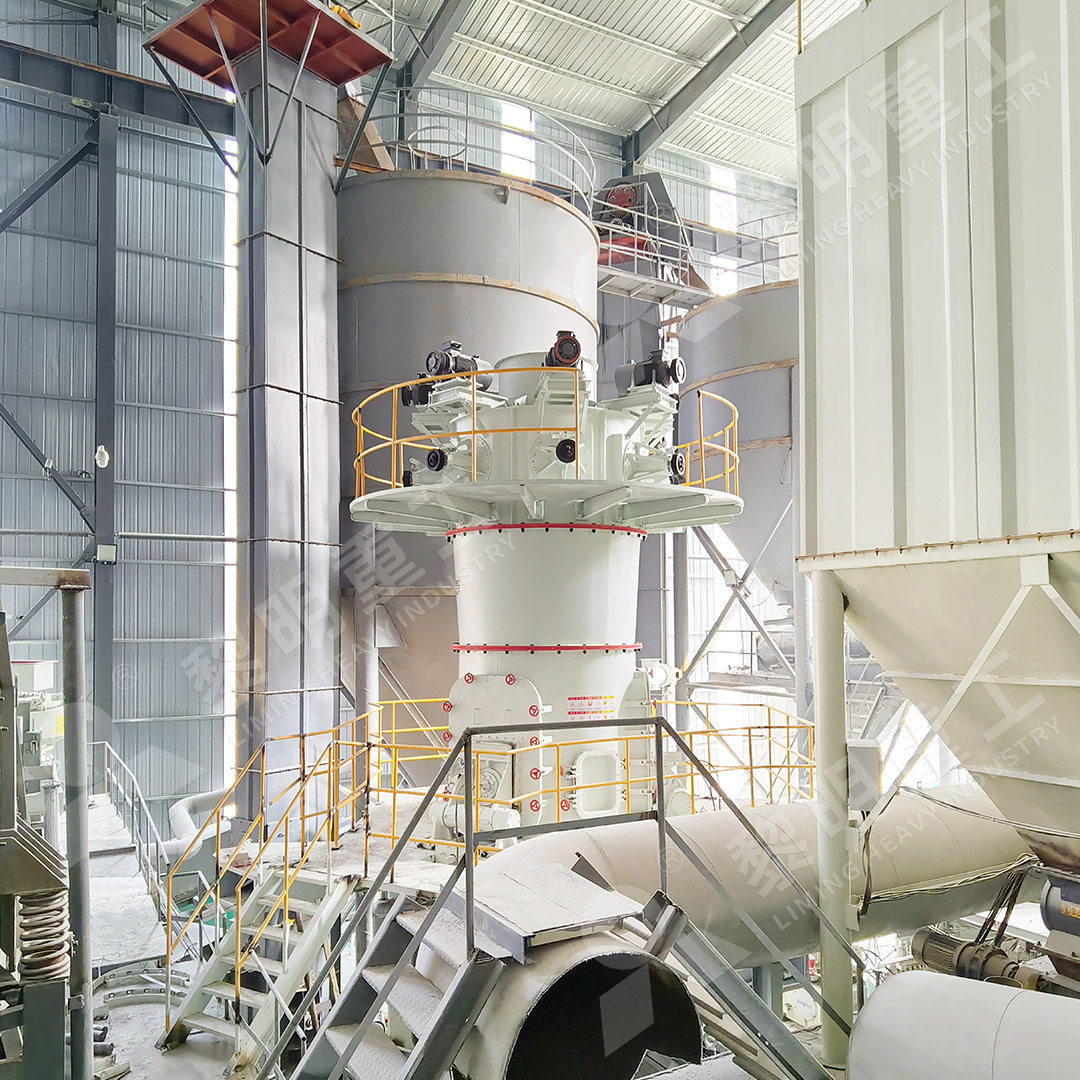

Ключевым звеном, трансформирующим классический процесс, становится сепаратор. Если в ранних моделях использовались простые центробежные или лопастные классификаторы, то сегодня применяются турбинные сепараторы с регулируемой скоростью вращения и клеточные классификаторы, обеспечивающие высокую точность разделения частиц. Это позволяет не только строго контролировать верхний предел крупности (d97), но и существенно сужать гранулометрический состав, что критически важно для многих отраслей, например, для производства красок или высококачественных полимерных композитов.
Параллельно совершенствуется и узел измельчения. Вместо стандартных конфигураций ролик-кольцо внедряются криволинейные поверхности контакта, оптимизированные с помощью компьютерного моделирования. Такая геометрия способствует формированию более стабильного и равномерного слоя материала, что увеличивает эффективность истирания и снижает удельный износ. Для особо требовательных задач, где необходима тонкость на уровне 325–2500 меш (d97 ≤5 мкм) при высокой производительности, классическая схема Раймонда достигает своего предела.
Прорыв в сверхтонком помоле: решение нового поколения
Для переходa в область истинно сверхтонкого измельчения с сохранением рентабельности требуется принципиально иной подход. Здесь на помощь приходят специализированные мельницы, вобравшие в себя философию процесса Раймонда, но радикально модернизированные. Ярким примером такого оборудования является MW Ультратонкая мельница.

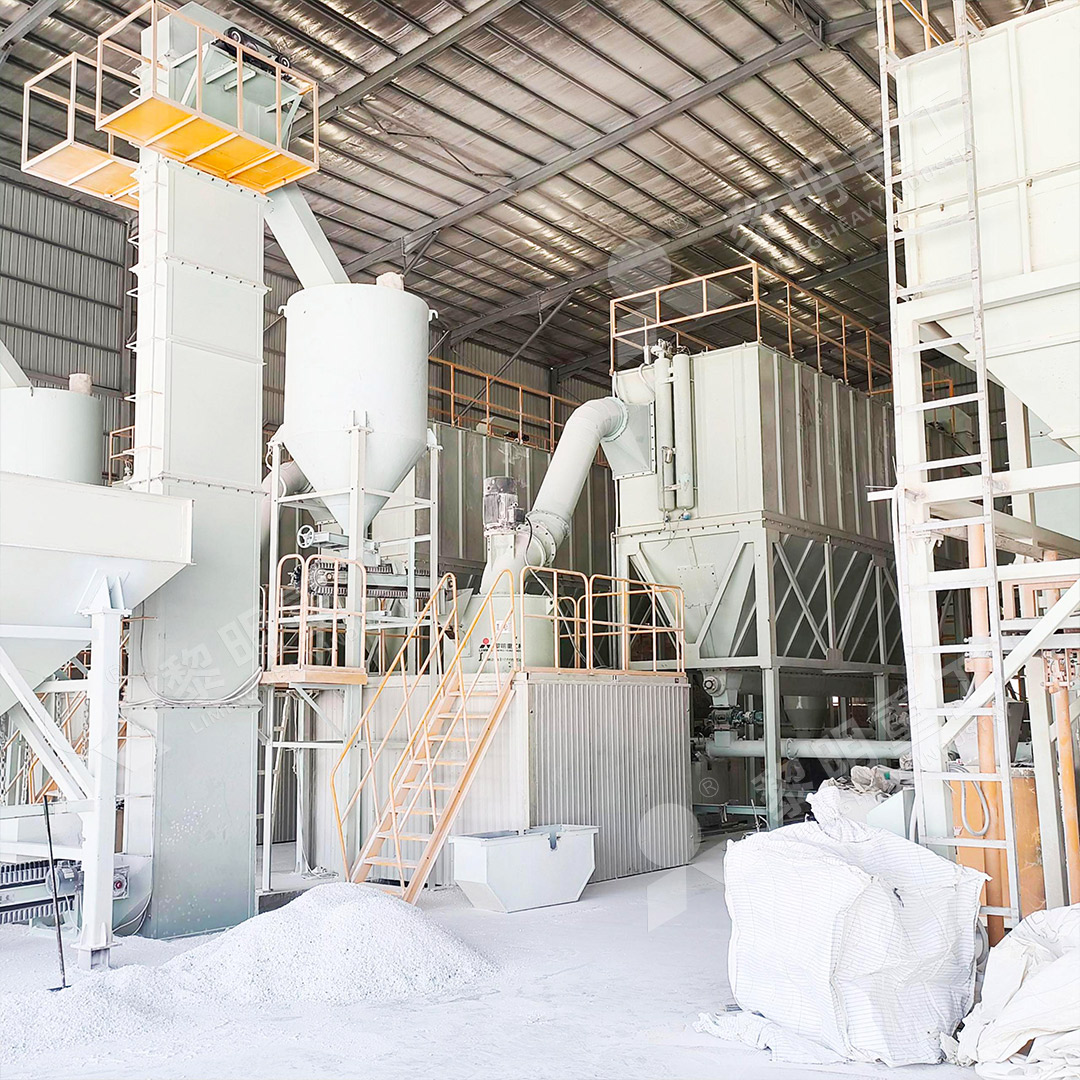

Этот агрегат представляет собой логическое развитие технологии. В нём реализована многоступенчатая система помола с несколькими поворотными плитами, что обеспечивает последовательное и более полное измельчение материала. Важнейшим преимуществом является конструкция помольной камеры, в которой отсутствуют подшипники и винты. Это полностью устраняет риск загрязнения продукта смазочными материалами и поломок из-за ослабления крепежа, что было характерно для некоторых традиционных конструкций. Смазка главного вала осуществляется снаружи, позволяя вести непрерывную работу 24/7.
Производительность MW мельницы при одинаковой мощности и тонкости помола может быть на 40% выше, чем у струйных и мешалочных мельниц, а выход — в два раза больше, чем у шаровой мельницы. При этом энергопотребление системы составляет лишь около 30% от струйной мельницы. Немаловажным фактором является её экологичность: высокоэффективный импульсный пылеуловитель в сочетании с глушителями обеспечивает соответствие самым строгим национальным стандартам по выбросам и уровню шума.
Интеграция и автоматизация: будущее процесса измельчения
Современный технологический процесс — это уже не просто мельница, а интеллектуальный узел в общей производственной цепи. Цифровая обработка всех ключевых деталей на станках с ЧПУ гарантирует высочайшую точность сборки и минимальные дисбалансы, что напрямую влияет на долговечность и стабильность работы. Управление через системы PLC позволяет точно регулировать давление помола, скорость классификатора и подачу материала, оперативно адаптируя процесс под разные сырьевые материалы и требования к продукту.
Таким образом, технологический процесс измельчения Раймонда, пройдя путь от простой и надежной механической схемы, превратился в высокотехнологичную, гибкую и экологически безопасную систему. Использование передовых решений, таких как MW Ультратонкая мельница, позволяет предприятиям выходить на новые рынки сверхтонких порошков для химической промышленности, производства высококачественных красок, косметики, фармацевтических субстанций и пищевых добавок, обеспечивая при этом конкурентоспособность за счет высокой производительности и низких эксплуатационных затрат.
Часто задаваемые вопросы (FAQ)
- Какие основные факторы влияют на износ роликов и помольного кольца в процессе Раймонда?
На износ напрямую влияют абразивность перерабатываемого материала, твердость и качество самих износостойких элементов, равномерность подачи сырья и стабильность давления прижима роликов. Использование современных сплавов и оптимизированной геометрии рабочих поверхностей может увеличить ресурс в 1.5–2.5 раза. - Можно ли достичь тонкости помола выше 600 меш на классической мельнице Раймонда?
Классические модели часто имеют практический предел эффективности в районе 400-500 меш. Для стабильного получения более тонких фракций (600-2500 меш) с высоким выходом рекомендуется использовать специализированное оборудование для сверхтонкого помола, например, MW Ультратонкую мельницу, где этот процесс является штатным режимом работы. - Как обеспечивается экологическая безопасность современного помольного комплекса?
Благодаря полностью герметичной конструкции и работе под отрицательным давлением, пыль не выделяется в цех. Высокоэффективные импульсные пылеуловители (например, в MW мельнице) улавливают до 99.9% мелкодисперсной пыли, а установленные глушители снижают шумовое воздействие до санитарных норм. - В чем преимущество отсутствия подшипников в помольной камере?
Это исключает риск загрязнения продукта смазкой при износе уплотнений, повышает чистоту порошка, а также увеличивает надежность, так как устраняется уязвимый узел, подверженный высоким нагрузкам и температуре. Техническое обслуживание упрощается и может проводиться без длительных остановок. - Как осуществляется контроль тонкости готового продукта?
Тонкость регулируется главным образом изменением скорости вращения ротора сепаратора/классификатора. В современных мельницах это делается плавно и точно через частотный преобразователь в системе автоматического управления, позволяя оперативно менять фракционный состав продукта.
