Техническая документация вертикальной мельницы

Введение в конструкцию и принципы работы вертикальных мельниц

Вертикальные мельницы представляют собой высокотехнологичное оборудование для тонкого и сверхтонкого помола различных материалов. Их конструкция объединяет процессы измельчения, сушки, классификации и транспортировки в едином компактном корпусе. Основным рабочим органом является помольный стол, по которому под действием центробежной силы перемещается материал, раздавливаемый катящимися по нему роликами. Данная схема обеспечивает высокую энергоэффективность и производительность по сравнению с традиционными шаровыми мельницами.

Ключевые технологические преимущества вертикального помола

Главными преимуществами вертикальных мельниц являются значительное снижение энергопотребления (на 30–50% меньше, чем у шаровых мельниц), компактность занимаемой площади, возможность работы с материалами повышенной влажности за счёт встроенной сушки, а также высокая степень автоматизации процесса. Отсутствие прямого контакта металлических частей в помольной зоне минимизирует загрязнение продукта железом, что критически важно для производства высокобелых порошков (тальк, карбонат кальция). Современные модели оснащены высокоточными сепараторами, позволяющими гибко регулировать тонкость помола в широком диапазоне.

Особенности конструкции и компоненты

Конструктивно вертикальная мельница состоит из следующих основных узлов: редуктор и главный привод, вращающий помольный стол; помольные ролики с гидравлической или пневматической системой прижима; корпус мельницы с футеровкой; сепаратор динамического или статического типа, расположенный в верхней части; система подачи материала и горячего газа (сушильный агент); система аспирации и пылеулавливания. Особое внимание уделяется материалам изготовления рабочих органов – роликов и помольного стола, которые выполняются из износостойких сплавов для увеличения межсервисных интервалов.

Рекомендуемое оборудование: MW Ультратонкая мельница

Для задач, требующих получения сверхтонких порошков с высокой степенью чистоты, мы рекомендуем нашу флагманскую разработку – MW Ультратонкую мельницу. Это оборудование специально создано для клиентов, которым необходимы порошки в диапазоне от 325 до 2500 меш. Её ключевая особенность – уникальная конструкция кривых помола ролика и кольца, которая повышает эффективность измельчения на 40% по сравнению со струйными мельницами. Важным инженерным решением является отсутствие подшипников и винтов внутри помольной камеры, что исключает риск поломки из-за ослабления крепежа и позволяет производить смазку главного вала без остановки оборудования. Высокоэффективный импульсный пылеуловитель и система шумоподавления делают работу установки экологически безопасной и соответствующей строгим нормам.

Принцип работы и технологический цикл

Исходный материал с размером частиц, как правило, до 20-50 мм, подаётся через шлюзовой затвор или шнековый питатель в центр вращающегося помольного стола. Под действием центробежной силы материал перемещается к периферии, попадая в зону между столом и помольными роликами. Здесь происходит его раздавливание и истирание. Поток горячего газа, подаваемый через направляющий аппарат (сопловое кольцо), подхватывает измельчённые частицы и направляет их вверх, в зону сепарации.

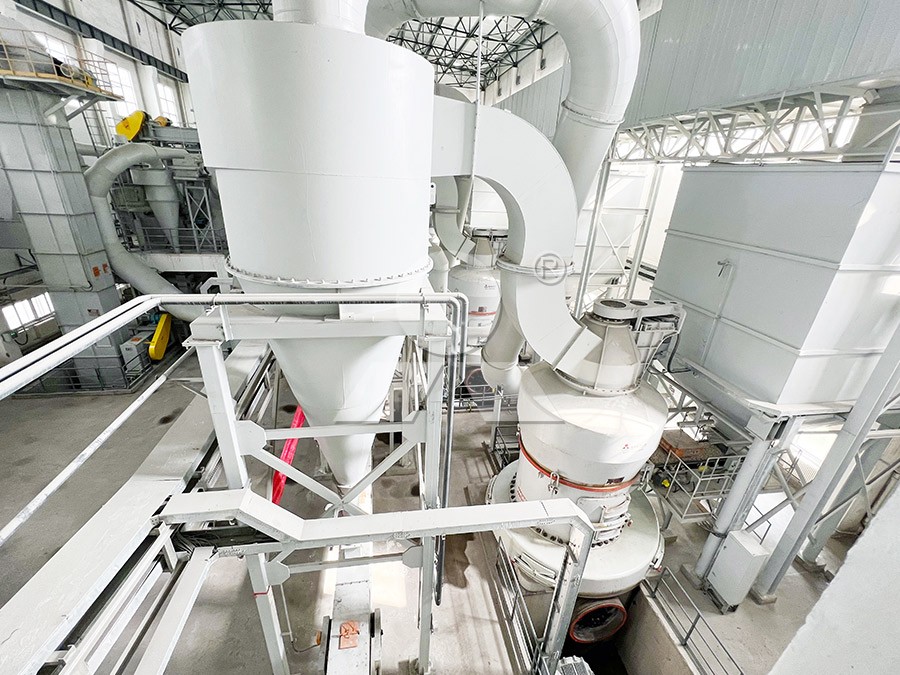

В динамическом сепараторе происходит классификация: крупные частицы отбрасываются лопатками ротора и возвращаются на стол для додрабливания, а мелкие, соответствующие заданной тонкости, вместе с газовым потоком покидают корпус мельницы. Далее этот поток поступает в циклон или рукавный фильтр, где готовый порошок осаждается и выгружается, а очищенный газ может рециркулировать или выбрасываться в атмосферу. Такая замкнутая или полузамкнутая схема обеспечивает минимальные потери материала и высокую экологичность.

Альтернативное решение: LUM Ультратонкая вертикальная мельница

Для ещё более требовательных процессов, где необходима исключительная стабильность и возможность быстрого перехода между различными продуктами, идеально подходит LUM Ультратонкая вертикальная мельница. Эта модель, разработанная на основе передовых немецких и тайваньских технологий, оснащена системой многоступенчатой классификации с управлением от PLC. Её уникальная «технология двойного ограничения» (электронная и механическая защита) предотвращает разрушительные удары между роликом и столом, например, при попадании металлических включений. Обратимая конструкция с гидравлической системой позволяет быстро выводить ролик из корпуса для обслуживания, минимизируя простой. Производительность LUM мельницы достигает 5–18 т/ч при входном размере материала до 10 мм.

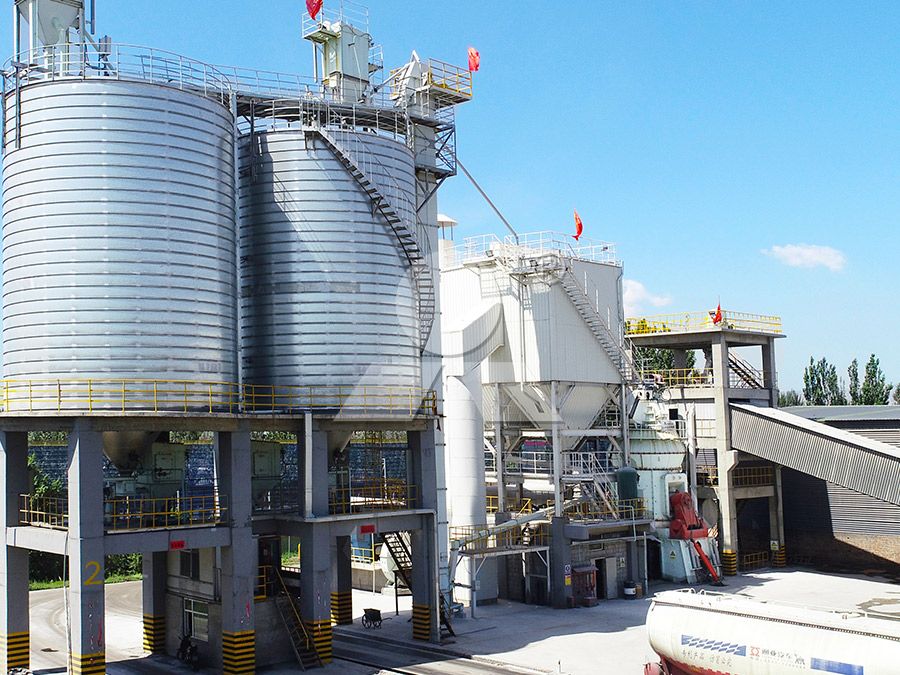

Области применения и обрабатываемые материалы

Вертикальные мельницы универсальны и нашли применение в numerous отраслях промышленности. Они эффективно перерабатывают: известняк, кальцит, доломит, тальк, барит, мрамор, гипс, каолин, бентонит, фосфориты, рудные концентраты, уголь, нефтяной кокс, гранулированный доменный шлак и цементный клинкер. Благодаря возможности совмещения с сушкой, они работают с материалами влажностью до 15-20%. Основные потребители – цементная промышленность, энергетика (приготовление угольной пыли и известняка для десульфуризации), металлургия, химическая промышленность, производство строительных материалов, керамики, красок и наполнителей.

Эксплуатация, обслуживание и надёжность

Надёжность вертикальной мельницы закладывается на этапе проектирования и производства. Использование станков с ЧПУ обеспечивает высокую точность изготовления ответственных узлов. Система смазки главного редуктора и подшипников роликов, как правило, автоматическая и централизованная. Для удобства обслуживания ролики имеют откидную или выдвижную конструкцию с помощью гидравлических устройств. Компания-производитель, такая как наша, обеспечивает полное техническое сопровождение и поставку оригинальных запасных частей, что является залогом долгой и бесперебойной работы оборудования. Регулярный мониторинг вибрации, температуры подшипников и давления в гидросистеме позволяет прогнозировать техническое обслуживание и предотвращать внеплановые остановки.

Часто задаваемые вопросы (FAQ)

1. Как регулируется тонкость помола в вертикальной мельнице?

Тонкость помола регулируется primarily изменением скорости вращения ротора динамического сепаратора. Увеличение скорости приводит к получению более тонкого продукта, уменьшение – к более грубому. Дополнительно можно влиять на тонкость, изменяя расход сушильного агента и давление прижима роликов.

2. Каков типичный срок службы помольных роликов и стола до замены?

Ресурс зависит от абразивности перерабатываемого материала. Для помола цементного клинкера или шлака ресурс может составлять 6000–10000 часов. Для менее абразивных материалов, таких как известняк или кальцит, срок службы может превышать 15000 часов. Наши MW и LUM мельницы используют износостойкие сплавы, что увеличивает межсервисные интервалы.

3. Можно ли использовать мельницу для помола влажных материалов?

Да, это одно из ключевых преимуществ. Вертикальные мельницы могут быть оборудованы системой подачи горячих газов (от отдельной топки или отходящих газов технологической печи), что позволяет одновременно сушить и измельчать материалы с влажностью до 15-20%.

4. Какова средняя потребляемая мощность?

Удельный расход энергии сильно варьируется от тонкости помола и твёрдости материала. В среднем, для получения продукта с остатком на сите 10-12% (цемент) вертикальная мельница потребляет 25–35 кВт*ч/т, что на 30–40% меньше, чем шаровая мельница в аналогичных условиях.

5. Как обеспечивается защита от попадания металлических включений?

Конструкцией предусмотрены несколько уровней защиты: магнитный сепаратор на ленте питателя, дефлекторная заслонка в корпусе мельницы для сброса тяжёлых частиц, а также механические и электронные системы ограничения (как в LUM мельнице), предотвращающие прямой удар ролика о стол при прохождении недробимого предмета.

6. Каковы требования к фундаменту под мельницу?

Фундамент должен быть массивным, монолитным и рассчитанным на динамические нагрузки. Проектная документация всегда содержит подробные требования и чертежи фундамента от завода-изготовителя. Правильно выполненный фундамент – основа для низкой вибрации и долговечности оборудования.
