Мельница Раймонда, являющаяся классическим представителем помольного оборудования, на протяжении десятилетий сохраняет свою актуальность в различных отраслях промышленности. Её структурная схема представляет собой тщательно продуманную компоновку узлов, обеспечивающую эффективное превращение сырья в тонкодисперсный порошок. Понимание этой схемы — ключ к оптимизации процессов измельчения.

Основные компоненты и их взаимодействие

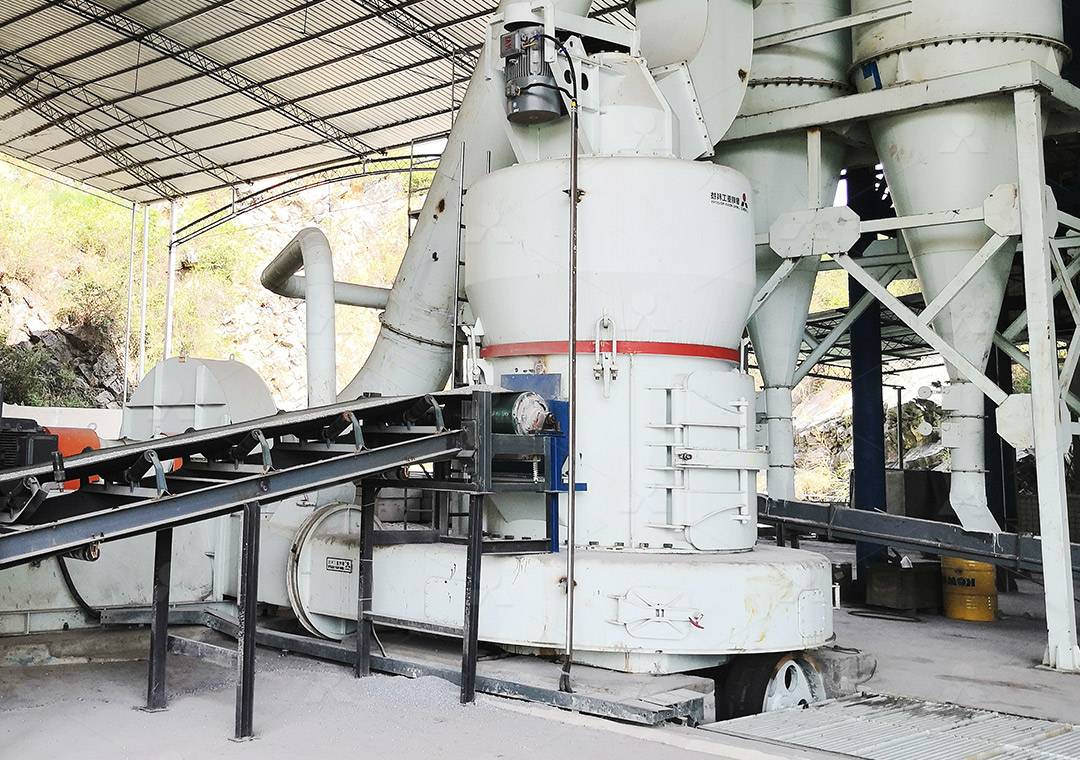

Классическая структурная схема мельницы Раймонда включает несколько ключевых модулей, работающих как единый механизм.

1. Система подачи и подготовки сырья. Исходный материал с размером частиц менее 25 мм поступает в бункер-накопитель. Далее, с помощью вибрационного или шнекового питателя, обеспечивается его дозированная и равномерная подача в помольную камеру. Этот этап критически важен для стабильности работы всего агрегата.

2. Сердце установки — помольная камера. Центральным элементом является вращающийся вертикальный главный вал, на котором шарнирно закреплены помольные ролики. Под действием центробежной силы эти ролики прижимаются к неподвижному помольному кольцу (футеровке). Подаваемый материал попадает в зону контакта ролика и кольца, где и происходит его истирание. Конструкция исключает прямой металлический контакт, что минимизирует износ и загрязнение продукта.

3. Система классификации (сепарации). Измельчённый материал воздушным потоком, создаваемым вентилятором-дымососом, транспортируется в сепаратор. Это, как правило, динамический классификатор с регулируемой скоростью вращения ротора. Его задача — отделить частицы, достигшие требуемой тонкости (проходящие через сито), от крупной фракции. Последняя под действием силы тяжести возвращается в помольную камеру на доизмельчение, образуя замкнутый цикл.

4. Система пылеулавливания и выдачи продукта. Тонкий порошок, прошедший классификатор, вместе с воздухом поступает в циклонный коллектор, где происходит его основная сепарация от воздушного потока. Готовый продукт выгружается через шлюзовой затвор. Очищенный, но всё ещё содержащий мелкую пыль воздух может направляться в рукавный фильтр или импульсный пылеуловитель для окончательной очистки перед выбросом в атмосферу или рециркуляцией.

5. Приводная и управляющая системы. Вращение главного вала обеспечивается электродвигателем через редуктор. Современные модификации оснащаются системами автоматического управления (PLC), контролирующими подачу материала, давление в помольной зоне, температуру и тонкость помола.

Эволюция схемы: от классики к современным решениям

Базовая схема Раймонда доказала свою надёжность, однако современные требования к производительности, тонкости и энергоэффективности стимулировали её развитие. На смену традиционным конструкциям приходят более совершенные агрегаты, сохраняющие принцип роликово-кольцевого помола, но кардинально улучшающие его эффективность.

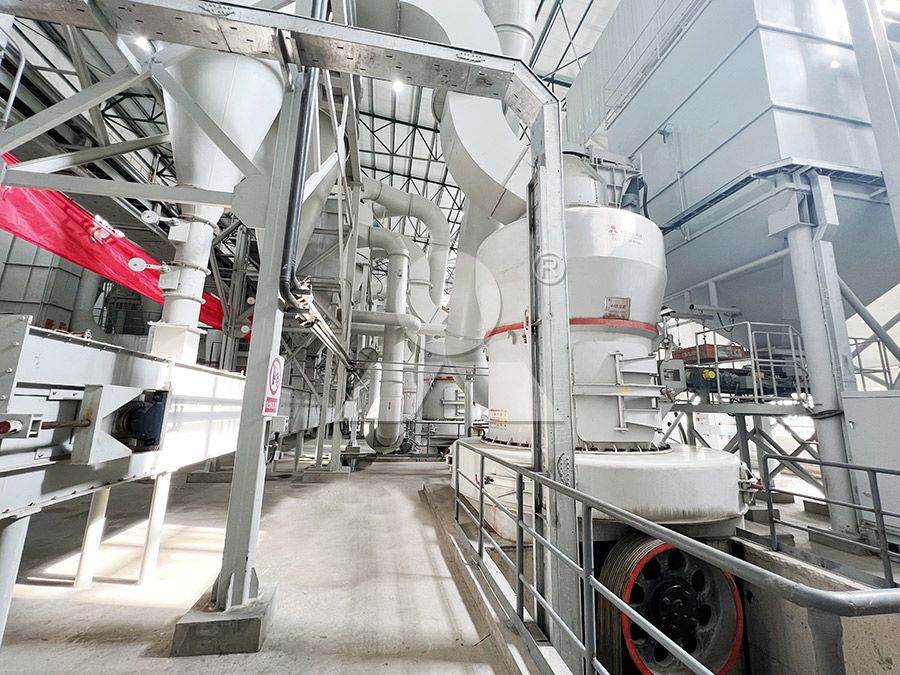

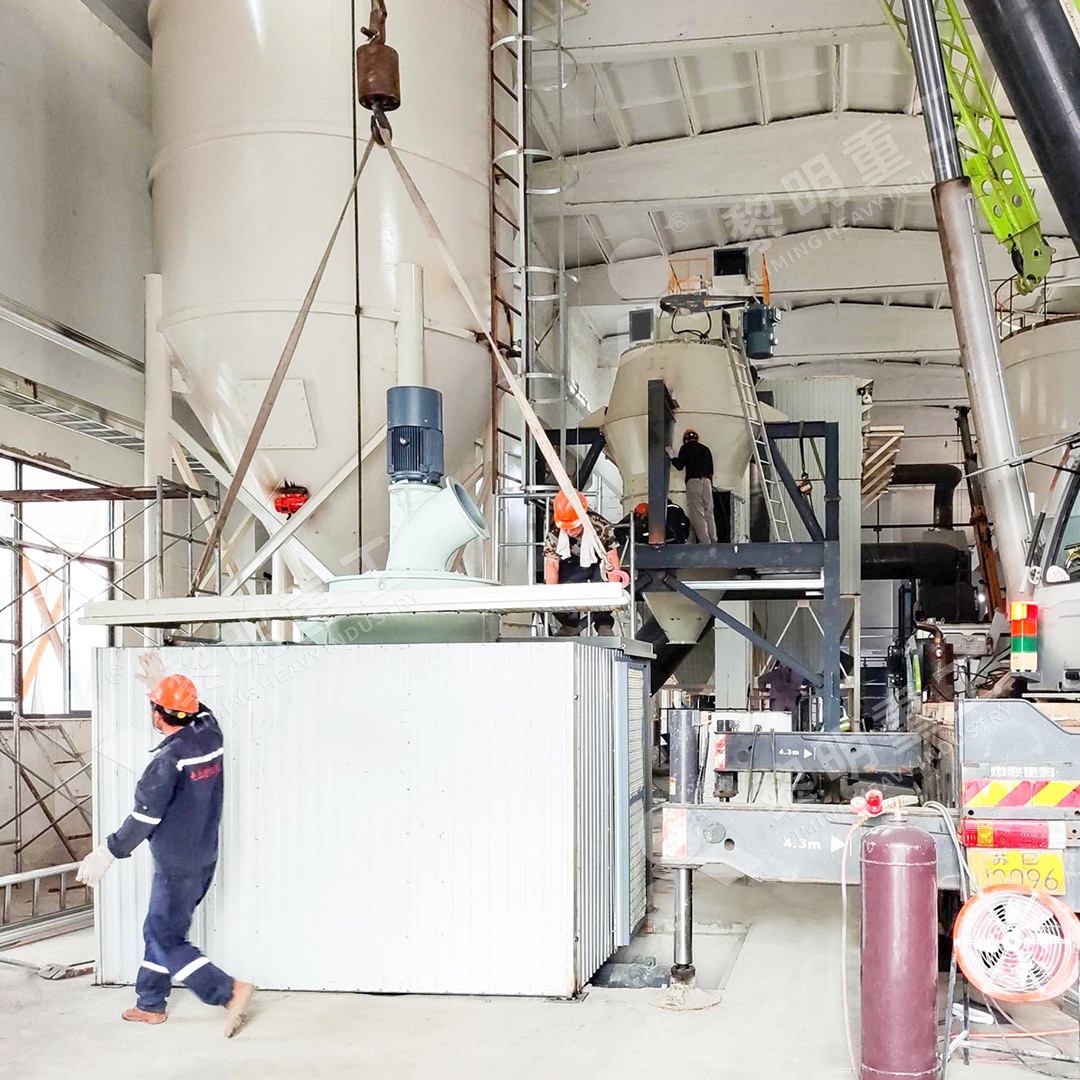

Ярким примером такой эволюции является MW Ультратонкая мельница. Она представляет собой логическое развитие идей, заложенных в мельнице Раймонда, но выведенное на качественно новый уровень. В её структурной схеме реализованы революционные решения: криволинейные помольные ролики и кольца для повышения эффективности контакта, высокоточный клеточный классификатор немецкой технологии для регулировки тонкости в диапазоне 325–2500 меш, а также полностью исключённые из помольной камеры подшипники и винты. Это устраняет ключевые точки отказа, связанные с попаданием пыли в узлы трения и ослаблением крепежа. Особого внимания заслуживает её экологичность — встроенный высокоэффективный импульсный пылеуловитель и система шумоподавления позволяют работать в строгих экологических рамках, что делает MW идеальным выбором для современных производств красок, косметики, фармацевтики и пищевых добавок.

Ещё одним шагом вперёд стала LUM Ультратонкая вертикальная мельница. Её структурная схема интегрирует сверхтонкий помол, классификацию и транспортировку в единый компактный блок. Ключевые инновации включают уникальную кривую помола роликовой обоймы, систему многоступенчатой классификации с PLC-управлением и технологию двойного ограничения (электронного и механического) для защиты от вибрационных ударов. Обратимая конструкция с гидравлической системой позволяет быстро выводить ролики для обслуживания, минимизируя простой. Для задач, требующих получения сверхтонких порошков неметаллических руд с высочайшей белизной и чистотой, LUM является эталонным решением.

Ключевые преимущества структурной схемы Раймонда и её преемников

• Надёжность и простота конструкции: Минимум движущихся частей в зоне высоких нагрузок.
• Замкнутый цикл работы: Обеспечивает высокую эффективность и минимальные потери продукта.
• Легкость регулировки: Тонкость помола оперативно меняется регулировкой скорости классификатора.
• Модернизируемость: Базовая схема допускает интеграцию современных систем пылеулавливания, автоматики и новых помольных элементов, как в моделях MW и LUM.
• Универсальность: Способность перерабатывать широкий спектр материалов от известняка и угля до более сложных минералов.

Таким образом, структурная схема мельницы Раймонда стала фундаментом, на котором построено целое семейство высокоэффективного помольного оборудования. От классических недорогих решений для задач средней тонкости до высокотехнологичных ультратонких мельниц, таких как MW и LUM, — этот принцип продолжает доказывать свою эффективность, адаптируясь к вызовам современной промышленности.

Часто задаваемые вопросы (FAQ)

1. В чём основное отличие мельницы Раймонда от шаровой мельницы?

Основное отличие — принцип измельчения. В мельнице Раймонда материал истирается между роликами и неподвижным кольцом, а в шаровой — раздавливается и истирается шарами во вращающемся барабане. Раймонд-мельницы, как правило, более энергоэффективны для получения порошка средней тонкости, занимают меньше места и обеспечивают более быструю смену фракции продукта.

2. Какие факторы влияют на производительность мельницы Раймонда?

Ключевые факторы: твёрдость и влажность исходного материала, требуемая тонкость помола, производительность системы классификации и мощность вентилятора. Также критически важна равномерность подачи сырья в помольную камеру.

3. Как регулируется тонкость готового порошка?

Тонкость регулируется преимущественно изменением скорости вращения ротора динамического классификатора. Увеличение скорости приводит к получению более тонкого порошка, уменьшение — к более грубому. В современных моделях, таких как MW Ультратонкая мельница, эта регулировка осуществляется плавно и с высокой точностью.

4. Почему в новых моделях, например MW, из помольной камеры убрали подшипники?

Это сделано для повышения надёжности. В агрессивной пылевой среде помольной камеры подшипники и винты являются уязвимыми узлами. Их вынос наружу (как в MW) или применение специальных лабиринтных уплотнений полностью исключает риск попадания абразивной пыли, выхода из строя подшипников и ослабления крепежа, что значительно увеличивает ресурс оборудования.

5. Можно ли использовать мельницу Раймонда для мокрого помола?

Нет, классическая схема мельницы Раймонда и её современные аналоги (MW, LUM) рассчитаны исключительно на сухой помол. Принцип работы, основанный на транспортировке материала воздушным потоком и воздушной классификации, несовместим с введением жидкости.

6. Как обеспечивается экологическая безопасность работы?

За счёт полностью замкнутой системы циркуляции воздуха с многоступенчатой очисткой. Современные установки, в соответствии с нашими стандартами, оснащаются высокоэффективными импульсными пылеуловителями (как в модели MW), которые улавливают до 99.9% пыли. Дополнительные глушители и шумоизоляционные камеры снижают уровень шума до значений, соответствующих строгим санитарным нормам.
