Стандарт проверки мельницы Раймонда

Стандарт проверки мельницы Раймонда: обеспечение надёжности и эффективности

Мельница Раймонда, как проверенное временем оборудование для тонкого помола, остаётся востребованной в различных отраслях промышленности. Однако её долговечность, стабильность работы и соответствие современным требованиям по энергоэффективности и экологичности напрямую зависят от строгого соблюдения регламентов проверки и технического обслуживания. Данный стандарт описывает ключевые аспекты контроля состояния мельницы Раймонда.

1. Визуальный и механический контроль

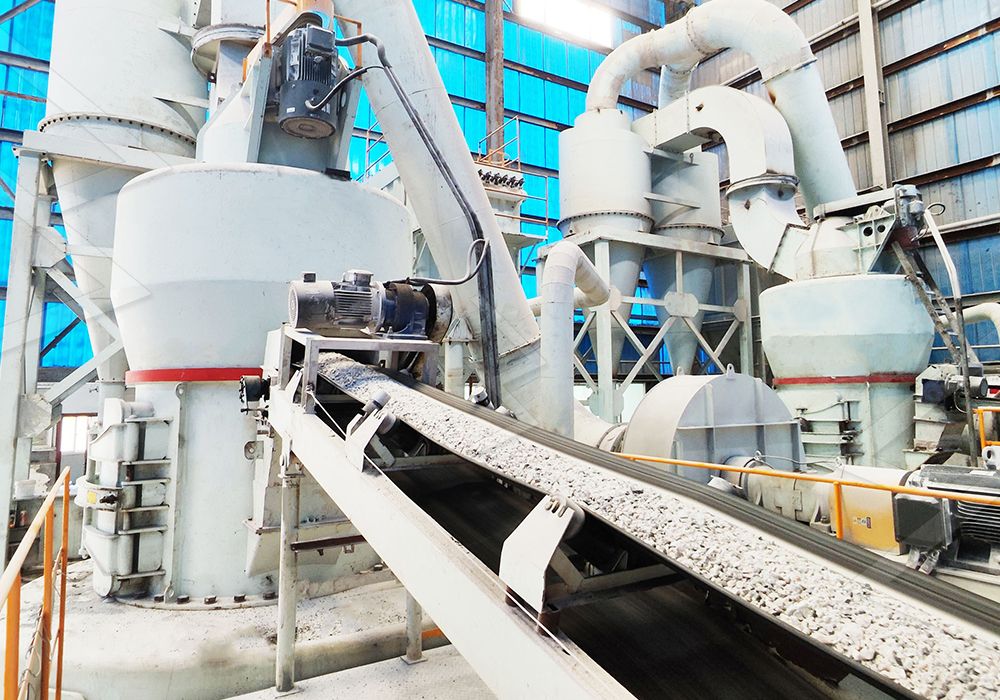

Перед запуском и в ходе плановых остановок необходимо выполнить комплексный внешний осмотр. Проверяется целостность корпуса, отсутствие видимых деформаций и коррозии. Особое внимание уделяется состоянию помольных роликов и кольца — основных рабочих органов. Необходимо измерить износ этих элементов, так как его неравномерность или превышение допустимых значений ведёт к падению производительности и ухудшению качества продукта.

Обязательной проверке подлежит система крепления всех узлов. Ослабление болтовых соединений, особенно в зоне вибрации, недопустимо. Проверяется состояние подшипниковых узлов главного вала и анализатора. Нагрев, повышенный шум или люфт являются сигналами для немедленного вмешательства.

2. Проверка системы подачи и классификации

Равномерность подачи материала — залог стабильной работы. Требуется проверить и откалибровать питающее устройство (вибропитатель, шнек). Засоры или неравномерная подача приводят к колебаниям нагрузки на двигатель и переизмельчению материала.

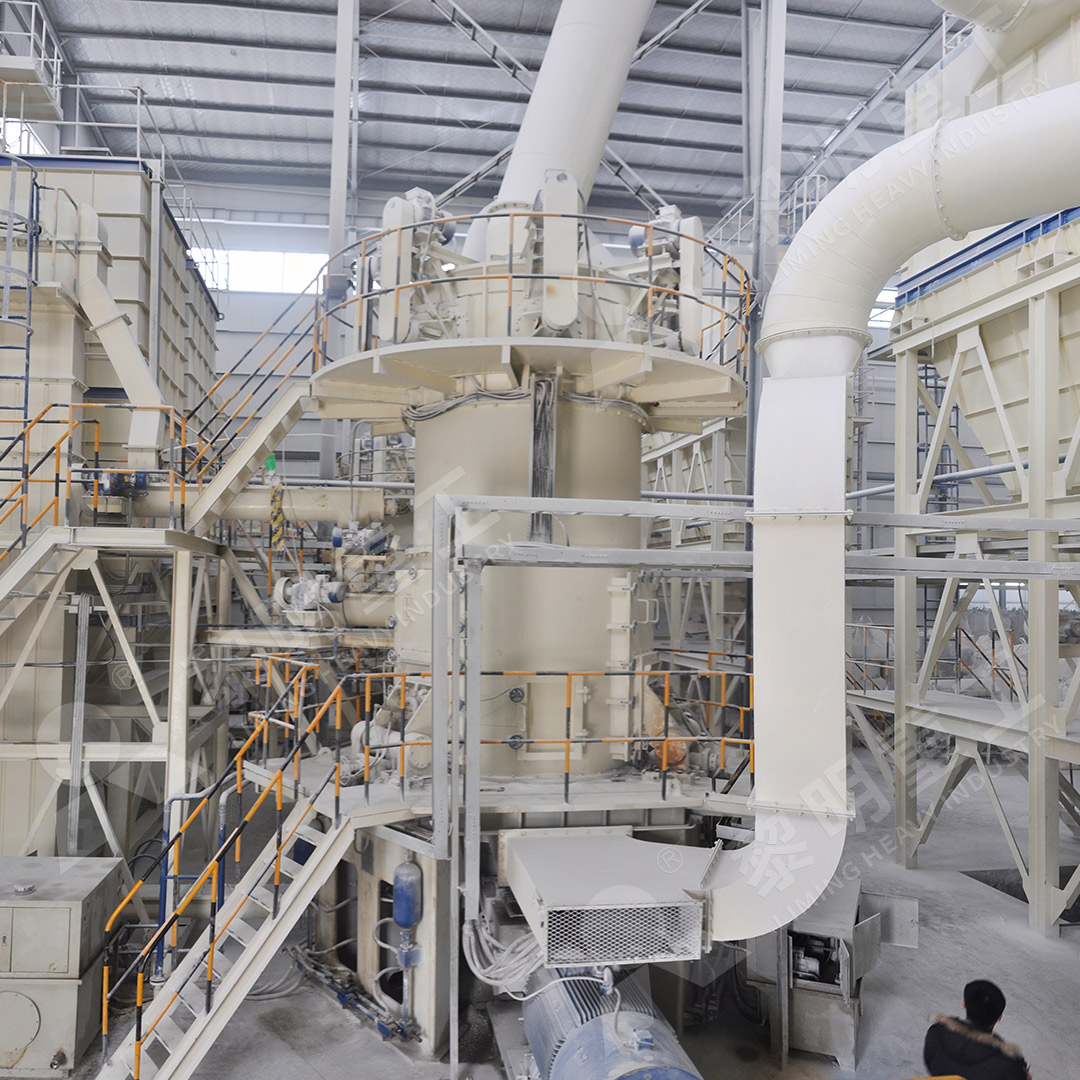

Сердцем системы классификации в мельнице Раймонда является сепаратор (анализатор). Необходимо контролировать состояние лопаток ротора, отсутствие налипания материала и плавность вращения. Скорость вращения ротора напрямую определяет тонкость готового продукта, поэтому проверка и точная настройка привода сепаратора — критически важная операция.

3. Контроль пневмотранспортной и аспирационной системы

Эффективность работы мельницы Раймонда на 70% зависит от корректной работы системы воздушного потока. Проверяется герметичность всего тракта: от вентилятора до циклона и фильтра. Утечки воздуха нарушают баланс давления, снижают производительность и приводят к пылению.

Обязательна ревизия вентилятора: балансировка крыльчатки, состояние лопаток. Проверяется работа импульсной системы регенерации рукавного фильтра. Забитые фильтрующие элементы резко повышают сопротивление системы, увеличивая энергопотребление и снижая дебит воздуха.

4. Электрическая часть и автоматизация

Стандарт предусматривает проверку силовых цепей электродвигателей главного привода, вентилятора и сепаратора. Измеряется потребляемый ток под нагрузкой, который не должен превышать паспортные значения. Проверяется работа систем защиты от перегрузок.

В современных модификациях всё большее значение приобретает система автоматического контроля. Датчики температуры, вибрации и давления должны проходить регулярную поверку. Корректность их показаний — основа для предотвращения аварийных ситуаций.

5. Оценка качества продукта и экологические параметры

Конечная цель проверки — обеспечение стабильного качества готового порошка. После проведения регулировок обязателен пробный помол с последующим анализом гранулометрического состава (тонкости помола) на ситах или лазерном анализаторе. Полученные данные сравниваются с заданными параметрами.

Экологический контроль включает замер уровня шума в рабочей зоне и проверку эффективности пылеулавливания на выходе из фильтра. Современные стандарты требуют, чтобы оборудование не только производило, но и делало это чисто.

Эволюция технологий: переход на новое поколение мельниц

В то время как мельница Раймонда демонстрирует свою надёжность, прогресс в области измельчения не стоит на месте. Для задач, требующих более высокой производительности, энергоэффективности и получения сверхтонких порошков с регулируемой дисперсностью, рекомендуются современные решения.

Ярким примером такого развития является MW Ультратонкая мельница. Это оборудование следующего поколения, созданное для клиентов, которым необходим сверхтонкий продукт. Его ключевые преимущества напрямую решают «узкие места» традиционных схем:

• Производительность на 40% выше при равной мощности и тонкости по сравнению со струйными и мешалочными мельницами.
• Энергопотребление системы всего 30% от уровня струйной мельницы.
• Регулируемая тонкость помола в широком диапазоне от 325 до 2500 меш благодаря высокоточному клеточному классификатору.
• Принципиально важная конструктивная особенность: в помольной камере отсутствуют подшипники и винты. Это устраняет главные риски — повреждение уплотнений и выход из строя из-за ослабления крепежа, обеспечивая возможность непрерывной работы.
• Встроенный высокоэффективный импульсный пылеуловитель и глушители делают процесс экологически безопасным.

Для вертикальной компоновки и решения сложных задач многоступенчатой классификации идеально подходит LUM Ультратонкая вертикальная мельница. Она объединяет помол, классификацию и транспортировку, предлагая уникальную технологию двойного ограничения для защиты от вибраций и обратимую конструкцию роликов для упрощённого обслуживания.

Регулярная проверка по описанному стандарту продлевает жизнь мельнице Раймонда, а внедрение современных решений, таких как MW или LUM мельницы, открывает новые горизонты по эффективности и качеству продукта.

Часто задаваемые вопросы (FAQ)

1. Как часто необходимо проводить полную проверку мельницы Раймонда?

Рекомендуется проводить полную комплексную проверку при каждой плановой остановке для замены изношенных роликов и кольца (в среднем каждые 800-1200 моточасов). Ежесменный осмотр должен включать визуальный контроль, проверку на наличие посторонних шумов и вибраций, а также мониторинг показателей давления в системе.

2. Каков главный признак критического износа помольного кольца и роликов?

Основной признак — устойчивое падение производительности при неизменных настройках питателя и вентилятора, а также увеличение крупной фракции в готовом продукте. При визуальном осмотре на рабочих поверхностях появляются глубокие борозды и выбоины, нарушающие геометрию помольной зоны.

3. Почему при работе мельницы падает давление в системе воздушного потока?

Наиболее вероятная причина — разгерметизация воздуховодов, износ или пробой рукавов в фильтре. Также следует проверить состояние крыльчатки вентилятора и засорение воздухозаборных каналов. Падение давления напрямую снижает транспортирующую способность системы и ведёт к переизмельчению материала в камере.

4. В чём основное преимущество MW Ультратонкой мельницы перед классическим Раймондом для помола, например, карбоната кальция?

MW мельница позволяет за один проход получить продукт тонкостью d97 ≤ 5 мкм (2500 меш) с вдвое большим выходом, чем у шаровой мельницы, и на 40% более высокой производительностью, чем у струйных аналогов. При этом отсутствие подшипников в камере исключает риск загрязнения продукта смазкой и повышает надёжность, что критично для пищевых и фармацевтических применений кальцита.

5. Можно ли модернизировать существующую мельницу Раймонда для снижения шума и пыли?

Да, частично. Можно дооснастить систему более эффективным фильтром (например, импульсным) и установить дополнительные глушители. Однако кардинальное улучшение экологических показателей, сопоставимое с уровнем MW мельницы, достигается только при проектировании всего помольного контура как единой герметичной системы с оптимальной аэродинамикой, что является особенностью нового оборудования.
