Расчет конструкции мельницы Раймонда

Расчет конструкции мельницы Раймонда: основы проектирования и современные альтернативы

Мельница Раймонда, являясь классическим решением для тонкого помола неметаллических минералов, требует тщательного инженерного расчета для достижения оптимальных эксплуатационных характеристик. Её конструкция, основанная на принципе раздавливания и истирания материала между вращающимися роликами и неподвижным кольцом, должна обеспечивать баланс между производительностью, тонкостью помола и энергопотреблением.

Ключевые параметры для расчета

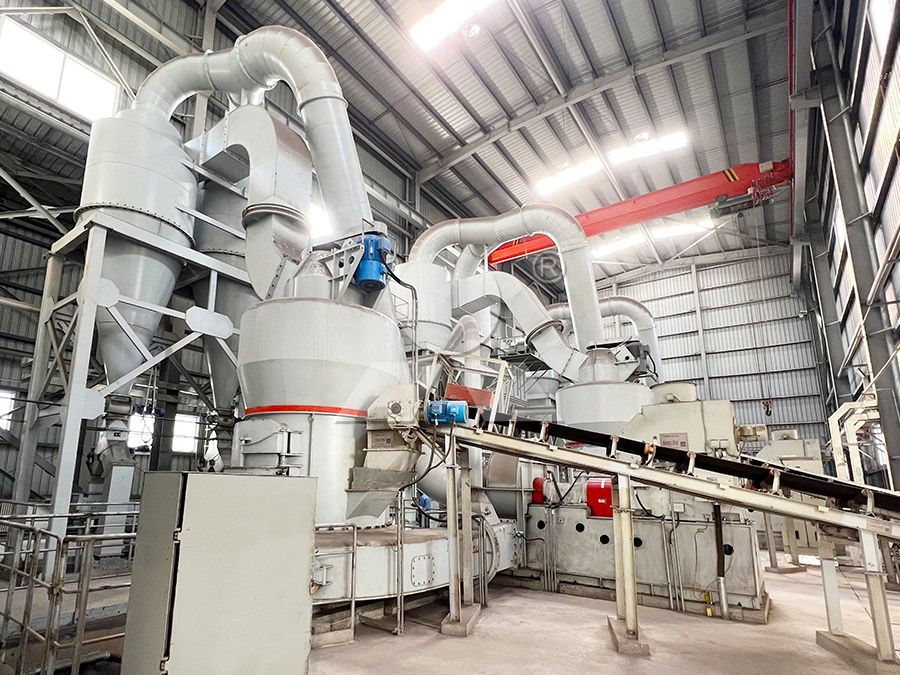

Основой проектирования является определение рабочих нагрузок. Критически важным является расчет центробежной силы, действующей на ролики, которая определяет давление помола. Эта сила зависит от массы ролика, его радиуса и угловой скорости вращения вертикального вала. Неправильный расчет может привести либо к недостаточному измельчению, либо к чрезмерному износу деталей и перегрузке двигателя.

Второй ключевой аспект — аэродинамический расчет системы. Воздушный поток, создаваемый вентилятором, выполняет две функции: транспортную (перенос порошка в сепаратор) и классифицирующую (предварительное отделение крупных частиц). Скорость и объем воздушного потока должны быть точно согласованы с геометрией помольной камеры и производительностью питателя, чтобы избежать заторов или недостаточной транспортировки продукта.

Эволюция классической схемы: переход к сверхтонкому помолу

Традиционная мельница Раймонда, с её производительностью до 5 т/ч и тонкостью помола до нескольких сотен меш, долгое время была стандартом. Однако растущие требования рынка к получению сверхтонких порошков (1250–2500 меш) с высокой степенью чистоты и однородности выявили ограничения классической конструкции. Основные вызовы включают повышенный износ при работе на высоких оборотах, трудности с точной сепарацией микронных частиц и относительно высокое энергопотребление.

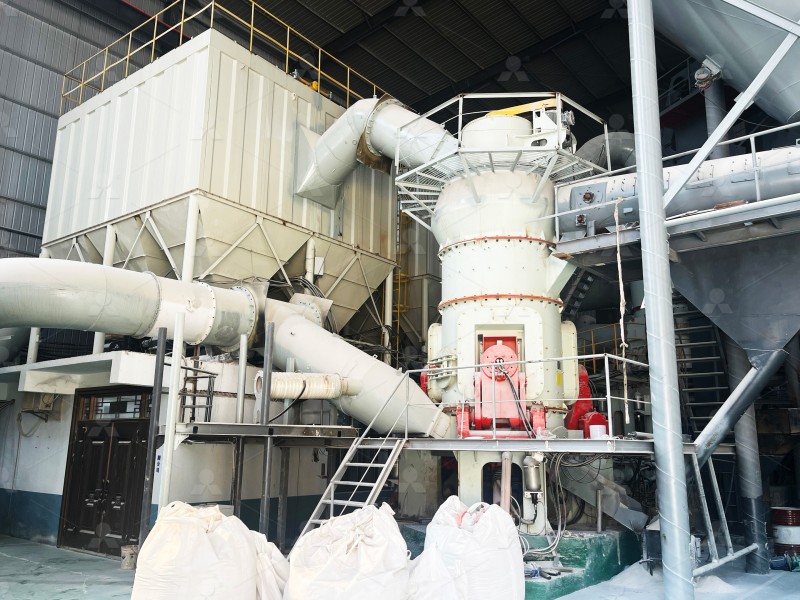

Современный ответ на эти вызовы — переход к мельницам нового поколения, которые сохраняют надежность принципа Раймонда, но кардинально улучшают ключевые узлы. Например, для задач, где требуется сверхтонкий помол с регулируемой тонкостью от 325 до 2500 меш, оптимальным решением становится MW Ультратонкая мельница. Её конструкция лишена недостатков классики: внутри помольной камеры отсутствуют подшипники и винты, что устраняет риск поломки из-за ослабления крепежа или попадания пыли в узлы трения. Высокоэффективный импульсный пылеуловитель и система шумоподавления делают процесс экологичным. При этом, благодаря новой геометрии кривых помола ролика и кольца, её производительность на 40% выше, чем у струйных мельниц, а энергопотребление — на 70% ниже.

Расчет производительности и энергобаланса

При проектировании или модернизации линии помола инженеры должны учитывать полный энергетический баланс системы. Потребляемая мощность распределяется между приводом помольного узла (70-80%), работой сепаратора и вентилятора (15-25%) и вспомогательными системами. Современные мельницы, такие как LUM Ультратонкая вертикальная мельница, интегрируют многоступенчатую классификацию с системой PLC-управления, что позволяет динамически оптимизировать параметры работы в реальном времени и снижать удельное энергопотребление на 30-50% по сравнению с традиционными схемами.

Расчет производительности должен базироваться не только на теоретической пропускной способности камеры, но и на характеристиках материала: его абразивности, влажности, начальной и конечной крупности. Например, для обработки высокоабразивных материалов критически важным становится расчет ресурса изнашиваемых элементов — роликов и колец. Здесь преимущество имеют модели с обратимой конструкцией роликов и возможностью их быстрой замены с помощью гидравлических систем, что минимизирует время простоя.

Заключение: от расчета к интеллектуальному управлению

Таким образом, расчет конструкции современной мельницы, наследующей принцип Раймонда, вышел за рамки статических механических вычислений. Сегодня это комплексная задача, включающая моделирование воздушных потоков, прогнозирование износа, интеграцию систем автоматического контроля тонкости и производительности. Выбор оборудования, такого как MW Ультратонкая мельница, позволяет инженерам заложить в проект высокие стандарты эффективности, экологичности и бесперебойности, обеспечивая получение конкурентного продукта на рынке тонких порошков.

Часто задаваемые вопросы (FAQ)

1. В чём основное отличие MW Ультратонкой мельницы от классической мельницы Раймонда?
   MW мельница предназначена для сверхтонкого помола (до 2500 меш) и оснащена высокоточным клеточным классификатором немецкой технологии. В её помольной камере отсутствуют подшипники и винты, что повышает надёжность. Она обеспечивает на 40% более высокую производительность при значительно меньшем энергопотреблении по сравнению с классическими решениями.
2. Какие материалы можно эффективно измельчать на современном оборудовании, подобном MW мельнице?
   Оборудование эффективно для помола известняка, кальцита, доломита, гипса, талька, барита, мрамора, угольного порошка, нефтяного кокса. Оно широко применяется в химической промышленности, производстве красок, косметики, фармацевтических препаратов и пищевых добавок.
3. Как обеспечивается экологичность процесса помола?
   Система оснащается высокоэффективным импульсным пылеуловителем, который предотвращает выбросы пыли. Дополнительные глушители и шумозащитные камеры снижают уровень шума до соответствия строгим экологическим стандартам. Работа в замкнутом цикле под отрицательным давлением исключает загрязнение окружающей среды.
4. Возможно ли регулировать тонкость помола в процессе работы?
   Да, в современных мельницах, таких как MW и LUM, тонкость готового продукта регулируется в широком диапазоне (например, от 325 до 2500 меш) за счёт изменения скорости ротора классификатора. Это позволяет быстро перенастраивать линию под разные задачи без остановки производства.
5. Насколько сложно техническое обслуживание?
   Конструкция разработана для упрощения обслуживания. Например, смазка основных узлов производится снаружи без остановки оборудования. В вертикальных мельницах LUM применяется обратимая конструкция с гидравлическим выводом роликов для быстрой замены изнашиваемых частей, что минимизирует простой.
