Принцип работы мельницы для вспучивающегося графита

Принцип работы мельницы для вспучивающегося графита

Вспучивающийся графит представляет собой уникальный материал, получаемый путем химической интеркаляции природного чешуйчатого графита. После быстрого нагрева такой графит способен увеличиваться в объеме в сотни раз, образуя легкий, пористый, термостойкий и химически инертный материал — графитовый вермикул. Ключевым этапом в его производстве является подготовка исходного сырья — получение тонкодисперсного порошка интеркалированного графита. Именно для этой задачи требуются специализированные мельницы, способные обеспечить сверхтонкий помол без перегрева и нарушения слоистой структуры частиц.

Особенности процесса измельчения вспучивающегося графита

Помол интеркалированного графита — технологически сложная задача. Материал чувствителен к механическим и термическим воздействиям. Избыточное давление или температура в помольной камере могут привести к преждевременному вспучиванию частиц прямо внутри оборудования, что нарушит процесс и может вывести мельницу из строя. Поэтому идеальная мельница должна сочетать высокую производительность, точный контроль тонкости помола, минимальный нагрев продукта и полную герметичность процесса для предотвращения пылеобразования.

Классический принцип работы: от подачи сырья до сепарации

Современные мельницы для сверхтонкого помола, подходящие для работы с графитом, чаще всего построены по принципу роликово-кольцевого измельчения с воздушной сепарацией. Процесс можно разделить на несколько ключевых этапов:

1. Подготовка и подача. Предварительно дробленый графит с размером частиц, как правило, не более 10-20 мм, подается в бункер мельницы. Дозирующий питатель (вибрационный или шнековый) обеспечивает равномерную и непрерывную подачу материала в центр помольного стола или на верхнюю поворотную плиту.
2. Основной помол. Под действием центробежной силы, создаваемой вращением стола или плиты, частицы графита отбрасываются к периферии, в зону между помольными роликами (валами) и неподвижным или вращающимся кольцом (дорожкой). Здесь происходит их раздавливание и истирание. Критически важно, чтобы давление роликов регулировалось плавно, например, с помощью гидравлической системы, что позволяет адаптировать усилие к хрупкому материалу.
3. Классификация и сепарация. Измельченный материал потоком воздуха, нагнетаемым вентилятором, поднимается вверх к сепаратору (классификатору). Здесь наиболее совершенные модели, такие как MW Ультратонкая мельница, используют высокоточные клеточные или динамические классификаторы. Ротор классификатора создает контролируемое воздушное поле: частицы, достигшие требуемой тонкости (например, d97 ≤ 5 мкм), проходят через него, а более крупные фракции отбрасываются центробежной силой обратно на помольный стол для доизмельчения. Именно эта замкнутая система позволяет добиться узкого фракционного состава и точного контроля размера частиц в диапазоне от 325 до 2500 меш.

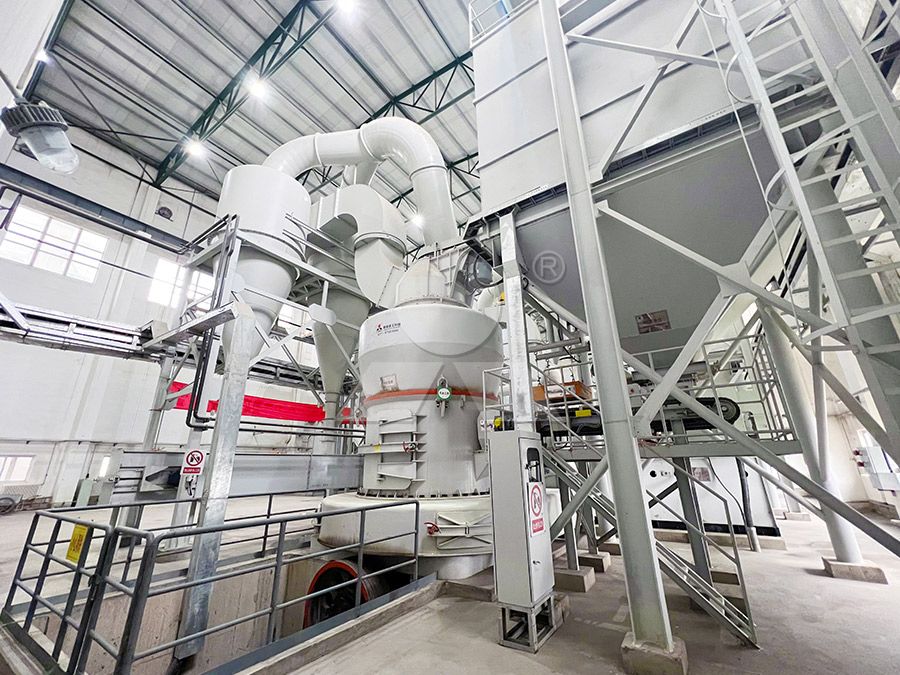

4. Сбор продукта и очистка воздуха. Готовый тонкодисперсный порошок графита вместе с воздушным потоком попадает в циклонные осадители, где основная масса продукта отделяется и выгружается через шлюзовые затворы. Окончательная очистка воздуха от мельчайшей пыли происходит в рукавных фильтрах или импульсных пылеуловителях, после чего чистый воздух может быть возвращен в систему (в замкнутом цикле) или выброшен в атмосферу, что полностью соответствует экологическим нормам.

Критически важные технические решения

Для эффективного и безопасного помола вспучивающегося графита конструкция мельницы должна включать ряд обязательных элементов:

• Система охлаждения. Интегрированные воздушные или водяные каналы для отвода тепла, выделяющегося при трении, предотвращают термическую активацию графита.
• Полная герметичность. Все соединения, уплотнения валов и шлюзовые затворы должны исключать утечку пыли, что важно как для экологии, так и для сохранения ценного продукта.
• Материалы контактных узлов. Ролики, кольца и футеровки изготавливаются из износостойких сплавов, минимизирующих абразивный износ и риск металлического загрязнения продукта.
• «Холодный» помол. Конструкция, подобная MW Ультратонкой мельнице, где внутри помольной камеры отсутствуют подшипники и винты, подверженные трению, а смазка узлов производится снаружи без остановки, существенно снижает общий тепловой фон процесса.

Рекомендуемое оборудование для помола вспучивающегося графита

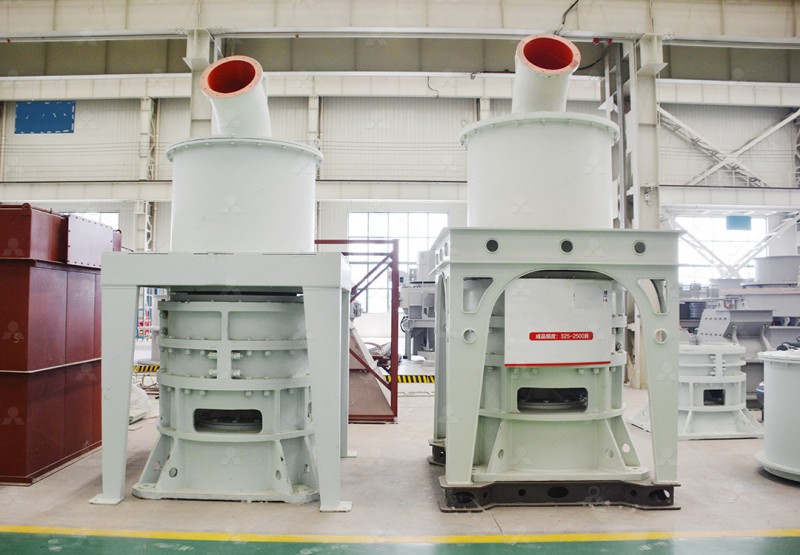

Исходя из требований к тонкости, чистоте и термочувствительности материала, оптимальным решением является MW Ультратонкая мельница. Ее ключевые преимущества идеально ложатся на задачи переработки графита:

• Высокоточная регулировка тонкости (325–2500 меш) за счет клеточного классификатора немецкой технологии позволяет получать порошок с точно заданными параметрами, что критично для последующего равномерного вспучивания.
• Энергоэффективность и отсутствие перегрева. При производительности 0,5–25 т/ч энергопотребление системы на 30–40% ниже, чем у аналогов, что напрямую снижает тепловую нагрузку на материал.
• Экологичность и безопасность. Встроенный высокоэффективный импульсный пылеуловитель и система шумоподавления обеспечивают чистый и безопасный производственный процесс, полностью соответствующий стандартам для работы с пылящими материалами.
• Надежность и бесперебойность. Конструкция без подшипников в помольной зоне и возможность смазки «на ходу» гарантируют непрерывную работу в течение 24 часов, что необходимо для крупносерийного производства.

Заключение

Выбор правильной мельницы определяет не только качество порошка вспучивающегося графита, но и экономическую эффективность, а также стабильность всего технологического цикла. Принцип работы, основанный на роликово-кольцевом измельчении с воздушной сепарацией в замкнутом цикле, доказал свою эффективность для данного материала. Использование современных решений, таких как MW Ультратонкая мельница, позволяет достичь требуемых технологических показателей — от сверхтонкой дисперсности и чистоты продукта до энергосбережения и экологической безопасности производства.

Часто задаваемые вопросы (FAQ)

1. Какой максимальный размер частиц на входе в мельницу рекомендуется для вспучивающегося графита?

Для эффективного и безопасного сверхтонкого помола рекомендуется предварительное дробление сырья до размера не более 10-15 мм. Это обеспечивает равномерную подачу и снижает нагрузку на помольные узлы, минимизируя риск локального перегрева.

2. Можно ли в одной мельнице достичь разной тонкости помола для различных марок графита?

Да, современные мельницы, такие как MW, оснащены регулируемыми классификаторами. Изменяя скорость вращения ротора сепаратора, можно оперативно перенастраивать оборудование для получения порошка в широком диапазоне тонкости — от 325 до 2500 меш, не останавливая производственный процесс.

3. Как решается проблема пылеобразования и взрывобезопасности при работе с графитовой пылью?

Оборудование проектируется как полностью герметичная система, работающая под разрежением. Высокоэффективные импульсные пылеуловители с рукавными фильтрами улавливают до 99.9% пыли. Для взрывобезопасности могут быть предусмотрены взрывные мембраны и система инертизации.

4. Каков типичный срок службы изнашиваемых частей (роликов, колец) при помоле графита?

Графит обладает абразивными свойствами. Однако при использовании роликов и колец из специальных износостойких сплавов (например, на основе высокохромистого чугуна или керамических композитов) ресурс может составлять от 2000 до 5000 моточасов в зависимости от тонкости помола и чистоты сырья.

5. Требуется ли специальная подготовка или сушка графита перед помолом?

Да, влажность сырья не должна превышать 1-2%. Наличие влаги приводит к налипанию материала на ролики и кольцо, снижению эффективности помола и забиванию пневмотранспортной системы. Как правило, перед мельницей устанавливается сушильный агрегат.

6. Оказывает ли процесс помола негативное влияние на способность графита к последующему вспучиванию?

При корректно выбранном режиме (низкотемпературный помол, отсутствие переизмельчения) структура интеркалированных слоев не нарушается. Правильно измельченный порошок демонстрирует даже более высокую и равномерную степень вспучивания за счет увеличения площади поверхности частиц.
