Линия по производству порошка из гипса для десульфурации электростанций

Технологический процесс и ключевое оборудование для получения гипсового порошка в целях десульфурации

Десульфурация дымовых газов на тепловых электростанциях является критически важным процессом для снижения выбросов диоксида серы (SO₂) и соответствия строгим экологическим нормам. Одним из наиболее эффективных и широко применяемых методов является мокрая известняково-гипсовая технология, где конечным продуктом является высококачественный гипсовый порошок. Производство этого порошка требует специализированных технологических линий, способных обеспечить не только необходимую тонкость помола, но и высокую производительность, энергоэффективность и экологическую безопасность.

Роль гипсового порошка в процессе десульфурации

В основе технологии лежит химическая реакция поглощения диоксида серы известняковой суспензией с последующим окислением и кристаллизацией. Ключевым реагентом здесь является известняк (карбонат кальция), который после помола вступает в реакцию с SO₂. Однако конечным стабильным продуктом является двуводный сульфат кальция – строительный гипс. Качество получаемого гипса напрямую зависит от характеристик известнякового порошка на входе: его тонкости, однородности гранулометрического состава и химической чистоты. Именно эти параметры определяют полноту и скорость химических реакций, а также влияют на фильтруемость и влажность конечного гипсового шлама.

Требования к помольному оборудованию

Оборудование для измельчения известняка и гипса в контуре десульфурации должно соответствовать ряду жестких критериев:

• Высокая производительность и энергоэффективность: Электростанции работают в непрерывном режиме, потребляя огромные объемы сорбента. Мельница должна обеспечивать стабильную подачу порошка с минимальными удельными энергозатратами.
• Точный контроль тонкости: Оптимальная тонкость помола для десульфурации обычно находится в диапазоне от 325 до 1250 меш. Слишком грубый помол снижает реакционную способность, слишком тонкий – может привести к повышенному пылеуносу и перерасходу электроэнергии.
• Надежность и простота обслуживания: Простои основного оборудования на электростанции крайне затратны. Конструкция мельницы должна позволять проводить плановое техническое обслуживание и замену изнашиваемых частей с минимальным временем остановки.
• Экологичность: Весь процесс помола должен быть полностью герметизирован, а система аспирации – обеспечивать очистку выходящего воздуха до уровней, соответствующих санитарным нормам.

Инновационные решения для сверхтонкого помола

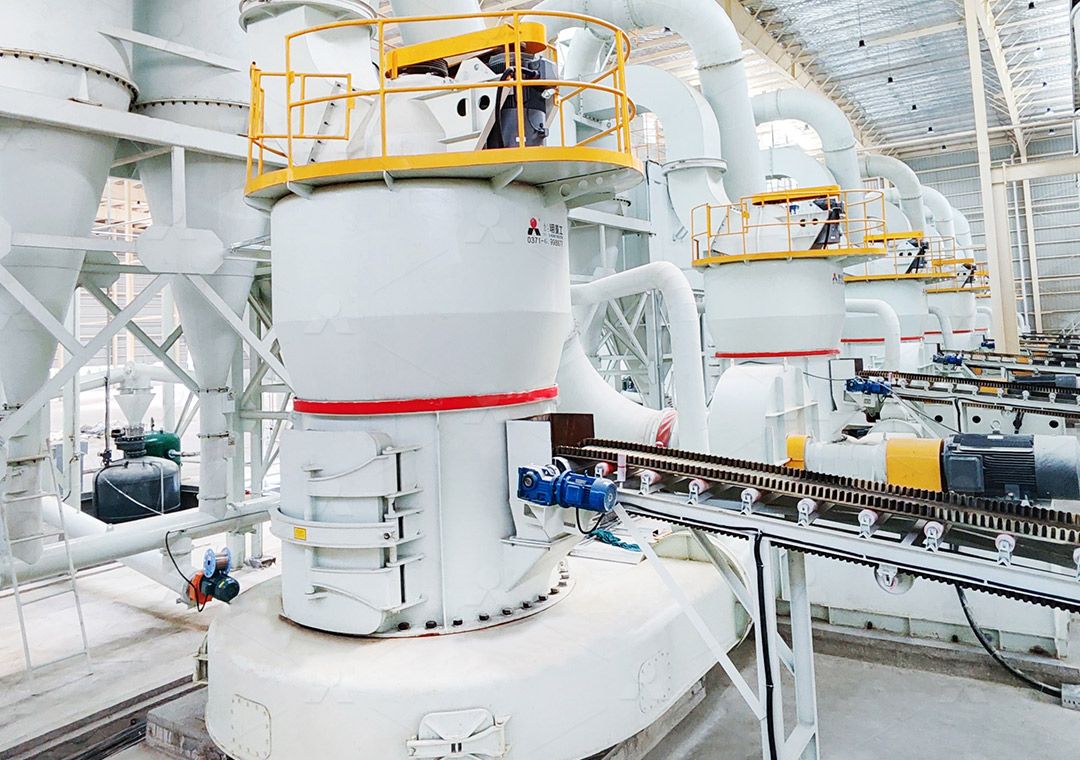

Традиционные шаровые мельницы, хотя и применяются в данной отрасли, часто уступают по эффективности современным вертикальным и ролико-кольцевым мельницам. Последние поколения помольного оборудования предлагают интегрированные решения, объединяющие сушку, помол, классификацию и транспортировку в одном агрегате.

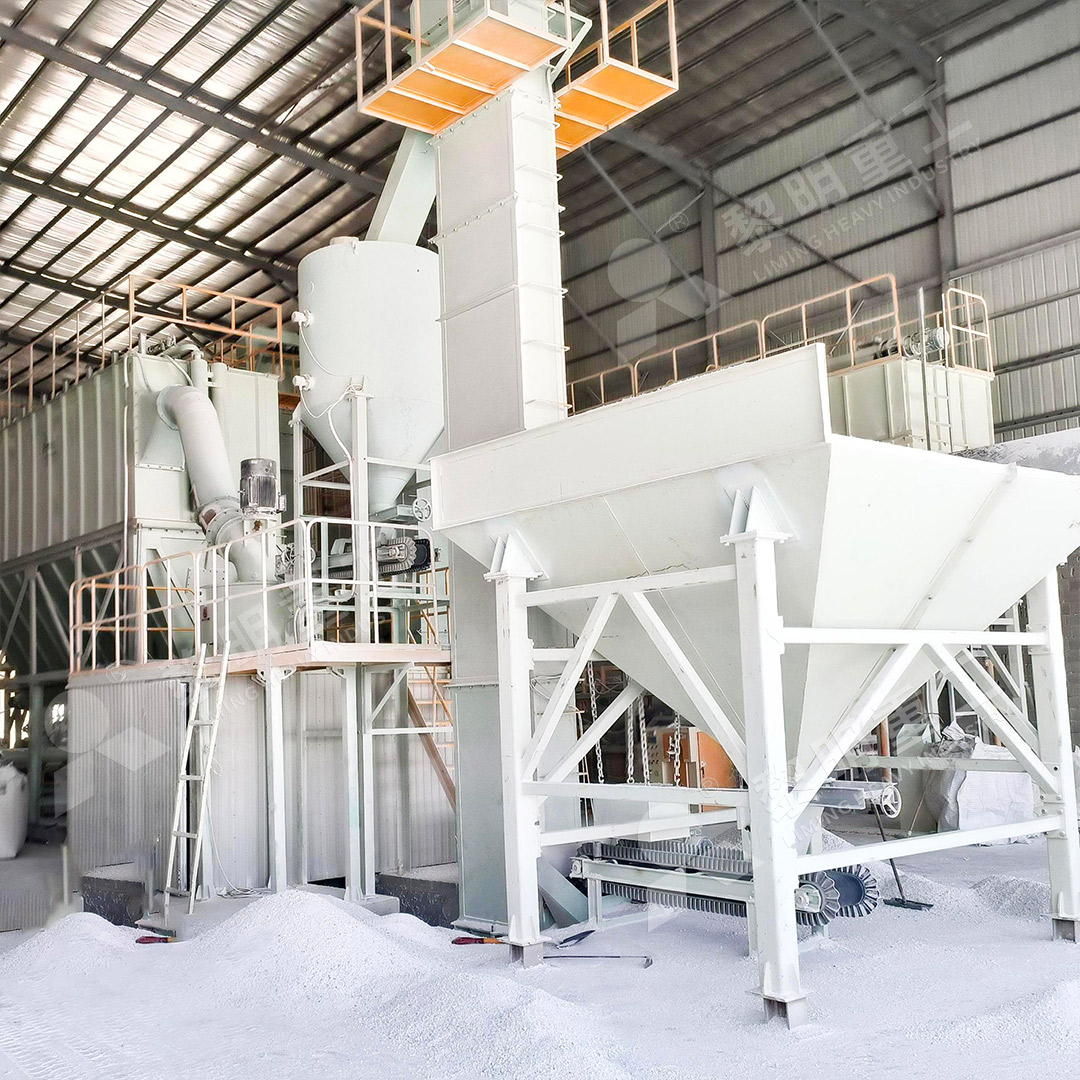

Особого внимания заслуживает технология сверхтонкого помола, которая позволяет достигать максимальной реакционной поверхности частиц. Для этих целей наша компания разработала и рекомендует MW Ультратонкую мельницу. Это оборудование специально предназначено для получения сверхтонкого порошка с регулируемой тонкостью от 325 до 2500 меш. Ее ключевые преимущества идеально подходят для задач десульфурации:

• Повышенная производительность при меньшем энергопотреблении: Новая конструкция кривых помола ролика и кольца повышает эффективность измельчения. При одинаковой мощности производительность может быть на 40% выше, чем у альтернативных типов мельниц, а энергопотребление системы составляет лишь около 30% от струйной мельницы.
• Высокоточная классификация: Клеточный классификатор, разработанный по немецким технологиям, обеспечивает точное разделение частиц, что гарантирует стабильный гранулометрический состав готового продукта.
• Надежная конструкция: Отсутствие подшипников и винтов в самой помольной камере устраняет риски, связанные с их износом и попаданием смазки в продукт. Смазка главного вала осуществляется снаружи без остановки оборудования, обеспечивая непрерывную работу 24/7.
• Полная экологическая безопасность: Мельница оснащена высокоэффективным импульсным пылеуловителем и системой шумоподавления, что сводит к минимуму воздействие на окружающую среду и персонал.

Для проектов, где требуется переработка более крупной фракции сырья с высочайшей степенью автоматизации, также отлично подходит LUM Ультратонкая вертикальная мельница. Она объединяет помол, классификацию и транспортировку, предлагая энергосберегающую технологию многоступенчатой классификации и уникальную систему двойного ограничения для защиты от вибраций.

Состав типовой технологической линии

Полноценная линия по производству гипсового/известнякового порошка включает в себя не только мельницу, но и комплекс вспомогательного оборудования:

1. Узел подготовки сырья: Приемный бункер, пластинчатый или вибрационный питатель, щековая или молотковая дробилка для первичного дробления крупных кусков до размера, приемлемого для мельницы (например, 0–20 мм для MW мельницы).
2. Основной помольный узел: Выбранная мельница (например, MW Ультратонкая мельница) с системой подачи сырья (элеватор, дозатор).
3. Система классификации и транспортировки продукта: Сепаратор, циклонные осадители, винтовые или пневматические конвейеры для подачи готового порошка в силосы-накопители.
4. Система аспирации и обеспыливания: Рукавные фильтры или электрофильтры, вентиляторы, обеспечивающие герметичность цикла и очистку воздуха.
5. Система автоматического управления: Шкафы управления на базе PLC, датчики давления, температуры и уровня, обеспечивающие полностью автоматический и оптимизированный режим работы линии.

Экономический и экологический эффект

Внедрение современной линии на базе высокоэффективного оборудования, такого как MW Ультратонкая мельница, приносит значительные выгоды:

• Снижение эксплуатационных расходов: За счет высокой энергоэффективности и низкого износа расходных частей.
• Повышение качества десульфурации: Стабильный высококачественный порошок повышает степень улавливания SO₂ и качество товарного гипса.
• Минимизация экологического следа: Закрытый цикл работы и эффективные фильтры практически исключают выбросы пыли.
• Сокращение занимаемых площадей: Компактная конструкция современных мельниц позволяет оптимизировать пространство производственного цеха.

Таким образом, правильный выбор помольного оборудования является фундаментом для создания эффективной, надежной и экономичной системы обеспечения электростанции сорбентом для десульфурации. Инвестиции в передовые технологии, такие как ультратонкий помол, окупаются за счет снижения затрат на электроэнергию, реагенты и соблюдение экологических стандартов.

Часто задаваемые вопросы (FAQ)

1. Какая оптимальная тонкость помола известняка требуется для эффективной десульфурации?

Наиболее распространенный и эффективный диапазон составляет 325–600 меш (d90 ≈ 44–20 мкм). Более тонкий помол (до 1250 меш) может применяться для повышения реакционной способности или при использовании сырья с особыми свойствами, но требует больше энергии. Оборудование, такое как MW Ультратонкая мельница, позволяет гибко регулировать этот параметр в процессе работы.

2. Можно ли использовать одну мельницу для помола и сушки влажного известняка?

Да, современные вертикальные мельницы (например, серии LM или LUM) и некоторые модификации ролико-кольцевых мельниц конструктивно предусматривают подачу горячего газа в помольную камеру, что позволяет одновременно сушить и измельчать сырье с влажностью до нескольких процентов. Для MW мельницы требуется предварительно высушенное сырье.

3. Как обеспечивается защита оборудования от абразивного износа при помоле известняка?

Ключевые изнашиваемые элементы (ролики, кольца, бронеплиты) изготавливаются из высокопрочных износостойких сплавов. Например, в наших мельницах используются материалы, срок службы которых в 1.5–2 раза превышает срок службы стандартной высокомарганцевой стали. Конструкция также минимизирует прямой контакт металлических частей.

4. Насколько сложно обслуживать мельницу в условиях непрерывной работы электростанции?

Конструкция разрабатывается с учетом необходимости минимального обслуживания. Например, в MW мельнице смазка критических узлов проводится без остановки агрегата. Система гидравлики в LUM мельнице позволяет быстро выводить ролики для осмотра и замены футеровки, сокращая время простоя до нескольких часов.

5. Какие меры принимаются для снижения шума от помольного оборудования?

Оборудование проектируется с акустическим расчетом. Устанавливаются специальные глушители на воздуховодах, шумопоглощающие камеры, виброизоляционные опоры. Корпуса мельниц имеют звукоизолирующее покрытие. В комплексе это позволяет снизить уровень шума до значений, соответствующих санитарным нормам для производственных помещений.

6. Какой срок окупаемости линии на базе современной ультратонкой мельницы?

Срок окупаемости зависит от масштаба электростанции и режима работы, но в среднем составляет от 1.5 до 3 лет. Основными факторами экономии являются снижение удельного энергопотребления на помол (до 30–50% по сравнению с устаревшим оборудованием), уменьшение затрат на реагенты за счет более полного их использования и снижение расходов на обслуживание.
