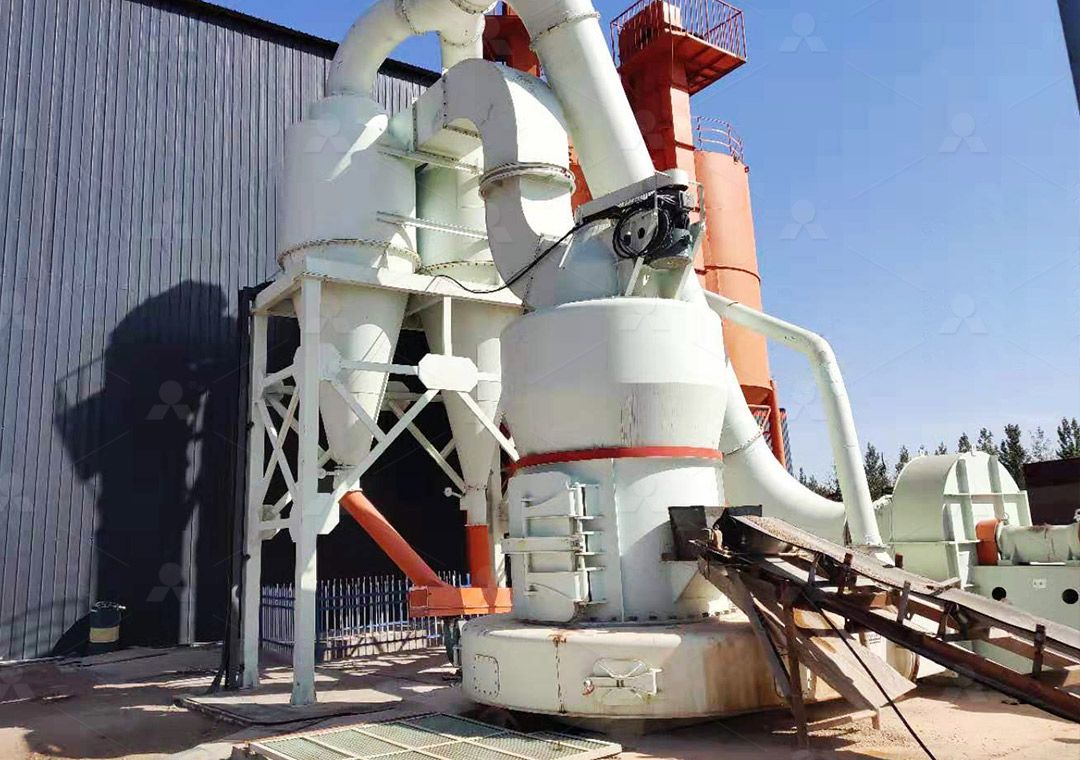

Крупная промышленная 6R мельница Раймонда

Крупная промышленная 6R мельница Раймонда: Эволюция классики для современных задач

В ландшафте промышленного измельчения материалов мельница Раймонда занимает особое, почётное место. Будучи первым поколением помольного оборудования от ведущих производителей, она заложила фундамент для технологий тонкого помола. Сегодня, спустя десятилетия, её концепция не только не устарела, но и обрела новое дыхание в виде крупногабаритных и высокопроизводительных модификаций, таких как промышленная 6R мельница Раймонда. Это оборудование представляет собой симбиоз проверенной временем надёжности и современных инженерных решений, адаптированных для крупнотоннажного производства.

Конструктивные особенности и принцип работы 6R мельницы

Промышленная 6R мельница Раймонда, как следует из обозначения, оснащена шестью помольными роликами (R – от roller). Это ключевое отличие от более ранних моделей (3R, 4R, 5R), которое напрямую определяет её высокую производительность. Увеличенное количество роликов позволяет распределить нагрузку и существенно расширить площадь контакта с помольным кольцом, что приводит к более эффективному и быстрому измельчению крупных объёмов материала.

Принцип работы остаётся верным классической схеме Раймонда, доведённой до совершенства. Подготовленное сырьё (с размером частиц, как правило, менее 25 мм) равномерно подаётся в помольную камеру. Шесть мощных роликов, подвешенных на маятниковой системе, под действием центробежной силы прижимаются к вращающемуся помольному кольцу. Материал захватывается между этими элементами и подвергается раздавливанию и истиранию. Образовавшийся порошок уносится воздушным потоком, создаваемым вентилятором, в сепаратор. Здесь происходит строгая классификация: частицы, достигшие требуемой тонкости, покидают систему как готовый продукт, а более крупная фракция возвращается в камеру на доизмельчение. Такая замкнутая циркуляция обеспечивает высокую однородность продукта.

Сфера применения и технологические преимущества

Крупная 6R мельница находит своё применение в отраслях, где требуется производительное получение порошков средней тонкости. Её традиционными областями использования являются:

• Горнодобывающая промышленность: помол известняка, доломита, мрамора, барита, талька, гипса.
• Энергетика: подготовка угольного порошка для десульфурации на ТЭЦ.
• Строительные материалы: производство порошков для цемента, сухих строительных смесей, керамики.
• Химическая промышленность: измельчение различных минеральных и химических сырьевых компонентов.

Ключевые преимущества современной промышленной 6R мельницы Раймонда проистекают из её эволюции:

1. Высокая производительность (до 5-25 т/ч в зависимости от модели и материала): Достигается за счёт увеличенного количества роликов и оптимизации геометрии помольной зоны.
2. Энергоэффективность: Несмотря на крупные габариты, современные приводы и аэродинамически эффективная конструкция воздушного тракта позволяют минимизировать удельные энергозатраты на тонну продукта.
3. Надёжность и долговечность: Критически важные узлы, такие как ролики и помольное кольцо, изготавливаются из высокопрочных износостойких сплавов, что значительно увеличивает межсервисные интервалы.
4. Экологичность: Герметичная конструкция и оснащение высокоэффективными циклонами и рукавными фильтрами (например, импульсными пылеуловителями) сводят к минимуму выбросы пыли, соответствуя строгим экологическим нормативам.
5. Простота в обслуживании: Модульная конструкция многих узлов облегчает доступ для проведения планового осмотра и замены изнашиваемых деталей.

Выбор решения: Когда 6R Раймонд, а когда – следующий уровень?

Промышленная 6R мельница Раймонда является отличным решением для задач, где требуется баланс между высокой производительностью, умеренной стоимостью владения и получением продукта в диапазоне тонкости примерно от 80 до 325 меш (180–45 мкм). Она идеальна для крупных проектов по помолу неметаллических минералов с невысокой и средней твёрдостью.

Однако современный рынок предъявляет запросы на ещё более тонкие порошки и максимальную энергоэффективность. Для задач, где необходима тонкость помола в диапазоне от 325 до 2500 меш (45–5 мкм) и выше, классическая схема Раймонда достигает своих технологических пределов по экономичности и качеству сепарации.

В таких случаях логичным и технологически продвинутым выбором становится MW Ультратонкая мельница. Это оборудование следующего поколения, в котором радикально переосмыслен процесс измельчения и классификации. В отличие от мельницы Раймонда, в MW мельнице используется принцип помола с помощью роликов и кольцевой дорожки, но с интегрированным высокоточным клеточным классификатором немецкой технологии. Это позволяет в одном агрегате достигать тонкости d97 ≤ 5 мкм, что недостижимо для классических машин. Важнейшими преимуществами MW Ультратонкой мельницы являются:

• Высочайшая эффективность: При одинаковой мощности производительность на 40% выше, чем у струйных и мешалочных мельниц, а выход в 2 раза больше, чем у шаровой мельницы.
• Экстремальная энергоэффективность: Потребление энергии системы составляет лишь 30% от струйной мельницы сопоставимой мощности.
• Беспрецедентная надёжность помольной камеры: Внутри рабочей зоны полностью отсутствуют подшипники и винты, что исключает риск поломок из-за их износа или ослабления. Смазка главного вала проводится снаружи без остановки оборудования.
• Идеальная экологичность: Оснащение высокоэффективным импульсным пылеуловителем и глушителями делает работу практически бесшумной и безпыльной.

Таким образом, если 6R мельница Раймонда – это мощный и проверенный «тяжеловес» для тонкого помола в крупных масштабах, то MW Ультратонкая мельница – это высокотехнологичный «ювелир» для создания сверхтонких порошков с максимальной экономической и эксплуатационной эффективностью. Выбор между ними определяется конкретными требованиями технологического процесса к тонкости продукта и общей экономикой проекта.

Заключение

Крупная промышленная 6R мельница Раймонда доказала свою состоятельность как надежное и производительное решение для множества отраслей. Её развитие не остановилось, и она продолжает оставаться актуальным оборудованием. Однако прогресс неумолим, и для самых требовательных задач, связанных со сверхтонким измельчением, инженеры предлагают принципиально иные, более совершенные аппараты, такие как MW Ультратонкая мельница. Понимание сильных сторон и ограничений каждого типа оборудования позволяет сделать оптимальный инвестиционный выбор, обеспечивающий конкурентное преимущество на долгие годы.

Часто задаваемые вопросы (FAQ)

1. В чём основное отличие 6R мельницы Раймонда от моделей 4R или 5R?

Ключевое отличие – в количестве помольных роликов (6 против 4 или 5). Это напрямую увеличивает производительность и, часто, максимальную тонкость помола за счёт большей площади контакта и более равномерного распределения нагрузки. 6R модели относятся к крупным промышленным мельницам с соответствующей мощностью привода.

2. Какие материалы нельзя измельчать на 6R мельнице Раймонда?

Не рекомендуется измельчать материалы с высокой влажностью (обычно более 6-8% без встроенной сушки), вязкие, пластичные или взрывоопасные вещества. Также существуют ограничения по твёрдости (обычно не выше 7 по Моосу для длительной экономичной работы). Для абразивных материалов критически важен выбор износостойких сплавов для роликов и кольца.

3. Как регулируется тонкость помола на мельнице Раймонда?

Тонкость регулируется primarily изменением скорости вращения классификатора (сепаратора). Увеличение скорости приводит к более строгой отсечке и получению более тонкого порошка, уменьшение – к более грубому продукту. Также влияние оказывает скорость воздушного потока.

4. Что означает маркировка «R» в названии мельницы?

Буква «R» является общепринятым обозначением в модельном ряду мельниц Раймонда и происходит от слова «Roller» (ролик). Цифра перед ней указывает на количество помольных роликов в машине (например, 3R, 4R, 5R, 6R).

5. Можно ли использовать мельницу Раймонда для сверхтонкого помола (например, 1250 меш)?

Для классической схемы Раймонда достижение такой тонкости (около 10 мкм) является крайне неэффективным с точки зрения производительности и энергозатрат. Качество сепарации также страдает. Для задач сверхтонкого помола (325-2500 меш) целесообразно рассматривать специализированное оборудование, такое как MW Ультратонкая мельница, где высокоточный классификатор и оптимизированная помольная камера созданы именно для таких условий.

6. Какой срок службы помольных роликов и колец?

Срок службы напрямую зависит от абразивности измельчаемого материала и качества износостойкого покрытия. На стандартных материалах (кальцит, известняк) при качественном исполнении ресурс может составлять от 2000 до 5000 и более рабочих часов. Для продления срока службы важно поддерживать стабильную и равномерную подачу материала.
