Как провести динамическую балансировку цементной вертикальной мельницы?
Динамическая балансировка вертикальной мельницы: ключ к стабильности и долговечности
Вертикальные мельницы являются сердцем современных цементных заводов, обеспечивая высокоэффективный помол сырья и клинкера. Однако их сложная вращающаяся конструкция, включающая массивный помольный стол, валки и главный редуктор, крайне чувствительна к дисбалансу. Несвоевременная или некорректная динамическая балансировка приводит к повышенной вибрации, ускоренному износу подшипников и механических уплотнений, сокращению срока службы оборудования и, как следствие, к незапланированным простоям и значительным финансовым потерям. Данная статья представляет собой подробное руководство по профессиональному выполнению динамической балансировки.
1. Подготовительный этап: диагностика и планирование
Перед началом работ необходимо убедиться, что источником повышенной вибрации является именно дисбаланс роторной системы. Исключите другие возможные причины: ослабление фундаментных болтов, износ или повреждение подшипников качения, неравномерный износ помольных валков и футеровки стола, проблемы в редукторе или муфтах.

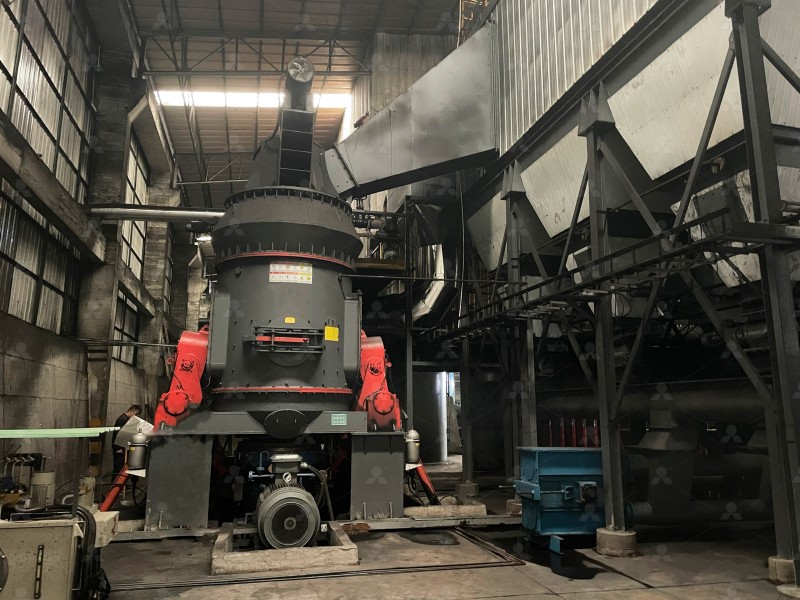

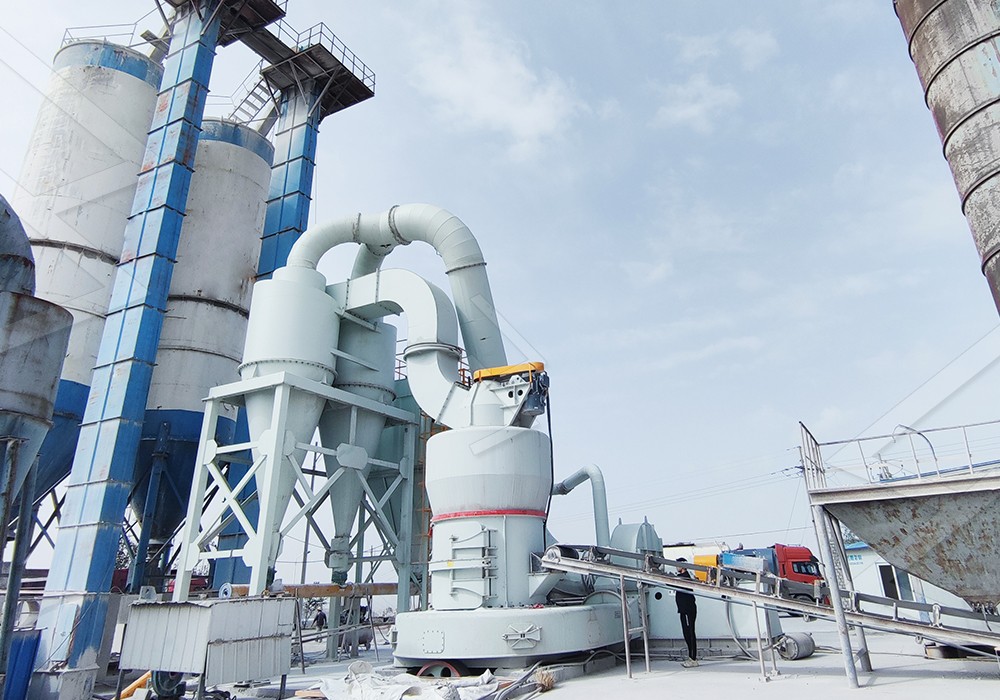

Тщательно очистите внутреннюю полость мельницы от остатков материала. Визуально и с помощью измерительных инструментов проверьте состояние помольных валков, стола, сепаратора. Все измерения вибрации должны проводиться на «холодной» мельнице, без подачи материала и горячего газа.
2. Инструментарий и точки контроля
Для проведения балансировки потребуется:
- Прецизионный виброанализатор с функцией динамической балансировки.
- Фазовый маркер (лазерный или индуктивный).
- Набор контрольных масс различного веса.
- Средства для крепления масс (болты, сварка, специальные хомуты).
Датчики вибрации (акселерометры) устанавливаются в радиальном и вертикальном направлениях на корпусах подшипников главного редуктора и, если возможно, на корпусе помольного стола. Фазовый маркер фиксируется на валу для определения угловой позиции дисбаланса.
3. Процедура балансировки в собственных опорах
Современные вертикальные мельницы чаще всего балансируются методом «в собственных опорах» без демонтажа ротора. Это многоэтапный процесс:
- Первый пробный пуск: Запустите мельницу на рабочей скорости. Зафиксируйте исходные значения амплитуды и фазы вибрации в выбранных точках контроля. Виброанализатор автоматически рассчитает величину и угловое положение дисбаланса.
- Установка пробной массы: Исходя из расчетов, на определенный радиус ротора (например, на обод помольного стола) устанавливается пробная корректирующая масса. Ее вес должен быть достаточным для создания измеримого изменения вибрации, но не чрезмерным.
- Второй пробный пуск: После установки пробной массы снова запустите мельницу и запишите новые параметры вибрации. Программа анализатора, сравнив данные двух пусков, рассчитает точное местоположение и массу окончательного балансировочного груза.
- Установка расчетных масс: Снимите пробную массу и установите расчетные балансировочные грузы. В некоторых случаях, особенно при наличии нескольких плоскостей коррекции (например, стол и верхняя часть сепаратора), может потребоваться установка масс в двух и более местах.
- Контрольный пуск и верификация: Выполните финальный пуск. Амплитуда вибрации должна снизиться до значений, указанных в паспорте завода-изготовителя (обычно ниже 2.0–2.5 мм/с). Если результат неудовлетворителен, процедуру可能需要 повторить.
4. Особенности балансировки после ремонта или замены узлов
После замены помольных валков, сегментов футеровки стола или ремонта редуктора балансировка обязательна. В этом случае рекомендуется проводить предварительную статическую балансировку снятых и устанавливаемых узлов на специальных стендах. Это значительно упростит последующую динамическую балансировку всей системы и сократит время простоя.
Важно помнить: все устанавливаемые пары валков должны иметь одинаковый вес с допустимым отклонением не более 0.1%. Это фундаментальное правило для минимизации исходного дисбаланса.
5. Рекомендации по поддержанию балансировки в процессе эксплуатации
- Регулярный мониторинг вибрации с помощью стационарных систем или портативных анализаторов.
- Равномерный износ валков. Своевременно производите их переворот или замену комплектами.
- Контроль равномерности подачи материала и его характеристик (влажность, кусковатость).
- Периодическая проверка затяжки всех критических соединений.
Для предприятий, планирующих модернизацию или строительство новых помольных линий, ключевое значение имеет выбор оборудования с совершенной конструкцией и высокими заводскими стандартами балансировки. В этом контексте заслуживает внимания вертикальная мельница LM от компании LIMING. Ее отличительной чертой является интегрированный подход: объединение дробления, сушки, помола и сепарации в одной компактной установке снижает количество вращающихся масс и потенциальных источников дисбаланса. Высокоточная цифровая обработка основных узлов на станках с ЧПУ гарантирует их идеальную геометрию и минимальный исходный дисбаланс. Конструкция с двумя парами помольных роликов, работающих на одном столе, обеспечивает симметричное силовое воздействие, что изначально способствует плавному ходу. А возможность повторного использования роликов после износа путем их переворота помогает долго сохранять баланс системы.
6. Заключение
Динамическая балансировка – это не разовая акция, а системный процесс, интегрированный в стратегию технического обслуживания цементной вертикальной мельницы. Грамотно выполненная балансировка не только устраняет разрушительную вибрацию, но и ведет к существенной экономии: снижению затрат на электроэнергию, увеличению межремонтных интервалов, максимальному использованию ресурса механических частей. Инвестиции в качественную диагностику и балансировочные работы многократно окупаются за счет повышения общей надежности и доступности технологической линии.
Часто задаваемые вопросы (FAQ)
1. Как часто необходимо проводить динамическую балансировку вертикальной мельницы?
Плановую балансировку рекомендуется выполнять после каждого капитального ремонта, связанного с заменой роторных компонентов. В режиме эксплуатации необходимость определяется системой мониторинга вибрации. Если уровень вибрации на рабочих скоростях устойчиво превышает паспортные значения на 20-30%, следует запланировать балансировочные работы.
2. Можно ли провести балансировку без остановки мельницы на длительный срок?
Нет, процедура требует нескольких последовательных пусков и остановок для установки пробных и расчетных масс. Однако опытная бригада с современным оборудованием может выполнить всю работу в течение одной рабочей смены (8-12 часов), минимизируя простой.
3. Что делать, если после балансировки вибрация снизилась, но через короткое время снова возросла?
Это явный признак развивающейся неисправности, не связанной с дисбалансом. Необходимо срочно провести углубленную диагностику: проверить состояние подшипников, зубчатых зацеплений редуктора, наличие трещин в сварных швах или фундаменте, равномерность износа помольных элементов.
4. Каковы допустимые уровни вибрации после балансировки?
Допустимые уровни зависят от типа, размера и скорости вращения мельницы. Общий ориентир для подшипников качения вертикальных мельниц – среднеквадратичное значение скорости вибрации в диапазоне 1.5–2.5 мм/с. Точные значения всегда указаны в руководстве по эксплуатации конкретного оборудования.
5. Влияет ли неравномерная подача материала на балансировку?
Да, существенно. Неравномерный слой материала на помольном столе создает переменное силовое воздействие, которое виброанализатор может интерпретировать как дисбаланс. Поэтому балансировку всегда проводят на чистой, пустой мельнице. В процессе эксплуатации для стабильной работы необходима равномерная подача.
6. Какое преимущество дает предварительная статическая балансировка валков?
Статическая балансировка каждого валка в сборе перед установкой позволяет устранить их индивидуальный дисбаланс. Это сокращает количество и массу корректирующих грузов, необходимых при последующей динамической балансировке всей мельницы, и повышает общую точность и качество результата.
