Вертикальная мельница Цзинань

Вертикальная мельница Цзинань: Эволюция технологий тонкого помола

В промышленном сердце Цзинаня, известного своими инновациями в машиностроении, родилась и продолжает развиваться ключевая технология для переработки минерального сырья — вертикальная мельница. Этот тип оборудования кардинально изменил подход к измельчению, предложив комплексное решение, объединяющее сушку, помол, сепарацию и транспортировку в едином компактном агрегате. В отличие от традиционных шаровых мельниц, вертикальные конструкции характеризуются значительно меньшими габаритами, сниженным на 30–40% энергопотреблением и повышенной экологичностью за счет работы в замкнутом цикле под отрицательным давлением.

Принципиальные преимущества вертикальной компоновки

Ключевым достоинством вертикальных мельниц является их модульная конструкция. Все основные процессы — от подачи сырья с размером до 70 мм до получения готового порошка заданной дисперсности — происходят внутри одной башни. Это не только экономит производственные площади (до 50% по сравнению с шаровыми аналогами), но и минимизирует потери материала и тепла. Система помола основана на взаимодействии вращающегося стола и роликов, что обеспечивает высокую эффективность за счёт комбинации раздавливания и истирания. Короткое время пребывания материала в зоне обработки (2–3 минуты) предотвращает его переизмельчение и позволяет точно контролировать гранулометрический состав.

Технологический прорыв: От классического помола к сверхтонкому

Эволюция вертикальных мельниц привела к появлению специализированных моделей для получения сверхтонких порошков с тониной помола до 2500 меш. Это стало возможным благодаря интеграции высокоточных сепараторов, часто созданных на основе немецких технологий классификации. Такие сепараторы, например клеточного типа, обеспечивают точное разделение частиц по размеру, возвращая некондиционную фракцию на доизмельчение. Особое внимание в современных моделях уделяется материалам рабочих органов — роликов и футеровки стола. Применение износостойких сплавов увеличивает их ресурс в 1.5–2 раза, снижая эксплуатационные расходы и риск загрязнения продукта частицами железа.

Экологичность и автоматизация как стандарт

Современная вертикальная мельница — это «зелёный» агрегат. Полная герметизация и работа под разрежением исключают пылевыделение в цех. Высокоэффективные импульсные пылеуловители и многоступенчатые системы фильтрации обеспечивают очистку выходящего воздуха до уровней, строго соответствующих национальным и международным экологическим стандартам. Не менее важным аспектом является автоматизация. Использование систем управления на базе PLC позволяет оператору дистанционно контролировать и регулировать ключевые параметры: давление помола, скорость вращения сепаратора, подачу материала и температуру в зоне сушки. Это обеспечивает стабильность качества продукции и позволяет быстро перенастраивать линию под разные задачи.

Рекомендуемые решения для сверхтонкого помола

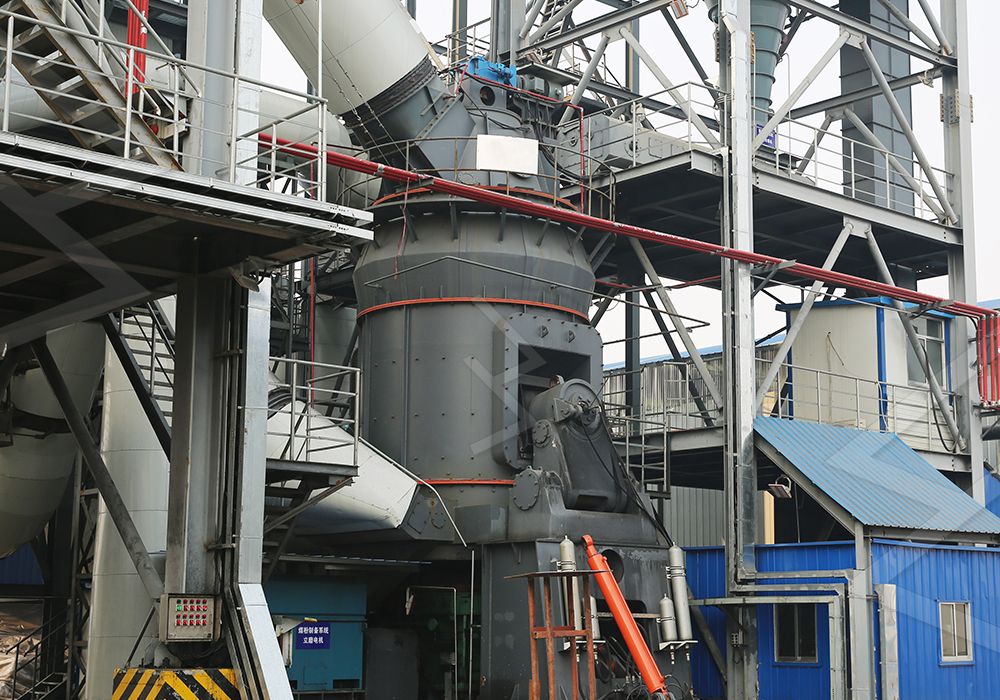

Для предприятий, чьи технологические процессы требуют получения высокодисперсных порошков с исключительной чистотой и однородностью, мы настоятельно рекомендуем обратить внимание на модель LUM Ультратонкая вертикальная мельница. Эта мельница, разработанная на основе многолетнего опыта, воплотила в себе передовые технологии роликового измельчения и классификации. Её ключевая особенность — уникальная кривая помола роликовой обоймы и футеровки стола, которая формирует равномерный слой материала. Это минимизирует прямой контакт металлических поверхностей, что критически важно для сохранения белизны и чистоты продукта (например, карбоната кальция или талька). Технология многоступенчатой классификации с системой PLC обеспечивает высочайшую точность регулировки тонкости в диапазоне от 325 до 2500 меш, а энергопотребление при этом на 30–50% ниже, чем у традиционных мельниц.

Для задач, где требуется высочайшая производительность в классе сверхтонкого помола при минимальном энергопотреблении системы, идеальным выбором станет MW Ультратонкая мельница. Её инновационная конструкция с новой геометрией помольных кривых ролика и кольца обеспечивает увеличение производительности на 40% по сравнению со струйными и мешалочными мельницами при одинаковой мощности. Важнейшим преимуществом MW мельницы является отсутствие подшипников и винтов внутри помольной камеры. Это полностью устраняет риск выхода оборудования из строя из-за попадания пыли в узлы трения или ослабления крепежа. Смазка главного вала производится снаружи без остановки агрегата, что позволяет организовать непрерывное круглосуточное производство. Высокоэффективный импульсный пылеуловитель и глушители делают работу комплекса практически бесшумной и экологически безупречной.

Заключение

Вертикальная мельница, рождённая в Цзинане и непрерывно совершенствуемая, сегодня представляет собой не просто оборудование для измельчения, а интеллектуальный технологический комплекс. Она отвечает главным вызовам современной промышленности: энергоэффективности, экологической безопасности, автоматизации и гибкости производства. Выбор между классическими вертикальными мельницами, такими как LM серия для крупнотоннажного производства, и специализированными ультратонкими моделями LUM и MW зависит от конкретных задач по тонкости, производительности и чистоте конечного продукта. В любом случае, это инвестиция в современную, надежную и экономичную технологию переработки минерального сырья.

Часто задаваемые вопросы (FAQ)

1. Каковы основные преимущества вертикальной мельницы перед шаровой?

Вертикальная мельница занимает до 50% меньше площади, потребляет на 30–40% меньше электроэнергии, обладает встроенной функцией сушки влажного сырья и работает в полностью герметичной системе, что исключает пылевыделение. Время помола короче, что позволяет лучше контролировать гранулометрический состав.

2. Можно ли на одной вертикальной мельнице перерабатывать разные виды материалов?

Да, но с перенастройкой параметров. Современные мельницы с системой PLC позволяют быстро изменять давление помола, скорость сепаратора и температуру сушки. Однако для материалов с кардинально разными абразивными свойствами может потребоваться замена износостойких элементов футеровки.

3. Как обеспечивается чистота продукта и отсутствие загрязнения железом?

В моделях для сверхтонкого помола, таких как LUM и MW, применяются специальные конструктивные решения: отсутствие подшипников в камере, уникальные кривые помола, минимизирующие прямой контакт, а также использование высококачественных износостойких сплавов. Тяжелые металлические включения автоматически удаляются через специальный шлаковый выпуск.

4. Какой диапазон тонкости помола можно достичь?

Стандартные вертикальные мельницы (LM серия) обеспечивают тонкость до 325 меш. Специализированные ультратонкие модели (LUM, MW) позволяют регулировать тонкость готового продукта в диапазоне от 325 до 2500 меш, достигая показателя d97 ≤ 5 мкм за один проход.

5. Насколько сложно техническое обслуживание?

Конструкция современных мельниц, например с обратимыми роликами и гидравлической системой вывода, максимально упрощена для обслуживания. Ключевые узлы, такие как ролики, можно демонтировать для осмотра и замены футеровки без сложных операций. Система смазки часто вынесена наружу и может обслуживаться без остановки оборудования.

6. Какие меры принимаются для снижения шума и вибрации?

Оборудование оснащается глушителями на входе и выходе воздуха, шумозащитными камерами. В конструкциях, подобных MW, применяются эластичные демпфирующие элементы в основании. Отсутствие прямых ударных нагрузок (ролик катится по слою материала) также существенно снижает уровень вибрации по сравнению с шаровыми мельницами.
