Вертикальная мельница: конструктивные особенности и технологические преимущества

Вертикальная мельница: конструктивные особенности и технологические преимущества

В современной промышленности переработки минерального сырья и производства порошковых материалов вертикальные мельницы заняли лидирующие позиции, вытеснив традиционные шаровые агрегаты. Их успех обусловлен принципиально иной конструкцией, которая обеспечивает комплексное решение задач измельчения, сушки, классификации и транспортировки в рамках единой компактной установки.

Конструктивная эволюция: от простого к сложному

Основой конструкции любой вертикальной мельницы является помольный стол (тарель), приводимый во вращение редуктором от главного электродвигателя. Над столом, с определённым зазором, установлены помольные ролики (валки), оказывающие давление на материал. Ключевым отличием от горизонтальных шаровых мельниц является вертикальная компоновка и принцип работы «стол-ролик», что позволило радикально уменьшить габариты и энергопотребление.

Эволюция конструкции шла по пути повышения эффективности помола, точности классификации и надёжности. Были разработаны системы гидравлического давления роликов, усовершенствованы сепараторы (классификаторы), внедрены системы автоматического управления (PLC). Современные вертикальные мельницы — это высокотехнологичные комплексы, где каждый узел оптимизирован для максимальной производительности и минимальных эксплуатационных затрат.

Ключевые узлы и их функциональное назначение

1. Помольный узел (стол и ролики): Сердце мельницы. Форма дорожки помольного стола и профиль роликов тщательно рассчитываются для формирования стабильного слоя материала и эффективного измельчения за счёт раздавливания и истирания. Материалы роликов и футеровки стола — высокопрочные износостойкие сплавы, значительно увеличивающие межремонтный период.
2. Сепаратор (классификатор): Расположен в верхней части мельницы. Его задача — отделять частицы, достигшие требуемой тонкости, от крупной фракции, которая возвращается на доизмельчение. Современные динамические сепараторы с регулируемой скоростью вращения ротора позволяют гибко и точно настраивать гранулометрический состав готового продукта.
3. Система подачи и сушки: Горячий газ (воздух или дымовые газы) подаётся через кольцевую щель вокруг стола, выполняя сразу две функции: транспортировка измельчённого материала вверх к сепаратору и сушка сырья. Это особенно критично для материалов с высокой начальной влажностью.
4. Редуктор и привод: Мощный планетарный редуктор передаёт крутящий момент от двигателя на помольный стол. Надёжность этого узла определяет бесперебойность работы всей установки.
5. Система пылеулавливания: Обеспечивает экологическую безопасность. Обычно включает рукавные фильтры или электрофильтры, улавливающие мельчайшие частицы перед выбросом очищенного воздуха в атмосферу.

Технологические преимущества перед традиционными решениями

Конструкция вертикальной мельницы обеспечивает ряд неоспоримых преимуществ:

• Энергоэффективность: Потребление электроэнергии на 30-50% ниже, чем у шаровой мельницы аналогичной производительности, так как энергия тратится непосредственно на измельчение, а не на вращение тяжёлого барабана с мелющими телами.
• Компактность: Площадь, занимаемая установкой, может быть в два раза меньше. Возможность открытой установки (под навесом) снижает капитальные затраты на строительство здания.
• Возможность совмещения операций: Одновременный помол и сушка материалов с влажностью до 15-20% упрощает технологическую схему.
• Точность контроля качества: Короткое время пребывания материала в мельнице (2-3 минуты против десятков минут в шаровой) и мгновенная сепарация позволяют быстро корректировать параметры и получать продукт со стабильными характеристиками.
• Низкий уровень шума и пыли: Герметичная конструкция и работа под разрежением минимизируют воздействие на окружающую среду.

Актуальные тенденции и решения от компании LIMING

Современный рынок требует не просто эффективного, но и интеллектуального, максимально адаптивного оборудования. В ответ на эти запросы наша компания разработала и успешно поставляет на рынок передовые модели вертикальных мельниц.

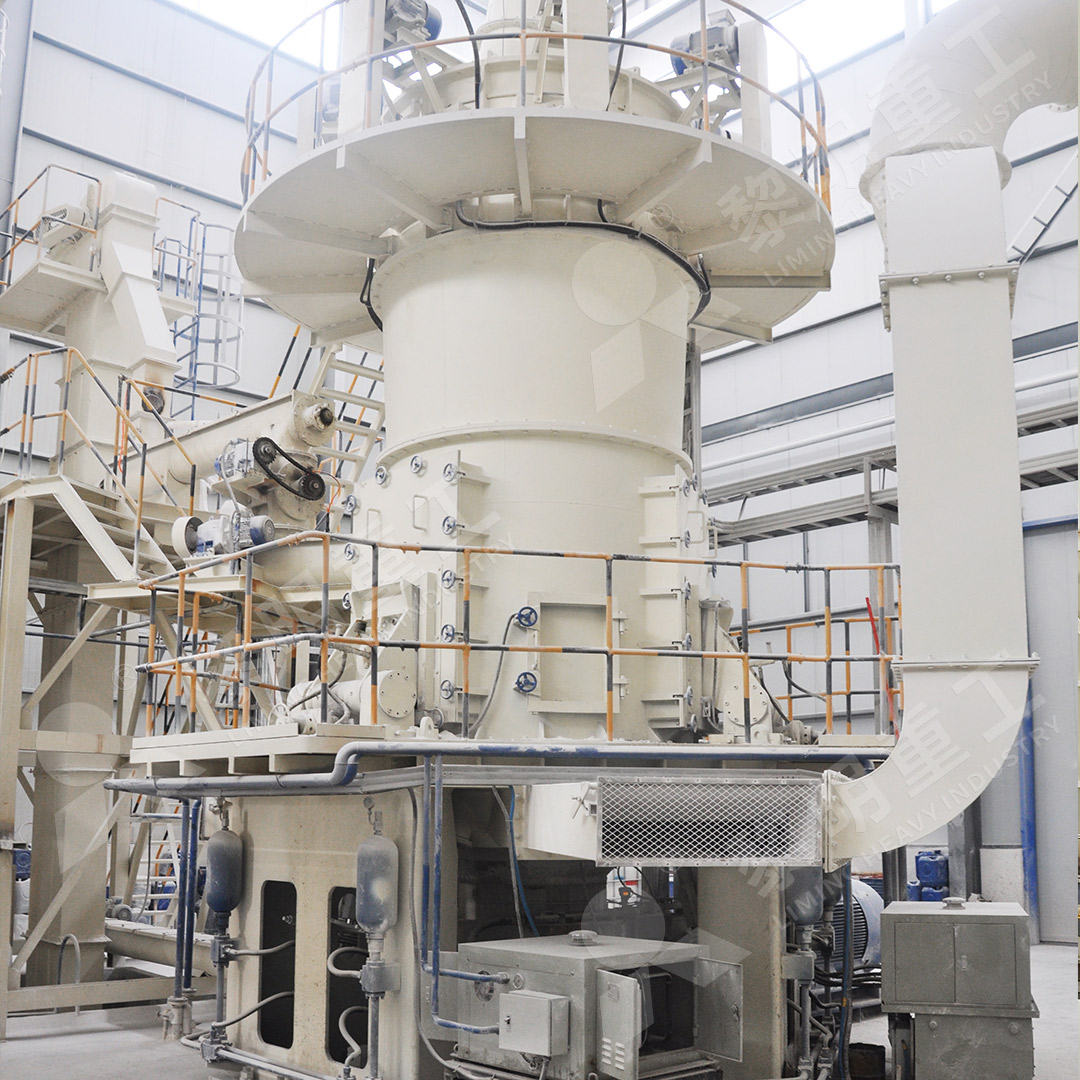

Ярким примером инновационного подхода является LUM Ультратонкая вертикальная мельница. Эта модель воплотила в себе последние достижения в области роликового измельчения и классификации. Её ключевая особенность — уникальная кривая помола роликовой обоймы и футеровки стола, которая формирует равномерный слой материала, обеспечивая максимальный выход за один цикл и высочайшее качество продукта (белизну и чистоту). Технология двойного ограничения (электронная и механическая системы) гарантирует защиту от разрушительных вибраций, а обратимая конструкция с гидравликой радикально упрощает обслуживание тяжёлых роликов.

Для задач, где требуется получение сверхтонких порошков в широком диапазоне регулировки (от 325 до 2500 меш), идеальным выбором становится MW Ультратонкая мельница. Её конструктивная особенность — отсутствие подшипников и винтов внутри помольной камеры, что устраняет риски, связанные с их износом или ослаблением крепежа. Высокоэффективный импульсный пылеуловитель и система шумоглушения делают процесс экологически безупречным. Клеточный классификатор немецкой разработки обеспечивает исключительную точность сепарации, а возможность смазки главного вала без остановки позволяет организовать непрерывное производство 24/7.

Заключение

Конструкция вертикальной мельницы продолжает совершенствоваться, двигаясь в сторону большей автономности, цифровизации и ресурсосбережения. Выбор конкретной модели — будь то мощная LM для крупнотоннажного производства цемента или угля, или высокоточная LUM/MW для сверхтонких порошков в химической и косметической промышленности — должен основываться на глубоком анализе технологической задачи. Правильно подобранная вертикальная мельница становится не просто оборудованием, а ключевым активом, определяющим конкурентоспособность всего производства.

Часто задаваемые вопросы (FAQ)

1. Каковы основные факторы, влияющие на износ роликов и помольного стола?
   Интенсивность износа зависит от абразивности материала, давления помола, скорости подачи сырья и равномерности слоя. Использование износостойких сплавов и оптимальная геометрия рабочих поверхностей, как в мельницах LUM и MW, позволяют максимально увеличить срок службы этих узлов.
2. Можно ли использовать одну вертикальную мельницу для измельчения разных видов сырья?
   Да, но это требует перенастройки параметров: давления роликов, скорости сепаратора, температуры газов и подачи материала. Мельницы с системой PLC, такие как наши модели, позволяют сохранять рецепты настроек для разных материалов, что упрощает переход.
3. Как обеспечивается экологическая безопасность работы мельницы?
   За счёт полностью герметичной конструкции, работы под разрежением и обязательного оснащения высокоэффективными системами аспирации и пылеулавливания (например, импульсными пылеуловителями в MW мельнице). Концентрация выбросов соответствует строгим международным нормам.
4. В чём преимущество вертикальной мельницы перед мельницей Раймонд для тонкого помола?
   Вертикальные мельницы (особенно серии LUM/MW) обладают более высокой производительностью при том же энергопотреблении, обеспечивают более стабильную тонкость продукта за счёт современных сепараторов, имеют лучшие показатели по сушке сырья и значительно более низкий уровень шума.
5. Как организуется техническое обслуживание и ремонт?
   Конструкция современных мельниц, например, с обратимыми роликами в LUM, предусматривает возможность быстрого доступа к ключевым узлам. Наша компания обеспечивает клиентов полным пакетом сервисных услуг, оригинальными запасными частями и подробной технической документацией.
